Ứng dụng sản phẩm

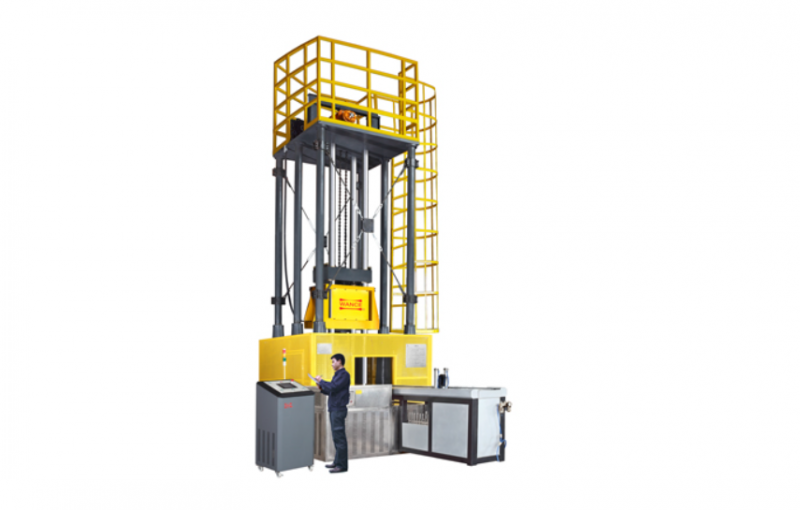

- Loại máy này được thiết kế đặc biệt cho các thử nghiệm xé do trọng lượng rơi của thép ferit
Thông số kỹ thuật
Khung chính
- Tấm đáy làm bằng thép tấm đặc, khối lượng lên tới 2100kg. Anvil nằm ở trung tâm của tấm dưới cùng. Lực tác động lên khung sẽ nhanh chóng truyền xuống đất. Do lực tác động vào tâm khung chính nằm ở tâm móng nên diện tích móng không quá lớn (3mx3m) nên sau thời gian dài sử dụng, móng sẽ không bị suy giảm do rung lắc, mặt bằng ngang của khung chính sẽ cũng không thay đổi.
- Khung chính được hỗ trợ bởi bốn cột. Mỗi cột được chia theo phần trên và dưới. Phần dưới của các cột là gang hình nón; phần trên là ống thép cường độ cao. Phần dưới hình nón có khả năng chống suy giảm cao hơn so với hình trụ. Gang có khả năng chống rung và cách ly mạnh hơn, rung động do lực tác động gây ra sẽ không truyền đến tấm trên cùng, do đó, khung chính không có rung động rõ ràng cho mỗi lần thử va đập.
- Giá đỡ mẫu và đe
- Anvil được thiết kế dạng chia, tách rời khỏi giá đỡ. Thật đơn giản để thay đổi đe sau khi đeo. Mẫu tiếp xúc với bán kính đe là R15,5mm, được làm bằng vật liệu 6CrW2Si, có độ cứng HRC58~65 sau khi xử lý nhiệt. Vật liệu này là một loại thép dụng cụ, có khả năng chịu va đập ở tốc độ cao, có độ cứng cao. Kích thước khác nhau của miếng đệm được sử dụng để đáp ứng các mẫu có độ dày khác nhau từ 3~10mm, 10-15mm, 15-20mm, 20-25mm, 25-30mm, 30-35mm, 35-40mm, 40~45mm, 45~50mm.
Hệ thống nâng chính
- Hệ thống nâng chính bao gồm một số bộ phận được làm bằng thép tấm gia công riêng. Nó có khả năng chống va đập cao. Mối nối giữa các bộ phận được cố định bằng chốt, liên kết bằng bu lông ốc vít cường độ cao. Tup được chế tạo bằng thép hợp kim 6CrW2Si chịu va đập tốt, ít mài mòn, tuổi thọ cao, thay thế đơn giản. Các trọng số riêng biệt, dễ dàng thay đổi. Kết nối giữa các quả cân là chốt căn chỉnh chắc chắn.
- Hệ thống nâng tiền đạo
- Cần cẩu xích Nhật Bản được sử dụng cho hệ thống nâng hạ, có trọng lượng nhẹ, kích thước nhỏ, tiếng ồn thấp và độ ổn định cao.
- Xích có độ đàn hồi kém hơn so với dây cáp, đảm bảo độ chính xác cao về chiều cao nâng, với độ chính xác lên đến ±3.5mm.
- Thiết bị nhả/kẹp tiền đạo
- Nó được thiết kế đặc biệt và sẽ tự động khóa sau khi kẹp tiền đạo. Thiết bị này sẽ không mở do trọng lực ngay cả khi tắt nguồn. Nó được trang bị công tắc tiếp cận để phát hiện vị trí. Nếu tiền đạo không được kẹp, thanh trượt sẽ không di chuyển. Nó sử dụng nam châm điện xoay chiều để giải phóng tiền đạo, không cần cấp khí, dễ lắp đặt và vận hành.
- Thiết bị nạp mẫu bán tự động
- Sử dụng động cơ để nạp mẫu trong vòng 5 giây, nhanh chóng, đáng tin cậy và dễ vận hành. Khung được gia công liền một khối, không hàn, độ bền cao. Khung vừa khít với giá đỡ, giảm lực tác động lên động cơ và kéo dài tuổi thọ của động cơ.
- van điều tiết
- Vì tiêu chuẩn thử nghiệm yêu cầu chỉ một giọt có thể làm rách mẫu vật nên sẽ có năng lượng dư lớn sau khi va chạm. Đôi khi, năng lượng còn lại có thể lên tới vài nghìn hoặc thậm chí hơn mười nghìn joules. Trong thử nghiệm tác động ở nhiệt độ thấp, năng lượng dư có thể cao hơn nhiều. Trong trường hợp này, một thiết bị giảm chấn là cần thiết và nó sẽ ảnh hưởng đến tuổi thọ của máy va đập. Chúng tôi đặc biệt thiết kế một loại thiết bị giảm chấn thủy lực. Kết cấu của nó đặc biệt là lỗ giảm chấn được tính toán chặt chẽ và kiểm chứng sau nhiều lần thử nghiệm. Bộ giảm chấn đơn có thể hấp thụ tới mười nghìn joules. Toàn bộ quá trình diễn ra rất ổn định, hạn chế tối đa ảnh hưởng đến máy. Cả hai bộ giảm chấn đều có hiệu suất như nhau, kéo dài tuổi thọ của thiết bị.
- Thiết bị lấy mẫu
- Thiết bị này sử dụng động cơ để truyền động đai cao su để lấy mẫu sau khi thử va đập. Ở đó tôi bảo vệ lá chắn xung quanh vành đai. Sau khi kết thúc kiểm tra, mẫu bị hỏng sẽ rơi xuống băng tải. Sau khi kết thúc mỗi xét nghiệm, thiết bị lấy mẫu sẽ tự động chạy và đưa mẫu ra ngoài, giúp nâng cao hiệu quả công việc và an toàn cho người vận hành.
- Sự an toàn
- Có màn hình bảo vệ kín hoàn toàn xung quanh khung chính để ngăn mẫu bị vỡ tách ra, đồng thời ngăn người vận hành xâm nhập vào khung bên trong.
- Màn chắn bảo vệ có công tắc giới hạn cửa. Khi cửa mở, máy sẽ tự động khóa. Do đó sẽ tránh được thao tác sai và đảm bảo an toàn cho người vận hành.
- Bộ giới hạn trên và dưới là để bảo vệ máy khỏi bị hư hại.
- Động cơ nâng sẽ tự động phanh khi tắt nguồn, để ngăn không cho thanh trượt rơi xuống.
- Móc kẹp tiền đạo có công tắc tín hiệu. Nếu công tắc này không phát hiện móc ở đúng vị trí, hệ thống nâng sẽ không hoạt động. Móc kẹp có chức năng tự khóa, nghĩa là lực bên ngoài không thể giải phóng thanh kẹp nếu nam châm điện không được kích hoạt.
- Hai giá đỡ tay áo được cung cấp để sử dụng bảo trì. Khi người vận hành cần thay đổi thanh gạt hoặc vật cố định mẫu, các giá đỡ tay áo có thể được gắn vào xi lanh giảm chấn và đặt thân thanh gạt lên các giá đỡ. Điều này sẽ ngăn cơ thể tiền đạo rơi xuống đột ngột và bảo vệ người vận hành.
- Hệ thống điều khiển
- Hệ thống điều khiển trong máy này cung cấp các hoạt động tự động để nâng búa, định vị bằng không, tự động nạp mẫu, tác động và kẹp búa, giúp giảm đáng kể cường độ lao động và cải thiện hiệu quả làm việc và an toàn vận hành.
- Bộ điều khiển khả trình PLC Simens S7-300 series được sử dụng cho toàn bộ hệ thống điều khiển. PLC có tính ổn định và độ tin cậy cao và khả năng chống nhiễu mạnh, tránh mọi hoạt động lỗi và cải thiện sự an toàn của người vận hành.
- Màn hình cảm ứng góc nhìn rộng 10' được sử dụng cho giao diện điều hành thiết bị đầu cuối, sử dụng đơn giản. Bằng cách chuyển giao diện hoạt động khác nhau, nó có thể thực hiện kiểm tra hoặc bảo trì. Giao diện giám sát trạng thái làm việc và khắc phục sự cố tạo điều kiện chẩn đoán.
- Bộ mã hóa quay được sử dụng để lấy mẫu và kiểm soát chiều cao.
- Trong khi đó, hệ thống điều khiển này có chức năng báo động cho các lỗi như: mẫu vật không ở đúng vị trí, thanh gạt không được khóa và màn hình bảo vệ bị sai, thanh gạt không được nâng lên đúng vị trí.
- Chiều cao rơi có thể được nhập thủ công hoặc bằng cách nhập năng lượng tác động, hệ thống có thể tự động tính toán chiều cao.
Điều kiện làm việc
- Nguồn điện: 3 pha, 5 dòng, VAC380V, 20kW; 1 pha 220VAC, 1kW.
- Cấp khí: 0,4~0,6Mpa, 50L/phút.
- Chiều cao xưởng: >6.5m
- Nhiệt độ: 10℃~35℃
- Nối đất: điện trở 3000㎜Ω.cm, nhiệt độ điện trở đất 100℃-cm/w.
Tiêu chuẩn
- GB/T 8363,
- ASTM E436,
- API RP 5L3,
- GOST 30456
