So với máy thử tác động con lắc truyền thống, loại thiết bị hữu ích hơn để phân tích chính xác đặc tính vật liệu trong quá trình nứt, tạo điều kiện cho các kỹ sư hiểu được phần dễ vỡ nhất của vật liệu khi phát triển vật liệu mới.
Ngoài việc cung cấp phép đo tổng năng lượng hấp thụ (Wt), thử nghiệm thiết bị cho phép xác định các thông số lực, năng lượng và chuyển vị đặc trưng, chẳng hạn như năng lượng lực trước cực đại (Wm); bài năng lượng lực tối đa; lực lượng năng suất chung (Fgy); lực bắt đầu gãy giòn (Fbf); lực lượng truy bắt (Pháp).
Thông số kỹ thuật
Thông số kỹ thuật
Kiểu mẫu
PIT452G PIT752H
đầu dò lực
30kN, 50kN
Độ phân giải lấy mẫu A/D
16 bit
tần số lấy mẫu tối đa
1,25 MHz
Độ rộng băng tần
500kHz
Nguồn cấp
AC220V±10%, 50Hz, 100W
Hệ thống phân tích dữ liệu thiết bị - Phần mềm · Tự động khớp đường cong của lực so với chuyển vị · Tự động xác định Fgy, Fm, Fiu, Fa và các thông số đặc trưng khác, xác định thêm sau khi tính toán Sgy, Sm, Siu, Sa, St, Wm, Wiu, Wa, Wt và các thông số khác.
Xử lý dữ liệu hoàn toàn tự động cho phép nhận kết quả kiểm tra và báo cáo ngay lập tức sau mỗi lần kiểm tra.
Đường cong và dữ liệu thô có thể được xuất khẩu
Hệ thống thu thập mẫu bệnh phẩm
Thiết bị cơ giới hóa được sử dụng để thu thập các mẫu vật bị hỏng sau khi va chạm, thay vì làm sạch thủ công, giúp ngăn chặn hoàn toàn thanh gạt khỏi bị kẹt
Chức năng lọc mẫu độc đáo: tự động đánh giá và vận chuyển các mẫu đủ tiêu chuẩn và không đủ tiêu chuẩn đến các hộp thu thập khác nhau

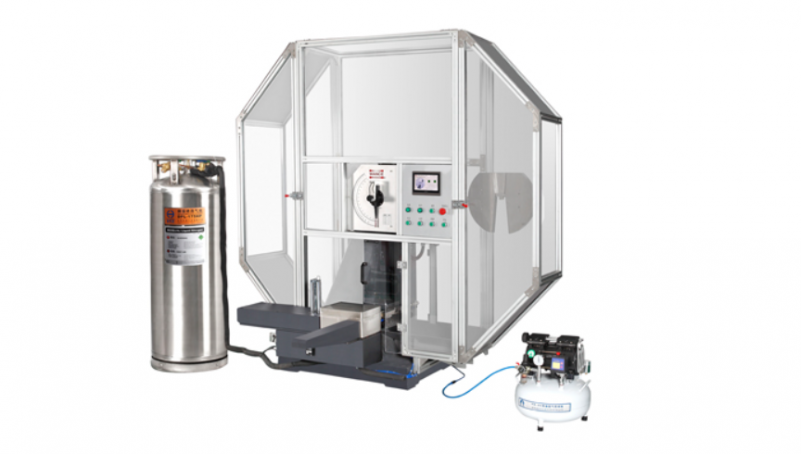

Hệ thống an toàn Sê-ri máy này có tấm chắn bảo vệ kín hoàn toàn để bảo vệ người vận hành khỏi mẫu bị tách ra trong quá trình thử nghiệm và ngăn chặn bất kỳ sự tiếp cận nào vào bên trong trong quá trình thử nghiệm. Khóa liên động cửa tích hợp đảm bảo an toàn cho người vận hành. Tấm chắn bảo vệ được cấu tạo bằng khung hợp kim nhôm và sợi thủy tinh để dễ dàng quan sát. Thiết kế cửa kiểu chia đôi rất đơn giản để sửa chữa và thay đổi con lắc. Thông số kỹ thuật cho máy chính Cấu hình tiêu chuẩn: Con lắc tùy chọn Con lắc dụng cụ tùy chọn

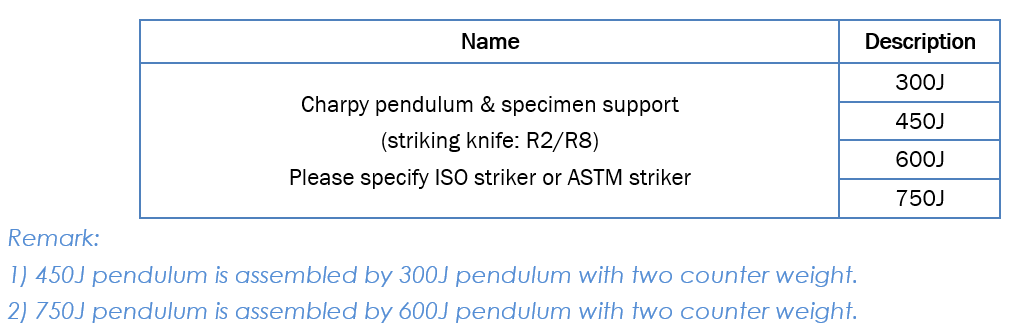

Tên
Sự miêu tả
Dụng cụ con lắc Charpy & hỗ trợ mẫu vật (dao tấn công với bộ chuyển đổi lực 30kN: R2/R8) Vui lòng chỉ định tiền đạo ISO hoặc tiền đạo ASTM
300J
450J
600J
750J
Tiêu chuẩn
ASTM E23,
ASTM E1820,
ASTM E2298,
ISO 148,
EN10045,
ISO 148,
EN10045,
ISO 14556,
JIS Z 2242,
GOST 9454-78
Video
Vui lòng liên hệ với chúng tôi để được tư vấn và hỗ trợ
⇒ Mr. Ba: 0948.27.99.88
⇒ Hoặc để lại lời nhắn chúng tôi sẽ gọi điện trực tiếp cho bạn. Xin trân trọng cảm ơn!
