· Ghế và cột thiết kế khung đúc liền khối mang lại độ ổn định và độ cứng cao · Trụ trước và trụ sau đối xứng. Cánh tay con lắc được thiết kế dựa trên thanh đỡ dầm công xôn, với cấu trúc đơn giản và độ chính xác gia công cao · Áp dụng vòng bi có độ chính xác cao với ma sát nhỏ. Năng lượng hấp thụ không tải nhỏ hơn 0,3% · Hệ thống giảm tốc kép thay thế hệ thống truyền động kiểu cũ với hiệu suất cao và tránh sự cố hộp số · Thiết kế đầu con lắc tròn giúp giảm tối đa tổn thất gió · Cánh tay con lắc có độ cứng cao ngăn chặn các rung động dọc và ngang · Con lắc đổi chiều dễ dàng thay đổi để thỏa mãn năng lượng va đập 150J, 300J, 450J, 600J, 750J · Nhả điện từ của búa con lắc và ly hợp điện từ để khóa con lắc và nâng nó về vị trí ban đầu. Bộ giảm chấn được trang bị để tránh va đập mạnh khi bóp côn · Vỏ kín hoàn toàn với độ an toàn cao tránh mẫu bị vỡ, tách. Sàng lọc bảo vệ có cửa khóa liên động. Khi cửa mở ra, hầu hết các hoạt động không thể hoạt động để tránh mọi hoạt động sai · Áp dụng PLC công nghiệp SIEMENS để điều khiển con lắc và bộ mã hóa vòng quay NEMICON do Nhật Bản sản xuất có độ chính xác cao để đo vị trí thời gian thực của búa. Toàn bộ hệ thống ổn định, đáng tin cậy và chính xác · Một màn hình cảm ứng lớn có thể hiển thị thời gian thực góc đánh, năng lượng tác động, độ bền và các thông số khác. Người dùng có thể nhập dữ liệu mẫu vật và các thông tin khác như thông tin công ty vào màn hình này. Khi được kết nối với máy in, thông tin người dùng nhập và kết quả kiểm tra sẽ được in · Có sẵn máy tính tùy chọn với phần mềm điều khiển để thực hiện vận hành bán tự động. Nhà điều hành chỉ cần phí mẫu vật. Những người khác có thể được kiểm soát bằng phần mềm · Hệ thống nạp mẫu tùy chọn có sẵn. Kết hợp với máy tính và phần mềm, hoạt động hoàn toàn tự động có thể được thực hiện · Hệ thống làm mát tùy chọn có sẵn để đáp ứng thử nghiệm mẫu lạnh xuống tới -180 ℃
Thiết bị lấy mẫu và lọc
· Thiết bị cơ giới được sử dụng để thu thập các mẫu vật bị hỏng sau khi va chạm, thay vì làm sạch thủ công, giúp ngăn chặn triệt để thanh gạt bị kẹt · Chức năng lọc bệnh phẩm độc đáo: tự động đánh giá và vận chuyển bệnh phẩm đủ tiêu chuẩn và không đủ tiêu chuẩn đến các hộp thu thập khác nhau
Phần mềm kiểm tra chuyên nghiệp
Phần mềm này được thiết kế đặc biệt để kiểm tra kim loại theo tiêu chuẩn Charpy. Phần mềm cung cấp một phương pháp dễ sử dụng để thu thập, tính toán và lưu trữ kết quả kiểm tra tác động. Kết quả kiểm tra có thể được in và xuất sang EXCEL để xem xét.
Tính năng hiển thị
Tình trạng giới hạn hệ thống Hiển thị trạng thái búa theo thời gian thực Thiết lập và xác minh búa cho phép nhập trọng lượng búa Hiển thị năng lượng tiềm năng / tác động Hiển thị vận tốc lý thuyết Độ phân giải bộ mã hóa 0,025°
Báo cáo thử nghiệm
Mẫu có thể được tùy chỉnh theo yêu cầu Báo cáo có thể được xuất sang EXCEL để xem xét

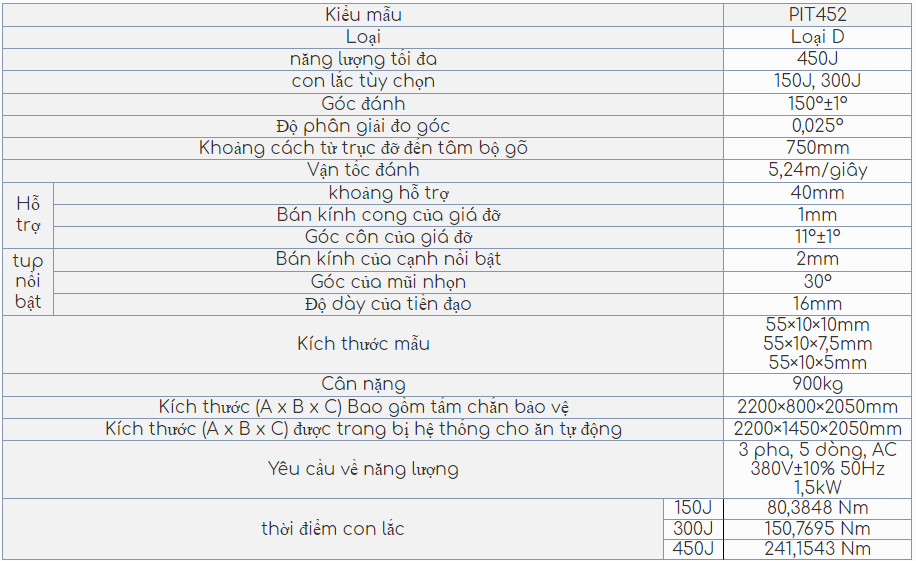

Thông số kỹ thuật
Tiêu chuẩn
ISO 148,
EN10045,
ASTM E23,
GB/T 229,
GB/T 12778,
GOST 9574
Video
Vui lòng liên hệ với chúng tôi để được tư vấn và hỗ trợ
⇒ Mr. Ba: 0948.27.99.88
⇒ Hoặc để lại lời nhắn chúng tôi sẽ gọi điện trực tiếp cho bạn. Xin trân trọng cảm ơn!
Sê-ri này được sử dụng rộng rãi để thử nghiệm tác động của Izod và Charpy đối với nhựa và ống nhựa. Được trang bị con lắc tác động kéo và đồ gá, nó có thể thực hiện các thử nghiệm trên màng và tấm nhựa.
Mô hình cơ bản bao gồm một đế thép đặc nặng, trên đó giá đỡ mẫu thử (đe) và một thanh thẳng đứng bằng thép đúc chịu lực được gắn vào. Máy được cấu tạo với khung chính, hệ thống truyền động, hệ thống khóa/nhả con lắc, bộ mã hóa góc, màn hình, tấm chắn bảo vệ và các phụ kiện khác.
Loại máy này được sử dụng để kiểm tra DWTT trên thép ferit, thép đường ống và các vật liệu kim loại khác. Năng lượng tác động của DWTT được đo dưới tải trọng động, để đánh giá hiệu suất chống va đập của mẫu và để quan sát bề mặt đứt gãy của mẫu trong vùng chuyển tiếp nhiệt độ của chúng từ không dẻo sang dẻo. Nó được sử dụng rộng rãi trong nghiên cứu và phát triển thép đường ống dày và thép ferit có đặc điểm kỹ thuật cao.
Wance là nhà nghiên cứu và phát triển hàng đầu và sản xuất hệ thống kiểm tra tác động bằng thiết bị ở Trung Quốc, đồng thời có các chuyên gia giàu kinh nghiệm về thiết kế bộ chuyển đổi lực. Kết hợp với hệ thống lấy mẫu dữ liệu tốc độ cao của chúng tôi, Wance cung cấp đầy đủ các giải pháp cho phòng thí nghiệm, từ 0,1J đối với nhựa kỹ thuật đến 100.000J đối với thử nghiệm DWTT thép.
Máy này được cấu tạo bởi khung chính, thanh gạt, hệ thống nâng thanh gạt, thiết bị nhả/kẹp thanh gạt, hệ thống cấp mẫu, thiết bị giảm chấn, thiết bị thu mẫu, màn hình bảo vệ và hệ thống điều khiển.
