Độ cứng vòng ban đầu, Độ linh hoạt vòng theo ISO 9969

14:11 | 11/07/2023

ASTM D2412, EN 1228, ISO 13968, ISO 13967
Độ cứng vòng ban đầu hoặc độ cứng vòng theo ISO 9969 hoặc ASTM D2412 đặc trưng cho khả năng chống lại lực nén hướng tâm của một đoạn ống. Phép đo xảy ra ở mức biến dạng thấp là 3%.
Tính linh hoạt của vòng theo tiêu chuẩn ISO 13968 mô tả khả năng của một đường ống chịu được biến dạng mà không bị hư hại về cấu trúc. Bố trí thử nghiệm tương tự như bố trí thử nghiệm để đo độ cứng của vòng, tuy nhiên áp dụng biến dạng 30%.

Tính độ cứng vòng

Độ cứng vòng của ống mô tả tỷ lệ lực-biến dạng dưới tải trọng cơ học bên ngoài tác động hướng tâm. Độ cứng của vòng tương ứng với độ dốc hướng lên trong đường cong lực-biến dạng. Đối với ống nhựa nhiệt dẻo, đặc tính này thường được đo theo tiêu chuẩn ISO 9969 hoặc ASTM D2412 và theo EN 1228 đối với ống gia cố bằng sợi thủy tinh.
Thử nghiệm này nén các đoạn ống có chiều dài xác định giữa hai tấm phẳng. Chiều dài của phần phụ thuộc vào đường kính danh nghĩa của đường ống. Trong phạm vi đường kính lên tới 1500 mm, các phần có chiều dài 300 mm được thử nghiệm.

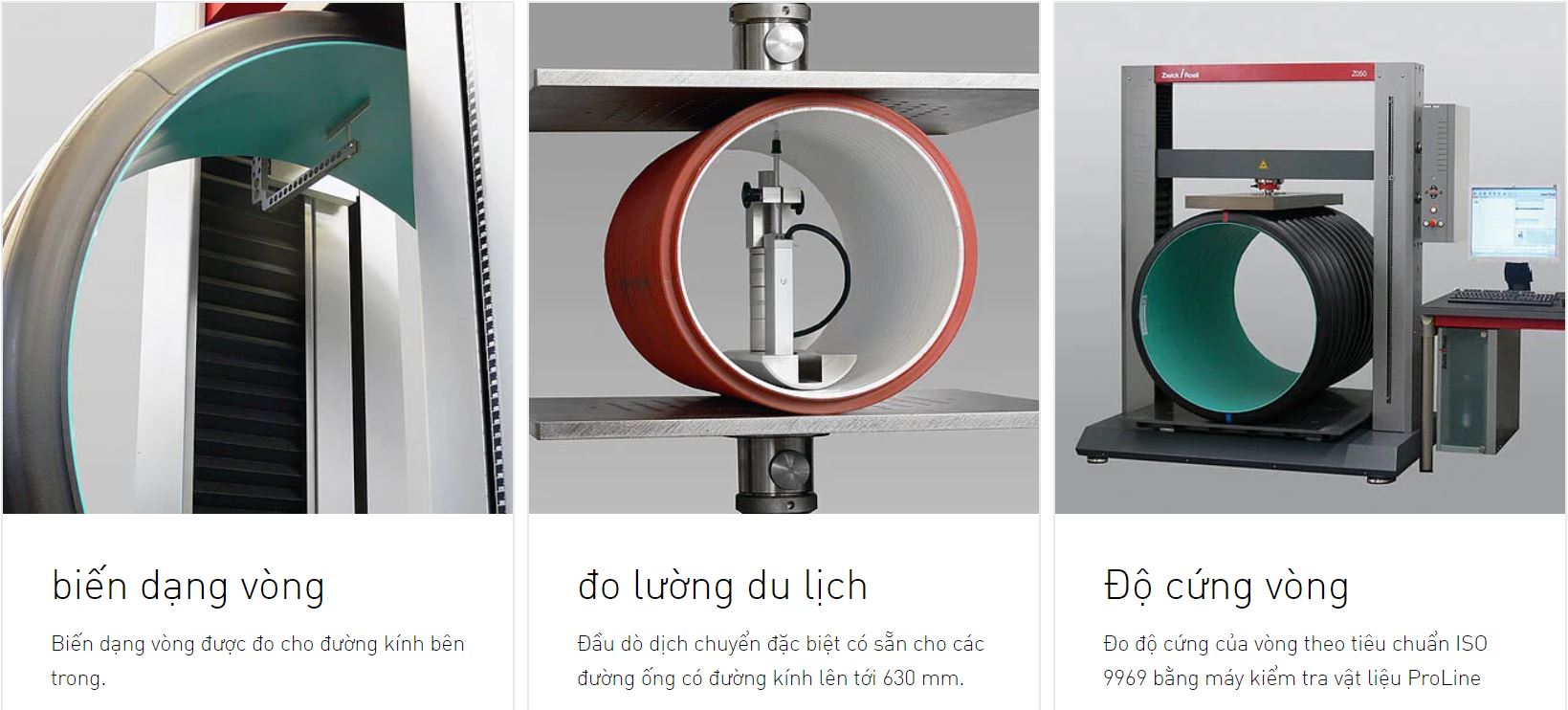

Trong trường hợp ống định hình và ống lượn sóng, biến dạng được đo bằng cách phân tích đường kính trong của ống để tránh làm phẳng các gờ. Đối với trường hợp này, chúng tôi cung cấp máy đo độ giãn đặc biệt được gắn vào máy thử nghiệm hoặc được đặt đơn giản bên trong đường ống.
Phép đo được thực hiện với độ biến dạng bằng 3% đường kính ban đầu. Kết quả của phép đo là độ cứng vòng ban đầu, là lực trên một đơn vị biến dạng hướng tâm và trên một đơn vị chiều dài của ống. Trong hệ SI, độ cứng của vòng thường được biểu thị bằng kN/m²; trong hệ thống inch/pound của Mỹ, nó thường được biểu thị là lbf/in². Độ cứng của vòng được sử dụng để phân loại ống trong các lớp SN. Ống SN 8 có độ cứng vòng tối thiểu là 8 kN/m² trong phạm vi đường kính danh nghĩa từ DN100 đến DN800.

Tính linh hoạt của vòng theo DIN EN ISO 13968

Tính linh hoạt của vòng mô tả khả năng của một đường ống chịu được biến dạng mà không bị hư hại về cấu trúc. Phép đo được thực hiện theo cách sắp xếp thử nghiệm giống như đối với độ cứng của vòng. Theo ISO 13968 , thử nghiệm được thực hiện cho đến khi đường ống bị hỏng hoặc cho đến khi đạt được độ biến dạng 30% đường kính ngoài của đường ống. Kết quả thử nghiệm là giá trị lớn nhất của lực và biến dạng, hoặc giá trị lực và biến dạng trong đó tiêu chí hư hỏng được xác định trong tiêu chuẩn lần đầu tiên xuất hiện.
Thử nghiệm xác định độ mềm dẻo của vòng đệm của ống theo DIN EN ISO 13968 được thực hiện bằng máy đo độ cứng vòng
