Máy kiểm tra tác động con lắc trên ống nhựa hoặc các đoạn ống

12:58 | 14/07/2023

Kiểm tra tác động với Máy kiểm tra tác động con lắc trên ống nhựa hoặc các đoạn ống theo tiêu chuẩn ISO 7628-2, ISO 3127, ISO 9854-1, ISO 9854-2

Mục tiêu của bài kiểm tra – thay đổi dựa trên các tiêu chuẩn khác nhau

Kiểm tra tác động cho các đoạn ống hoàn chỉnh thường được thực hiện bằng máy kiểm tra trọng lượng rơi đặc biệt, không có thiết bị.

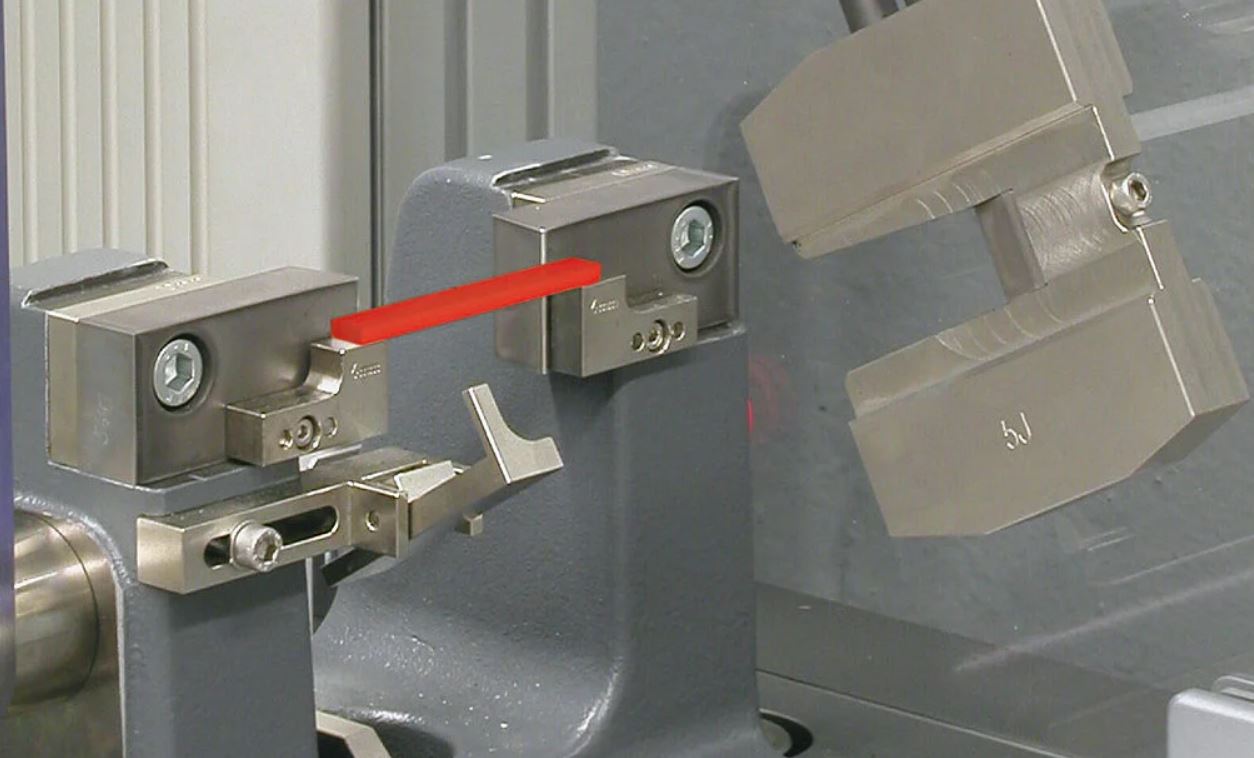

Đường kính ống nhỏ thường được sử dụng trong kỹ thuật ô tô cho các hệ thống ngắt, có thể được thử nghiệm theo ISO 7628-2 bằng cách sử dụng máy thử tác động quả lắc trong thiết lập Charpy đã sửa đổi với con lắc 7,5 J. Máy thử tác động quả lắc cho nhựa theo ISO 179-1 đóng vai trò là công cụ cơ bản. Cạnh nổi của búa con lắc được thiết kế đặc biệt theo tiêu chuẩn này và các đe cho các đoạn ống bao gồm một bộ phận kim loại và một miếng chèn polyme để thích ứng với đường kính ống tương ứng.
Thử nghiệm được thực hiện dưới dạng "thử nghiệm tác động lạnh" ở nhiệt độ -40 °C. Sau khi va chạm, các đoạn ống được kiểm tra các vết nứt và hỏng hóc, nhưng giá trị đo được ở dạng cường độ va đập không được xác định.
Để đánh giá khoa học vật liệu ống có đường kính ống lớn hơn, ngoài thử nghiệm va đập trên các đoạn ống hoàn chỉnh, ví dụ theo ISO 3127 , cũng có thể thực hiện phép đo trên các đoạn ống theo ISO 9854-1 . Quy trình đo này đại diện cho một dạng đặc biệt của phương pháp Charpy theo ISO 179-1 . Búa 15 joule hoặc 50 joule từ ISO 179-1 được sử dụng làm búa con lắc. Các đe tiêu chuẩn theo ISO 179-1 đóng vai trò hỗ trợ. Chúng được sử dụng ở khoảng cách 70 mm đối với các thanh tiêu chuẩn hoặc 40 mm đối với các mẫu nhỏ. Nếu thử nghiệm các mẫu cong được lấy ở góc vuông với trục ống, thì cần phải có các đe đặc biệt.
Thử nghiệm theo ISO 9854-1 có thể được thực hiện ở các nhiệt độ khác nhau. Các mẫu được điều hòa trong hộp làm mát và phải được kiểm tra trong vòng 10 giây sau khi lấy ra. Kết quả của quy trình thử nghiệm này là đánh giá các vết nứt và gãy, được tính bằng phần trăm lỗi trong một loạt thử nghiệm bao gồm 30 thử nghiệm riêng lẻ.

Các tin khác

14/07/2023 | Thử nghiệm nhựa

Kiểm tra độ bền kéo trên tấm phim theo tiêu chuẩn ISO 527-3

Kiểm tra độ bền kéo trên màng có ý nghĩa rất lớn trong ngành bao bì màng. Thử nghiệm độ bền ...

14/07/2023 | Thử nghiệm nhựa

Độ bền va đập của Izod đối với nhựa theo tiêu chuẩn ISO 180

Các thử nghiệm va đập Izod được sử dụng để mô tả đặc tính độ bền va đập của vật liệu ...

14/07/2023 | Thử nghiệm nhựa

Thử nghiệm va đập theo tiêu chuẩn ASTM D256 Izod trên nhựa

Tiêu chuẩn ASTM D256 mô tả thử nghiệm tác động theo phương pháp Izod để xác định khả năng chống va ...

14/07/2023 | Thử nghiệm nhựa

Tác động Charpy và độ bền va đập có khía của nhựa theo tiêu chuẩn ISO 179-1 & ISO 179-2

Kiểm tra tác động có khía trên nhựa Các tiêu chuẩn ISO 179-1 (thử nghiệm độ bền va đập không có thiết ...

14/07/2023 | Thử nghiệm nhựa

Xác định nhiệt độ hóa mềm Vicat cho ống nhựa EN 727, ISO 306, ASTM D1525

Khi thử nghiệm đường ống, nhiệt độ hóa mềm Vicat (VST) thường được xác định theo EN 727, ISO 306 hoặc ...

12/07/2023 | Thử nghiệm nhựa

Đặc tính kéo của ống nhựa nhiệt dẻo

Thử nghiệm độ bền kéo trên các mẫu làm bằng ống nhựa nhiệt dẻo được sử dụng để mô tả đặc ...

11/07/2023 | Thử nghiệm nhựa

Thử nghiệm độ rão trên ống nhựa nhiệt dẻo theo tiêu chuẩn ISO9967

Sau khi lắp đặt, các đường ống ngầm phải chịu tải trọng áp suất không đổi. Thử nghiệm độ rão trên ...

11/07/2023 | Thử nghiệm nhựa

Độ cứng vòng ban đầu, Độ linh hoạt vòng theo ISO 9969

ASTM D2412, EN 1228, ISO 13968, ISO 13967 Độ cứng vòng ban đầu hoặc độ cứng vòng theo ISO 9969 hoặc ASTM ...
