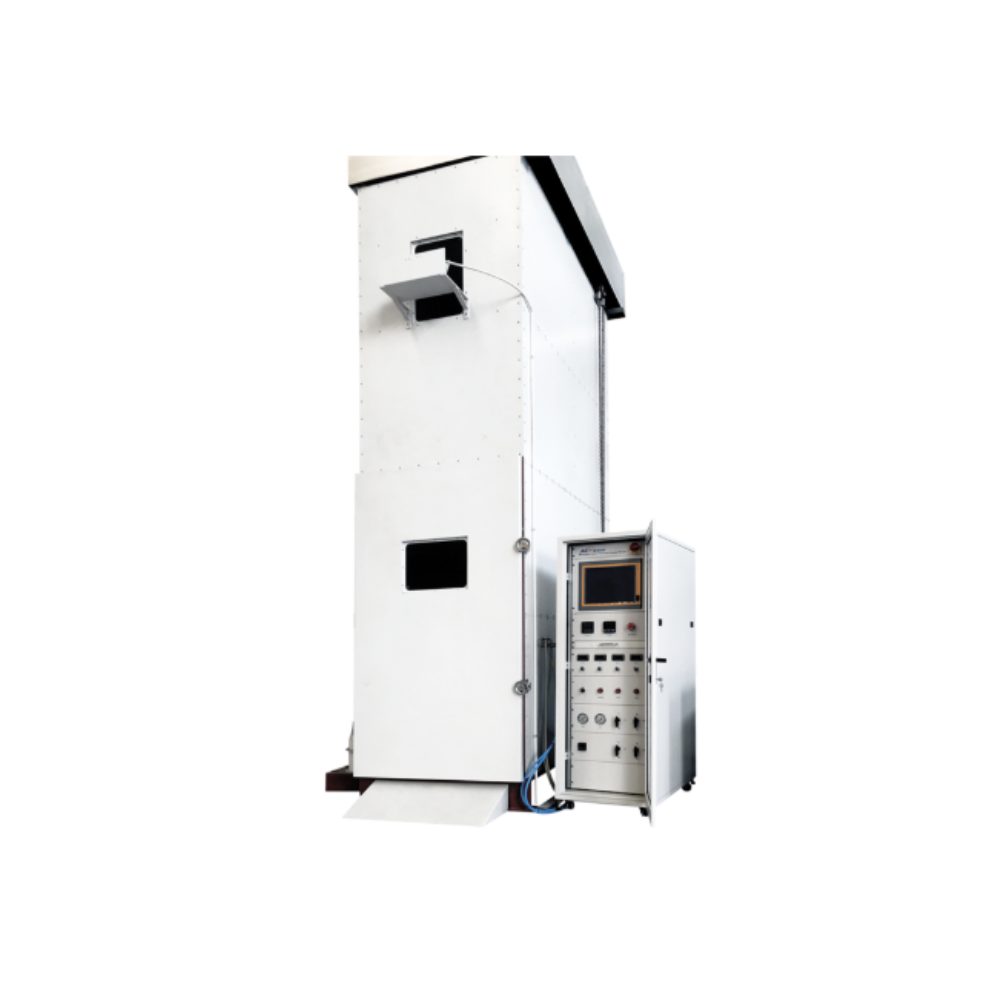

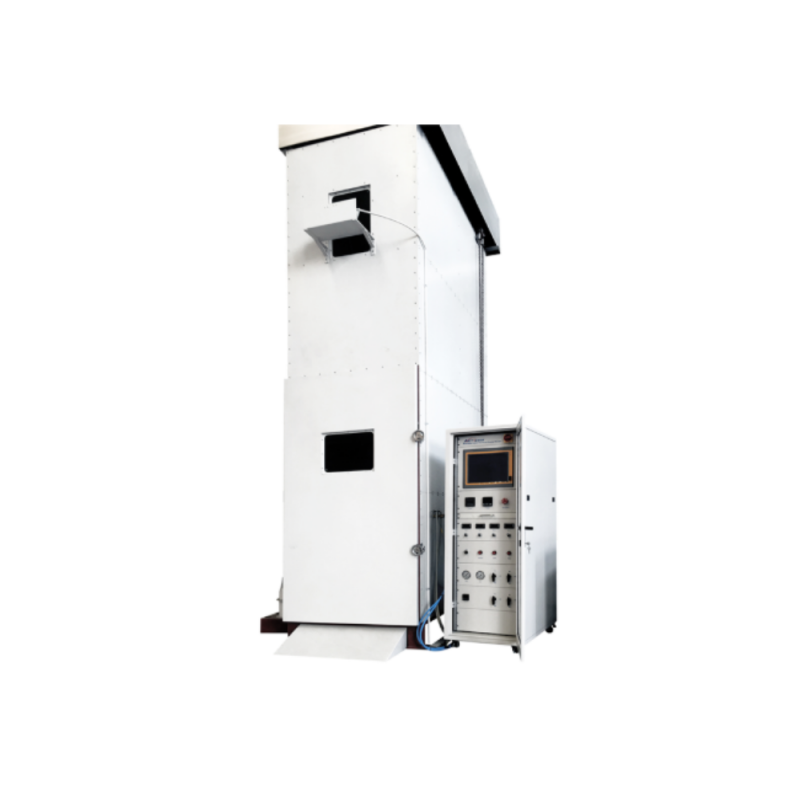

Đặc điểm của thiết bị kiểm tra EN 50399
Thiết bị kiểm tra EN 50399 bao gồm các thành phần chính sau:
Buồng thử nghiệm
- Kích thước bên trong là 1.000±100(W) x 2.000±100(D) x 4.000±100(H) mm.
- Thành bên trong của buồng thử nghiệm được làm bằng thép không gỉ SUS316, dày 3mm và thành bên ngoài được làm bằng kim loại phun, chứa đầy vật liệu cách nhiệt chịu lửa.
- Sử dụng cặp nhiệt điện loại K có đường kính 1,5mm và khả năng chịu nhiệt không dưới 700 độ.
- Độ phân giải đo nhiệt độ là 0,1 độ, có thể theo dõi bằng phần mềm máy tính, hai cặp nhiệt điện được đặt phía trên đầu đốt để đo nhiệt độ bên trong buồng trong quá trình thử nghiệm EN 50399.
Cung cấp không khí trong buồng
- Dùng để điều chỉnh tốc độ quạt ly tâm và do đó kiểm soát luồng không khí của buồng thử nghiệm đốt cháy ở mức 8000±400L/phút hoặc 5000±500L/phút.
- Ống hình chữ U có chiều dài không nhỏ hơn 4,5 m, bao gồm ống lượn sóng có chiều dài không nhỏ hơn 2 m và ống thép không gỉ có chiều dài không nhỏ hơn 2,5 m.
- Thiết bị đo lưu lượng lỗ, bao gồm tấm lỗ tiết lưu, thiết bị cảm biến áp suất vi sai, thông qua tấm lỗ tiết lưu. Lưu lượng không khí vào buồng được đo bằng chênh lệch áp suất giữa mặt trước và mặt sau của tấm lỗ, và thể tích không khí có thể được hiển thị và điều chỉnh bằng phần mềm máy tính.
Hệ thống xả ống dẫn
- Bộ phận chụp bằng thép không gỉ, kích thước 2m x 2m, để thu khí đốt từ buồng thử nghiệm, có vách ngăn ở lối vào của chụp để khói đồng đều.
- Ống dẫn bằng thép không gỉ bên trong có đường kính 400mm, dài không nhỏ hơn 6m, có cánh gió ở mỗi đầu ống xả để trộn đều khí thải.
Thang, 2 bộ thang có chiều rộng tiêu chuẩn, 1 bộ thang có chiều rộng rộng.
Nguồn đánh lửa
- Đầu đốt ruy băng propan AGF của Mỹ theo tiêu chuẩn khuyến nghị, mẫu 1914, ngọn lửa 10" (10L11-55).
- Bộ đánh lửa tia lửa 10kV, có thể vận hành thông qua phần mềm máy tính.
- Đầu đốt được đặt trên xe đẩy bằng thép không gỉ, có thể chứa một hoặc hai đầu đốt tiêu chuẩn.
Hệ thống cung cấp khí propan
- Bộ điều khiển lưu lượng khí, phạm vi từ 0 đến 2,6 g/giây, được điều khiển tự động bằng phần mềm.
- Bộ điều khiển lưu lượng khí propan, phạm vi từ 0 đến 1,0 g/giây, được điều khiển tự động bằng phần mềm.
- Nguồn cung cấp, thời gian và đánh lửa được điều khiển tự động bằng phần mềm, chế độ thủ công cũng khả dụng.
Hệ thống phân tích khí đốt
- Ống dẫn khí, bao gồm đầu dò hai chiều bằng thép không gỉ được kết nối với cảm biến chênh lệch áp suất, 3 cặp nhiệt điện cách điện loại K, thiết bị đo mật độ khói, ống lấy mẫu nhiều lỗ bằng thép không gỉ để chiết xuất khí mẫu.
- 3 giai đoạn lọc hạt.
- xử lý sơ bộ khí đốt hệ thống.
- Hệ thống đo mật độ khói.
- Máy phân tích khí (O2, CO2)
Phần mềm
- Giám sát hệ thống.
- Hiệu chuẩn cảm biến.
- Hiệu chuẩn hệ thống.
- Quy trình thử nghiệm tiêu chuẩn EN 50399.
- Quản lý báo cáo.
Đáp ứng tiêu chuẩn:
- EN 50399,
- EN 50575,
- Regulation
Tiêu chuẩn EN 50399 là gì?

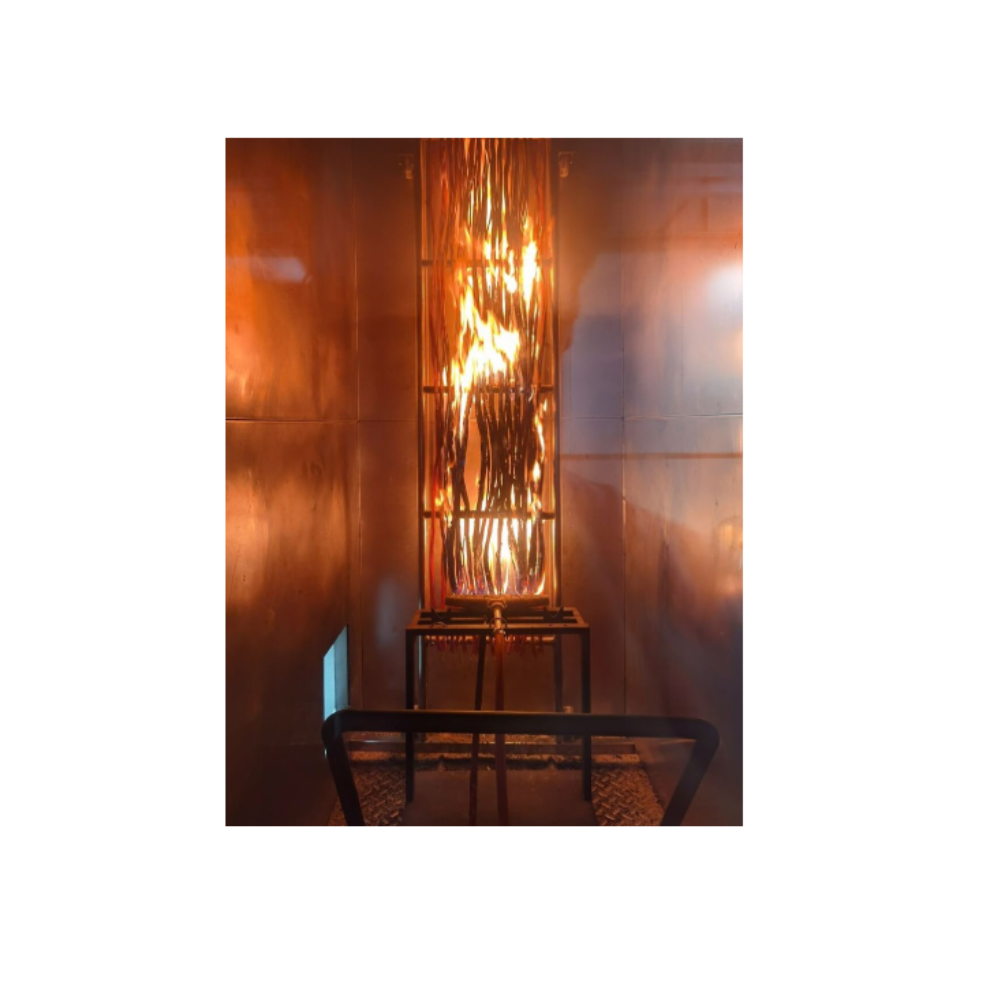

EN 50399 là tiêu chuẩn châu Âu quy định phương pháp thử nghiệm để đánh giá khả năng lan truyền ngọn lửa, tỏa nhiệt và sản sinh khói của cáp điện được lắp đặt theo chiều dọc trong điều kiện xác định. Tiêu chuẩn này cung cấp cơ sở cho việc phân loại phản ứng với lửa của cáp điện, đảm bảo chúng đáp ứng các yêu cầu an toàn cần thiết.
