GIẢI PHÁP  Thử nghiệm kim loại

THÍ NGHIỆM KÉO THÉP - PP LẤY MẪU THÉP TẤM

12:59 | 20/03/2023
Phương pháp lấy mẫu thép tấm theo tiêu chuẩn quốc tế ASTM E8/E8M

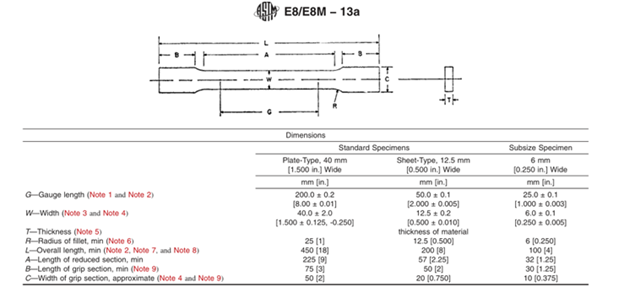

Bảng 1: quy định về hình dạng mẫu thép tấm (plate type specimen)


Chú thích:

G: Gaugle length. Chiều dài mẫu để tính % giãn dài

W: chiều rộng mẫu

T: chiều dày mẫu

R: bán kính góc lượn chuyển tiếp giữa vùng A và vùng B

L: chiều dài tổng thể của mẫu

A: Chiều dài vùng song song

B: Chiều dài vùng để kẹp mẫu

C: Chiều rộng của vùng kẹp mẫu

Theo tiêu chuẩn ASTM E8, mẫu thép tấm sẽ có kích thước như trong bảng 1. Mẫu thử được lấy từ vật liệu hình tấm, phẳng và có chiều dày danh nghĩa từ  5mm trở lên.
Có 3 loại kích thước mẫu cơ bản tùy theo chiều rộng W : mẫu rộng 40mm, mẫu rộng 12.5mm, mẫu rộng 6mm.

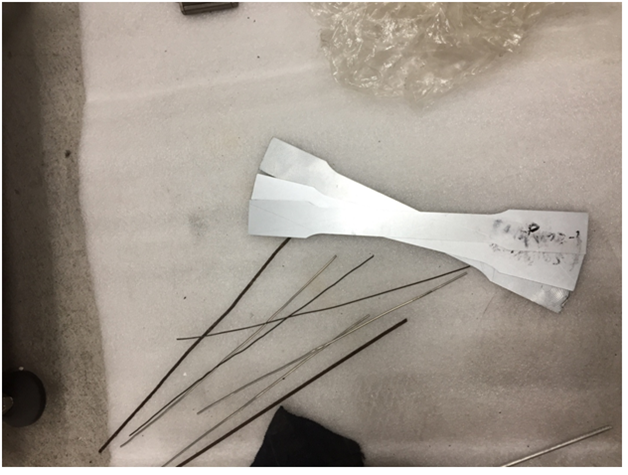

Hình 1: Mẫu thí nghiệm kéo thép tấm


Các chú ý (note)
Note 1: với mẫu có chiều rộng 40mm, việc  đánh dấu để đo độ giãn dài sau khi đứt được thực hiện trên mặt phẳng hoặc cạnh của mẫu và nằm trong vùng song song ( vùng A). Người dùng có thể sử dụng một tập hợp 9 vết đánh dấu cách nhau 25mm , hoặc 1 cặp vết đánh dấu cách nhau 200mm.

Note 2: khi không có yêu cầu  tính độ giãn dài của mẫu rộng 40 mm, chiều dài nhỏ nhất của vùng song song ( vùng A)  là 75mm có thể được sử dụng,  các kích thước  khác không thay đổi.

Note 3: đối với 3 loại mẫu thử trên, phần đầu của vùng song song (vùng A) sẽ không có sự khác nhau về chiều rộng lần lượt là:  0.10mm, 0.05mm, 0.02mm. chiều rộng của vùng A có thể giảm dần từ đầu tới vị trí trung tâm nhưng  chiều rộng của mỗi đầu không đươc lớn hơn 1 %  chiều rộng của vị trí trung tâm.

Note 4: cho cả 3 loại mẫu thử trên, chiều rộng hẹp  hơn (W và C) có thể được dùng khi cần thiết.  Đối với những trường hợp như vậy, chiều rộng của vùng song song (vùng A) sẽ có chiều rộng bằng với chiều rộng ban đầu của mẫu thử. Trừ trong các trường hợp đặc biệt, yêu cầu về tính toán độ giãn dài của vật liệu sẽ không được áp dụng đối với các mẫu thử có chiều rộng nhỏ hơn W và C này.

Note 5: kích thước T là chiều dày của mẫu thử, sẽ được cung cấp cho đặc tính sản phẩm. Chiều dày nhỏ nhất của mẫu thử rộng 40 mm là 5mm. Chiều dày lớn nhất của mẫu thử rộng 12.5mm và 6mm lần lượt là 19 mm và 6 mm.

Note 6: với mẫu có chiều rộng 40 mm, bán kính nhỏ nhất tại mỗi đầu vùng song song (A) là 13mm ( bán kính của góc lượn chuyển tiếp giữa vùng A và vùng B) được chấp nhận cho mẫu có độ bền kéo nhỏ hơn 690 Mpa (100 000 psi) khi gia công mẫu.

Note 7: Ngàm kẹp mẫu không được vượt quá vùng chuyển tiếp giữa vùng A và vùng B.
