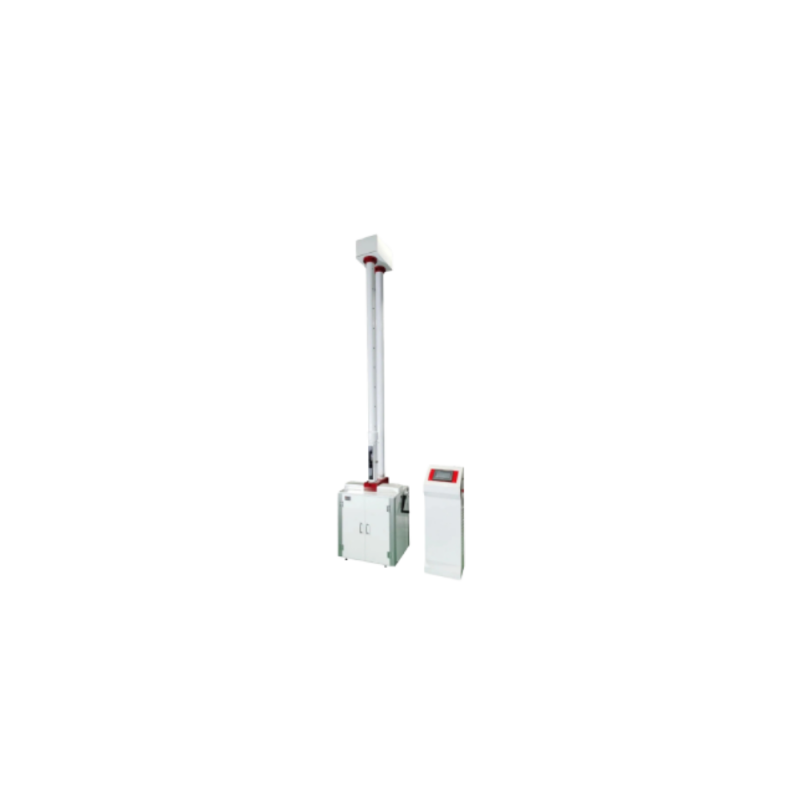

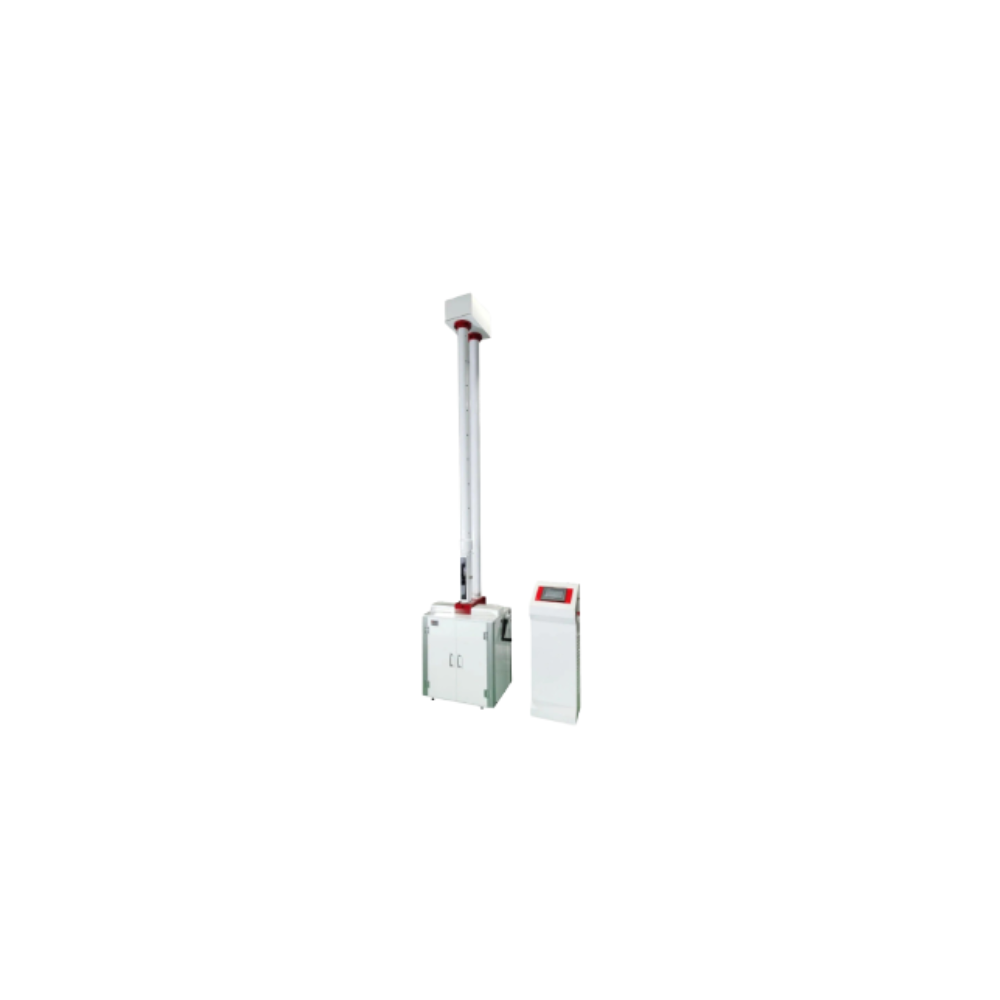

Máy thử nghiệm va đập khối lượng rơi JSW-JL-450M

• Máy dùng để xác định độ bền va đập của ống PVC-U, PVC-C, PP, PE và các loại ống nhựa dùng trong đường ống thông tin ngầm

Ưu điểm nổi bật

 Hoạt động đơn giản, kiểm soát chính xác

• Máy dùng búa rơi tự do với khối lượng và chiều cao rơi có thể điều chỉnh để tạo ra năng lượng va đập khác nhau theo yêu cầu thử nghiệm.
• Thể hiện độ chính xác cao về vị trí rơi, lực va đập và độ lặp lại giữa các lần thử.

Điều khiển & hiển thị dễ dàng

• Hệ thống đo lường và hiển thị kỹ thuật số (digital) giúp người dùng dễ theo dõi năng lượng tác động, chiều cao thả búa và hiển thị kết quả ngay trong quá trình thử.

Thiết kế an toàn

• Cấu trúc nền vững chắc và các cơ chế an toàn chống bật lại, bảo vệ người vận hành trong quá trình rơi búa.

Phần mềm và dữ liệu

• Có thể kết nối với máy tính để ghi nhận dữ liệu thử nghiệm, in kết quả và lưu hồ sơ kiểm định. (tùy theo cấu hình máy)

Tính năng sản phẩm

Bảo vệ cấp ba

• Bảo vệ an toàn cho cửa sập của khoang lấy mẫu cấp một; Bảo vệ an toàn cho cửa sổ quan sát và cửa ra vào cấp hai; Bảo vệ an toàn cho giới hạn trên và dưới cấp ba.

Nâng nhanh

• Sử dụng động cơ bước mô-men xoắn cao, tốc độ nâng có thể đạt tới 250mm/giây, giúp di chuyển từ 0 đến 2m trong 8 giây.

Khả năng bay lơ lửng thông minh

• Máy sử dụng chương trình điều khiển tốc độ nhiều cấp để đảm bảo búa dừng êm ái và vị trí điều khiển không bị lệch.

Mô hình ống xả điện

• Ống búa rơi được thiết kế theo mô hình 3D, có thêm lỗ thoát khí để giảm thiểu sức cản của gió. Đồng thời, cấu trúc vòng cung của ống được bổ sung để ngăn ngừa sự hư hỏng và biến dạng của ống.

G dùng làm điểm kết nối và xả khí

• Từ bỏ phương pháp kết nối và nhả búa điện từ truyền thống, thay vào đó áp dụng cấu trúc khí nén với lực mạnh hơn và không bao giờ bị cháy. Cơ cấu kết nối búa sử dụng xi lanh đôi hành trình dài 300N và bề mặt kết nối búa được làm bằng tấm gân bò, đảm bảo độ ổn định và không làm hỏng đầu búa; cấu trúc khí nén cũng được áp dụng cho búa rơi, giải quyết triệt để hiện tượng uốn cong, đứt dây và rò rỉ điện của cáp sử dụng trong búa rơi điện từ. Hệ thống khí nén sử dụng cấu trúc khóa tự động không cần khí, an toàn và đáng tin cậy.

Lắp ráp mô-đun tích hợp

• Phần cơ khí sử dụng cấu trúc lắp ráp bằng khung hợp kim nhôm tiêu chuẩn, còn phần điện sử dụng màn hình cảm ứng 7 inch và PLC Delta, giúp đạt được các đặc điểm như tiêu chuẩn hóa quy trình, lắp đặt theo mô-đun, cấu trúc nhẹ và độ bền cao.

Mức độ tự động hóa cao

• Thiết bị có thể tự động về 0, tự động kẹp búa, tự động nâng búa và tự động kiểm tra.

Thông số kỹ thuật:

• Chiều cao va chạm: 10-3000mm, ±2mm
• Kích thước tổng thể: Dài 730mm × Rộng 700mm × Cao 4520 mm
• Tổn thất năng lượng: 0,25%
• Trọng lượng (do khách hàng tùy chỉnh), sai số cho phép là ±0,5%.
• Mũi và khối lượng của đầu gậy: tùy thuộc vào tiêu chuẩn của khách hàng.
• Tỷ lệ bắt bóng không bật ngược: 100%
• Mẫu thử  : 10mm- 450mm
• Trọng lượng: 500KG

• ASTMD 2444
• JB/T 9389
