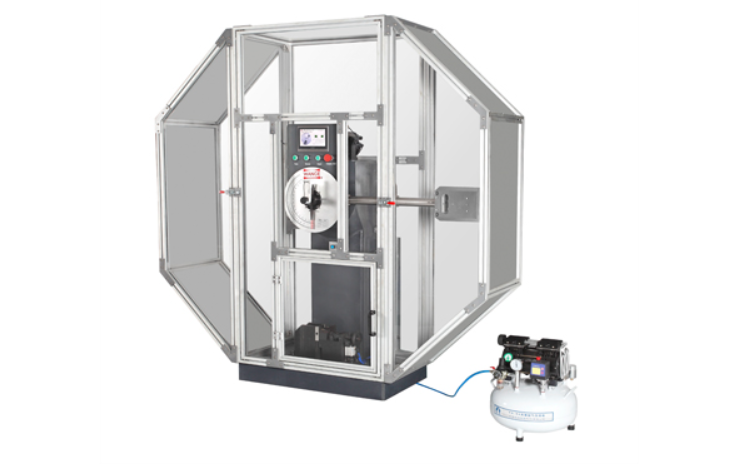

Thử nghiệm PIT-G

Ứng dụng sản phẩm
Thông số kỹ thuật
Tiêu chuẩn
Video

Ứng dụng sản phẩm

Tác động đến kim loại, Charpy và Izod, cả không có dụng cụ và có dụng cụ
Kiểm tra tác động nêm của các liên kết dính
Kiểm tra phương pháp Brugger của bánh răng có răng
Con lắc điều khiển động cơ servo có thể dừng ở bất kỳ vị trí nào, thực hiện thử nghiệm tác động góc/năng lượng khác nhau để sử dụng R & D
Được trang bị hệ thống làm mát, tôi có thể thực hiện kiểm tra nhiệt độ thấp xuống -180 ℃

Thông số kỹ thuật

thông số kỹ thuật

Kiểu mẫu	PIT452G PIT752H
đầu dò lực	30kN, 50kN
Độ phân giải lấy mẫu A/D	16 bit
tần số lấy mẫu tối đa	1,25 MHz
Độ rộng băng tần	500kHz
Nguồn cấp	AC220V±10%, 50Hz, 100W

Hệ thống phân tích dữ liệu thiết bị - Phần mềm
· Tự động khớp đường cong của lực so với chuyển vị
· Tự động xác định Fgy, Fm, Fiu, Fa và các thông số đặc trưng khác, xác định thêm sau khi tính toán Sgy, Sm, Siu, Sa, St, Wm, Wiu, Wa, Wt và các thông số khác.
· Xử lý dữ liệu hoàn toàn tự động cho phép lấy kết quả kiểm tra và báo cáo ngay sau mỗi lần kiểm tra.
· Đường cong và dữ liệu thô có thể được xuất khẩu

thông số kỹ thuật:

Tên		Sự miêu tả
Năng lượng tác động tối đa		450J (300J, 150J)
Độ phân giải góc		0,025°
Khoảng cách từ trục đỡ đến tâm bộ gõ		750mm
Vận tốc đánh		5,24m/giây
Góc đánh		30°~150°, có thể điều chỉnh
cái đe	kéo dài	40mm
	Bán kính cong của giá đỡ	1mm
	Góc côn của giá đỡ	11°±1°
con dao nổi bật	Bán kính của cạnh nổi bật	2mm(R2) hoặc 8mm(R8)
	Góc của mũi nhọn	30°
	Độ dày của tiền đạo	16mm
Kích thước (có lá chắn bảo vệ)		1960mm×680mm×2000mm
Cân nặng		800kg
Nguồn cấp		1 pha, 220±10%VAC, 50Hz
Sự tiêu thụ năng lượng		800W

Cấu hình tiêu chuẩn:

Tên	Sự miêu tả	Kiểu mẫu
Tên	Sự miêu tả	PIT452G-2	PIT452G-3	PIT452G-4
khung	Khung	√	√	√
	Cơ chế giữ và thả con lắc	√	√	√
	hệ thống lái xe	√	√	√
	Hệ thống đo góc	√	√	√
	Điều khiển PLC SIMENS	√	√	√
	màn hình tương tự	√	√	√
	Màn hình cảm ứng	√	√	√
	lá chắn bảo vệ	√	√	√
	động cơ servo	√	√	√
Hỗ trợ & đe Charpy	Chỉ dành cho Charpy, tuân thủ ISO và ASTM	√	√	√
Hệ thống tác động cụ (mô hình: IIS105)	Thẻ lấy mẫu dữ liệu Điều hòa dữ liệu Phần mềm kiểm tra thiết bị			√
Phần mềm			√	√
Phụ kiện	thiết bị điều chỉnh nhịp thiết bị căn chỉnh trung tâm mẫu vật cờ lê lục giác trong bu lông móng khối nêm	√	√	√

Vật cố định đa năng tùy chọn

Tên	thông số kỹ thuật
Dụng cụ cố định đa năng thủ công	Kẹp thủ công mẫu Charpy hoặc Izod
Đồ gá đa năng khí nén	Kẹp khí nén mẫu Charpy hoặc Izod
Máy bơm không khí ( YH-04)	Dung tích khí: >60L/phút Áp suất không khí: 0,45 ~ 0,75MPa

con lắc tùy chọn

Tên	Dung tích	Mẫu tương thích
con lắc Charpy (Dao cắt: ISO148 R2, hoặc ASTM E23 R8)	150J	PIT452G-2, PIT452G-3
	300J
	450J
Vui lòng chỉ định tiền đạo ISO hoặc tiền đạo ASTM

Nhận xét: Con lắc 450J được ghép bởi con lắc 300J với hai quả cân.

Con lắc dụng cụ tùy chọn

Tên	Dung tích	Mẫu tương thích
Con lắc Charpy có dụng cụ (dao đâm có bộ chuyển đổi lực 30kN: ISO148 R2, hoặc ASTM E23 R8)	150J	PIT452G-4
	300J
	450J
Vui lòng chỉ định tiền đạo ISO hoặc tiền đạo ASTM

Nhận xét: Con lắc 450J được ghép bởi con lắc 300J với hai quả cân.

Tùy chọn notch chuốt

Tên	KIỂU MẪU	thông số kỹ thuật
máy tạo rãnh	NSM201B	Rãnh V2 và U5 Tuân thủ ISO148 và ASTM E23

Hệ thống làm mát tùy chọn

Tên	Kiểu mẫu	Sự miêu tả	Phụ kiện
Hệ thống làm mát và cho ăn tự động	LTC601A-2	-60 ℃ ~ môi trường xung quanh Phương pháp làm mát: máy nén	Hệ thống nạp mẫu tự động Buồng nhiệt độ thấp Máy nén Máy bơm không khí
	LTC102B-2	-100 ℃ ~ môi trường xung quanh Phương pháp làm mát: nitơ lỏng	Hệ thống nạp mẫu tự động Buồng nhiệt độ thấp xi lanh nitơ lỏng Máy bơm không khí
	LTC182B-2	-180 ℃ ~ môi trường xung quanh Phương pháp làm mát: nitơ lỏng
Hệ thống làm mát thủ công	LTC601A-1	-60 ℃ ~ môi trường xung quanh Phương pháp làm mát: máy nén	Buồng nhiệt độ thấp Máy nén
	LTC801A-1	-80 ℃ ~ môi trường xung quanh Phương pháp làm mát: máy nén	Buồng nhiệt độ thấp Máy nén
	LTC102B-1	-100 ℃ ~ môi trường xung quanh Phương pháp làm mát: nitơ lỏng	Buồng nhiệt độ thấp xi lanh nitơ lỏng
	LTC182B-1	-180 ℃ ~ môi trường xung quanh Phương pháp làm mát: nitơ lỏng	Buồng nhiệt độ thấp xi lanh nitơ lỏng

Tiêu chuẩn

ASTM E23,
ASTM E1820,
ASTM E2298,
AS 1544,
ISO 148,
EN10045,
ISO 14556,
ZF 15-53,
ISO 11343,
JIS Z 2242,
JIS B 7722,
GOST 9454

Video
