Nhiệt lượng kế giải phóng nhiệt cung cấp phương tiện xác định hành vi cháy của vật liệu bằng cách đo các phản ứng thử nghiệm cụ thể khi mẫu thử nghiệm chịu tác động của ngọn lửa được chỉ định.

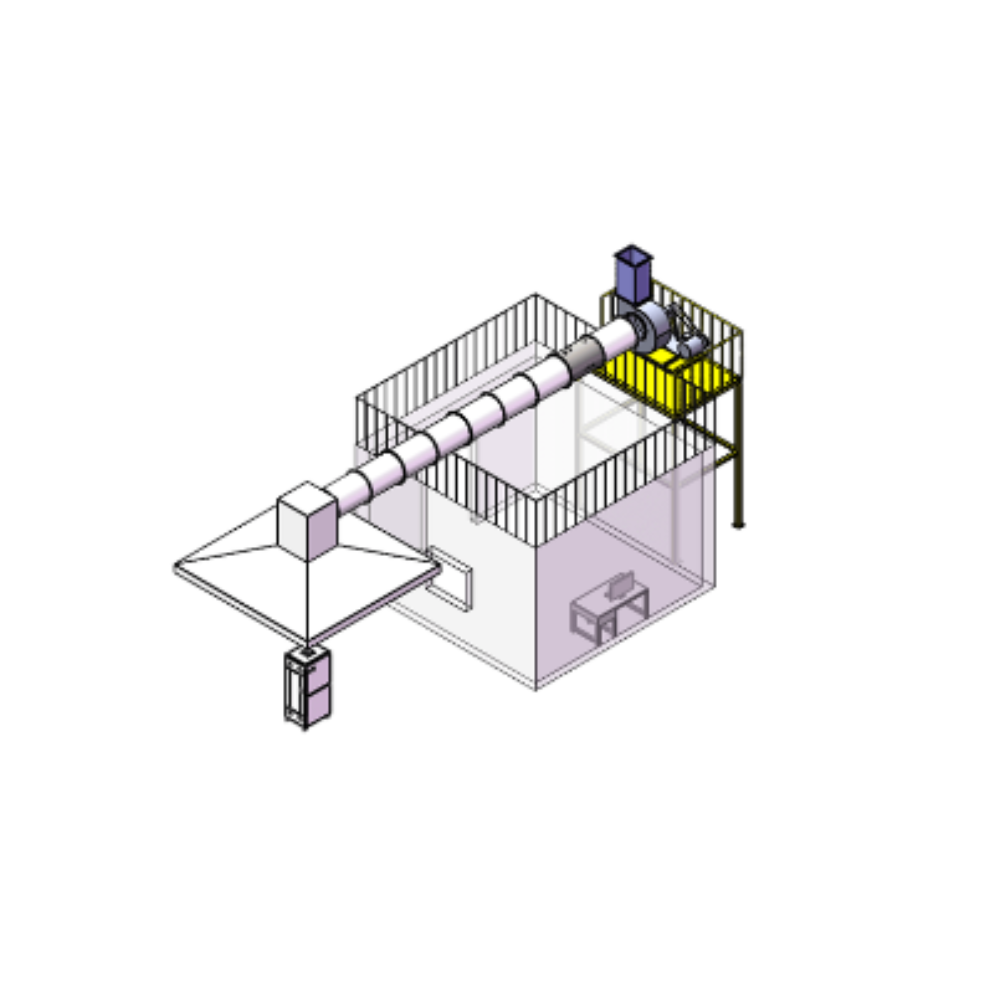

Thử nghiệm sẽ được tiến hành trong một máy hút mùi mở, kích thước 6000mm x 6000mm, với điều kiện thông gió tốt. Phép đo cần thực hiện bao gồm tốc độ giải phóng nhiệt và khói, tổng nhiệt giải phóng, khói giải phóng, v.v.

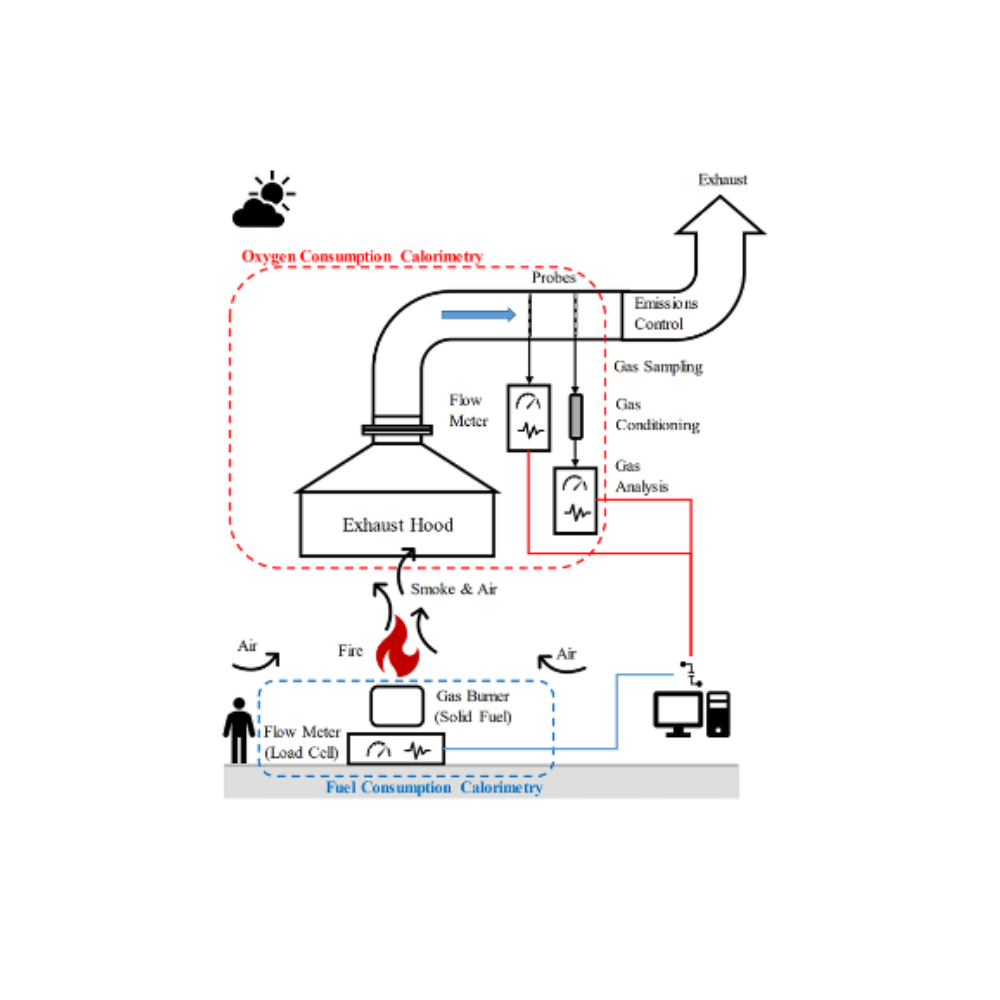

Ống hút và ống dẫn khí thải

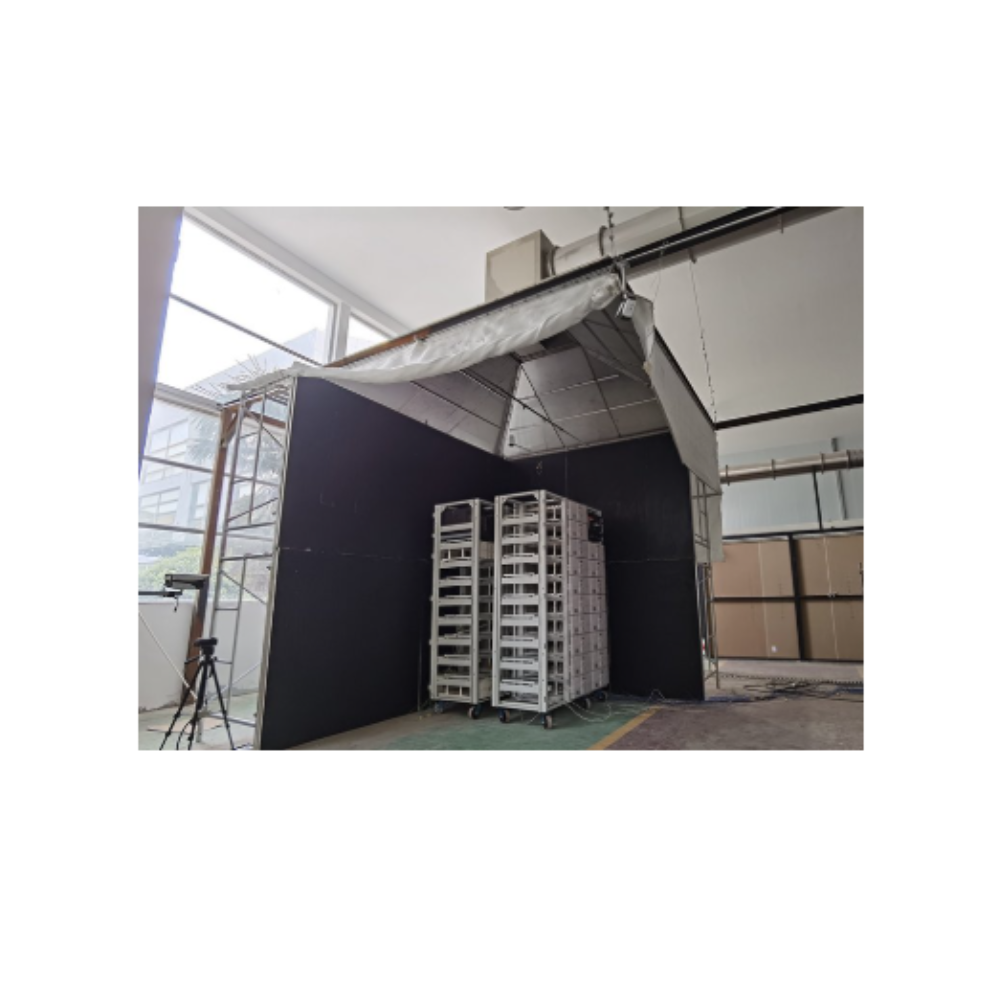

- Ống hút bằng thép không gỉ được lắp đặt phía trên sàn, kích thước là 6 mét x 6 mét.
- Ống hút được sử dụng để thu khí cháy và chuyển đến ống xả bằng buồng thông gió ở phía trên.
- Váy bên được lắp đặt bên dưới mép ống hút để cải thiện khả năng thu khói, được làm bằng vải sợi thủy tinh, chịu được nhiệt độ lên đến 1100°C.
- Ống xả có đường kính 1200mm và dài gấp 8 lần đường kính.
- Ống hút và ống dẫn được kết nối với hệ thống xả có công suất không dưới 60.000 m3/h.
Phần dụng cụ

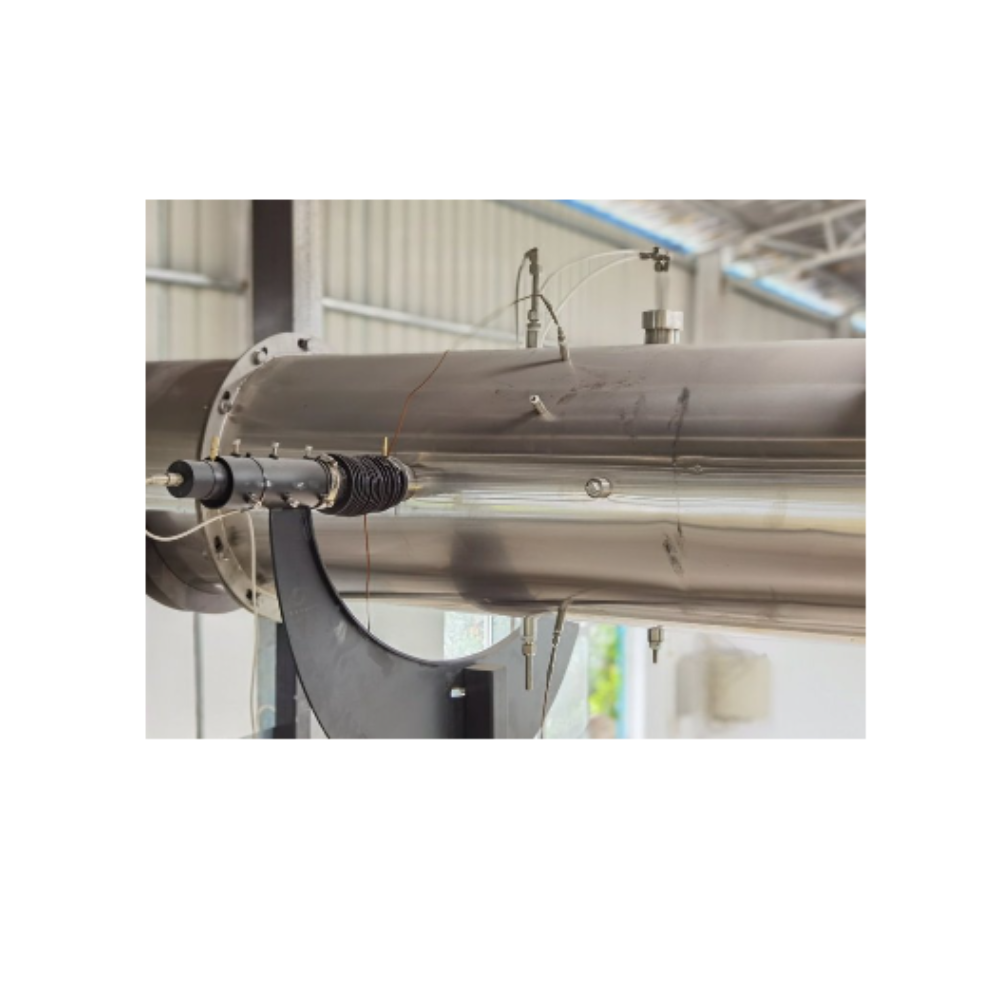

- Phần dụng cụ được lắp đặt ở cuối ống xả, được trang bị cặp nhiệt điện, bộ chuyển đổi áp suất vi sai, đầu dò lấy mẫu và hệ thống đèn trắng.
- Các cảm biến lưu lượng được sử dụng trong ống xả là đầu dò hai chiều, các đầu dò được làm bằng thép không gỉ 316.
- Bộ chuyển đổi áp suất có phạm vi ít nhất (0-200) Pa và độ chính xác ±2 Pa. Thời gian phản hồi 90% đầu ra của bộ chuyển đổi áp suất không quá 1 giây.
- Trang bị 3 cặp nhiệt điện loại K OMEGA để đo nhiệt độ, đồng hồ đo dây 24 AWG, phạm vi đo lên đến 1000 độ, độ chính xác ± 0,75%.
- Hệ thống đo ánh sáng trắng, bao gồm đèn, thấu kính lồi phẳng, khẩu độ, tế bào quang điện.
- Hệ thống đo khói được lắp trên phần đo tích hợp bằng cách sử dụng khớp nối linh hoạt đối diện nhau theo đường kính.
- Đầu dò lấy mẫu dạng thanh, làm bằng thép không gỉ SS304, thiết kế có thể tháo rời để dễ dàng loại bỏ các hạt tích tụ trong đầu dò lấy mẫu, giảm thời gian trễ của hệ thống.
Hệ thống lấy mẫu khí
Bộ lọc hạt ba giai đoạn,
1: Bộ lọc muội than, bông sợi thủy tinh, lọc các hạt lớn trong khí đốt;
2: Bộ lọc PTFE, tốc độ lọc lên đến 2 micron;
3: Màng PTFE, tốc độ lọc lên đến 0,5 micron, cô lập độ ẩm hiệu quả.
- Bẫy lạnh máy nén, công suất làm mát lên đến 320KJ/h, độ chính xác kiểm soát nhiệt độ lên đến 0,1 °C, biến thiên tĩnh 0,1 °C, tự khởi động và không cần bảo dưỡng.
- Bẫy hơi, tự động thoát nước làm mát do bẫy lạnh tạo ra, không cần bảo dưỡng.
- Làm khô độ ẩm còn lại trong khí lấy mẫu, tháo rời và thay thế môi trường sấy nhanh chóng.
- Bơm lấy mẫu chân không KNF có công suất lấy mẫu 40 L/phút, áp suất lấy mẫu liên tục 50 KPa, độ kín khí cao, tiếng ồn thấp và độ rung thấp.
Hệ thống phân tích khí
- Máy phân tích O2 loại thuận từ SERVOMEX hoặc ABB, phạm vi đo từ 0 đến 25%, độ chính xác ± 0,01%.
- Máy phân tích CO loại SERVOMEX hoặc ABB NDIR, phạm vi đo từ 0 đến 1%, độ chính xác ± 0,001%.
- Máy phân tích CO2 loại SERVOMEX hoặc ABB NDIR, phạm vi đo từ 0 đến 10%, độ chính xác ± 0,01%.
Hệ thống hiệu chuẩn
- Đầu đốt hộp cát, cung cấp luồng khí đều trên đỉnh.
- Thiết bị đánh lửa điều khiển từ xa, đánh lửa ngọn lửa mồi bằng tia lửa.
- Bộ điều khiển lưu lượng khối để kiểm soát nguồn ngọn lửa, độ chính xác lên đến ±2%.
- Phần mềm điều khiển lưu lượng tự động.
Hệ thống thu thập dữ liệu
- Nồng độ khí: 100×10-6；
- Nhiệt độ: 0,1℃；
- DPT: 0,1Pa；
- Thời gian: 0,1 giây；
- Tín hiệu khác: 0,1% F.S.
Phần mềm Windows
- Phần mềm vận hành cơ bản Windows, giao diện bằng tiếng Anh.
- Chức năng bao gồm giám sát cảm biến, hiệu chuẩn cảm biến, hiệu chuẩn hệ thống (hiệu chuẩn từng bước), thử nghiệm giải phóng nhiệt, xuất và quản lý báo cáo.
