Thiết bị kiểm tra cho vật liệu vỏ pin UL 2596

• Đánh giá vật liệu vỏ pin: Xác định khả năng chịu nhiệt và cơ học của vật liệu vỏ pin trong các tình huống nhiệt độ cao, đảm bảo an toàn cho các thiết bị sử dụng pin lithium-ion.

• Nghiên cứu và phát triển: Hỗ trợ các nhà nghiên cứu trong việc phát triển và cải tiến vật liệu vỏ pin mới, nâng cao hiệu suất và độ an toàn của pin.

• Đảm bảo chất lượng: Giúp các nhà sản xuất kiểm tra và xác nhận chất lượng vật liệu vỏ pin trước khi đưa vào sản xuất hàng loạt.

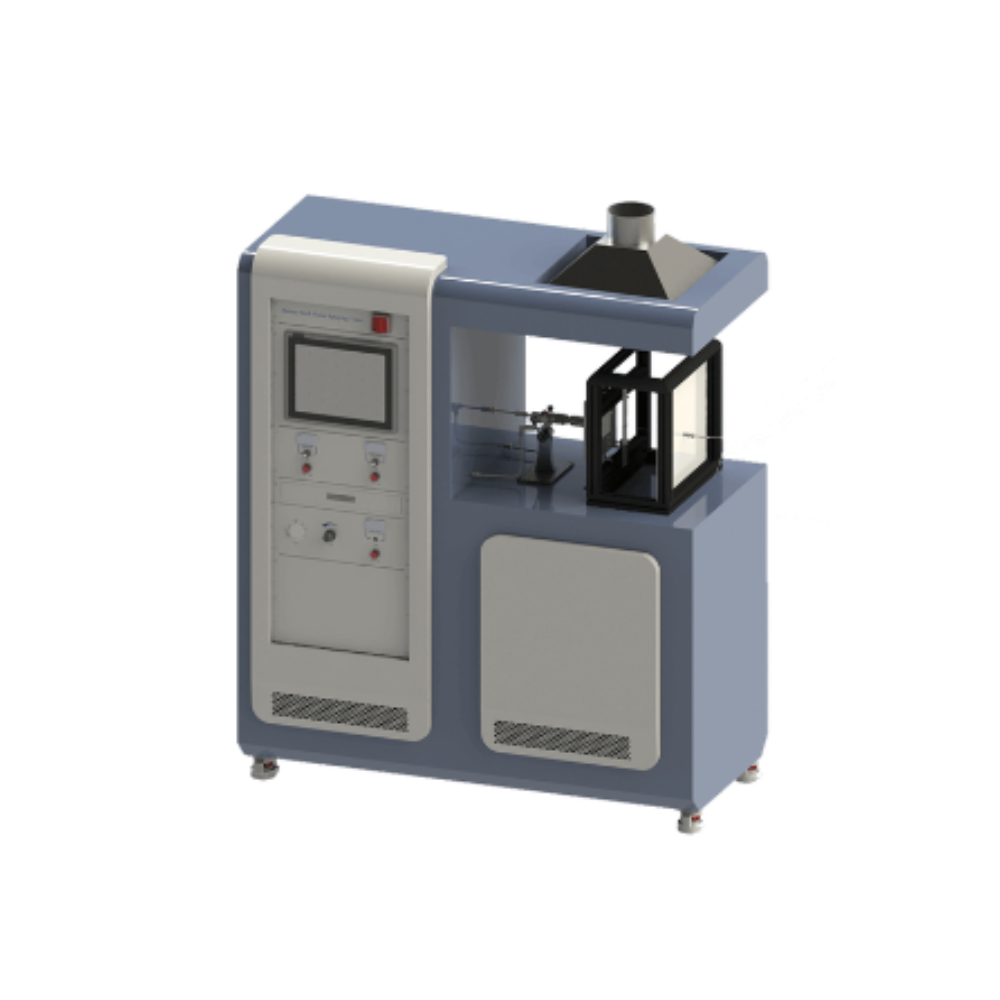

Thiết bị kiểm tra Torch and Grit (TaG)

Đặc điểm:

• Bàn thử nghiệm tích hợp, với nền thử nghiệm có thể mở để giảm tích tụ nhiệt.
• Khu vực thử nghiệm được bao quanh bởi tấm chắn an toàn, thiết kế nâng hạ thuận tiện cho việc lắp đặt mẫu thử và bảo trì thiết bị.
• Mái che bằng thép không gỉ gắn phía trên nền thử nghiệm, thu gom khí cháy trong quá trình kiểm tra. Công suất thông gió có thể điều chỉnh.
• Đầu đốt đuốc của Mỹ, tạo ra ngọn lửa phản lực và ngọn lửa phun hạt mài.
• Đầu đốt có đường kính 28,6mm, gồm 30 cổng cấp khí, 78 cổng cấp oxy và một cổng cấp hạt mài trung tâm.
• Đầu đốt cung cấp ngọn lửa thử nghiệm 3kW và có/không có phun hạt mài với tốc độ 1,5g/s.
• Trang bị bộ đánh lửa bằng tia lửa điện.
• Cung cấp bộ điều khiển lưu lượng khối lượng để kiểm soát riêng lẻ dòng khí metan, oxy và không khí.
  • Bộ điều khiển lưu lượng metan: phạm vi 0-10L/phút, độ chính xác 2% F.S.
  • Bộ điều khiển lưu lượng oxy: phạm vi 0-50L/phút, độ chính xác 2% F.S.
  • Bộ điều khiển lưu lượng không khí: phạm vi 0-100L/phút, độ chính xác 2% F.S.
• Cung cấp tấm chắn ngọn lửa, tự động di chuyển trong quá trình thử nghiệm.
• Kiểm soát tự động quá trình phun lửa và phun hạt mài.
• Hệ thống đo nhiệt độ với 4 kênh cặp nhiệt điện loại K, đường kính 30AWG, gồm:
  • Cặp nhiệt điện hiệu chuẩn nhiệt độ ngọn lửa
  • Cặp nhiệt điện bù nhiệt
  • Cặp nhiệt điện bề mặt
  • Cặp nhiệt điện dự phòng
• Giá đỡ mẫu thử bằng thép không gỉ, hai vị trí có thể di chuyển: vị trí hiệu chuẩn và vị trí thử nghiệm.
• Tủ điều khiển được tích hợp bên cạnh buồng thử nghiệm, dễ vận hành và quan sát.
• Hệ thống thu thập dữ liệu, ghi nhận nhiệt độ (độ chính xác 0,1°C), thời gian (độ chính xác 1s) và tín hiệu phun hạt mài.

Phần mềm vận hành trên nền tảng Windows có các chức năng:

• Hiệu chuẩn nhiệt độ ngọn lửa.
• Ghi nhận 3 kênh nhiệt độ và biểu đồ nhiệt độ theo thời gian.
• Ghi nhận tín hiệu phun hạt mài và biểu đồ phun theo thời gian.
• Xuất báo cáo và quản lý dữ liệu.

Thiết bị kiểm tra thoát nhiệt của vỏ pin

Đặc điểm:

• Buồng thử nghiệm làm bằng thép kết cấu A36, kích thước trong 100mm x 100mm x 89mm.
• Mặt trên buồng mở và mẫu thử được cố định vào mặt mở trong quá trình thử nghiệm.
• Điểm giữa của một mặt buồng có lỗ thông khí để giải phóng áp suất sinh ra trong thử nghiệm.
• Cặp nhiệt điện loại K 24AWG có lớp cách nhiệt dùng để đo nhiệt độ bên trong buồng thử nghiệm.
• Cặp nhiệt điện loại K 24AWG có lớp cách nhiệt dùng để đo nhiệt độ bên ngoài của mẫu thử.
• Cảm biến áp suất được sử dụng để đo áp suất bên trong buồng thử nghiệm.
• Thiết bị kích hoạt sự cố nhiệt, làm nóng các tế bào khởi phát với tốc độ 4~7°C/phút.
• Bộ điều khiển nhiệt độ PID kiểm soát nhiệt độ của bộ gia nhiệt màng, phạm vi 0-1.000°C, độ chính xác 0,1°C.
• Hai cặp nhiệt điện loại K 24AWG đo nhiệt độ bề mặt của các tế bào khởi phát riêng lẻ.
• Nhiệt độ của các tế bào khởi phát được giám sát trong quá trình thử nghiệm.
• Hệ thống thu thập dữ liệu, ghi nhận nhiệt độ, áp suất và thời gian với tốc độ 10 mẫu/giây.

Phần mềm vận hành trên nền tảng Windows có các chức năng:

• Ghi nhận nhiệt độ bên trong buồng thử nghiệm.
• Ghi nhận nhiệt độ bên ngoài mẫu thử.
• Ghi nhận nhiệt độ bề mặt của các tế bào khởi phát.
• Ghi nhận áp suất trong buồng thử nghiệm.
• Kiểm soát gia nhiệt bộ gia nhiệt màng theo tốc độ xác định.
• Ghi nhận thời gian và tạo biểu đồ đồng bộ nhiệt độ & áp suất theo thời gian.
• Xác định nhiệt độ & áp suất tối đa.
• Xuất báo cáo và quản lý dữ liệu.

Đáp ứng tiêu chuẩn :

• UL 2596: Phương pháp thử nghiệm hiệu suất nhiệt và cơ học của vật liệu vỏ pin, đánh giá khả năng chịu nhiệt và cơ học của các vật liệu vỏ pin xe điện.
