CÁCH THỰC HIỆN PHÉP THỬ UỐN TRÊN NHỰA THEO TIÊU CHUẨN ISO 178

19:54 | 28/06/2023
  • Do chi phí thấp, trọng lượng nhẹ, khả năng chống ăn mòn và tính linh hoạt nói chung, nhựa đã thiết lập sự hiện diện đáng kể trong nhiều ngành công nghiệp khác nhau. Điều quan trọng là xác định các tính chất vật liệu của chất dẻo để mô tả hành vi dự kiến ​​của chúng trong các ứng dụng trong thế giới thực. Một tính chất quan trọng là mối quan hệ giữa ứng suất và biến dạng trong khi mẫu nhựa bị uốn hoặc uốn: nói cách khác, tính chất uốn của vật liệu. Để điều chỉnh một phương pháp tiêu chuẩn hóa quốc tế để xác định tính chất này, Tổ chức Tiêu chuẩn hóa Quốc tế (ISO) đã phát triển ISO 178.
  • Hướng dẫn này được thiết kế để giới thiệu cho bạn các yếu tố cơ bản của thử nghiệm độ uốn theo tiêu chuẩn ISO 178  và sẽ cung cấp tổng quan về thiết bị thử nghiệm, mẫu thử và kết quả liên quan đến tiêu chuẩn. Tuy nhiên, bất kỳ ai dự định tiến hành thử nghiệm tuân thủ ISO 178 không nên coi hướng dẫn này là sự thay thế thích hợp cho việc đọc toàn bộ tiêu chuẩn .
  • ISO 178 là phương pháp thử nghiệm để xác định đặc tính uốn của nhựa cứng và bán cứng bằng cách thực hiện thử nghiệm uốn ba điểm trên hệ thống thử nghiệm phổ quát . Thử nghiệm uốn ba điểm tác dụng lực tại điểm giữa của mẫu thử hình chữ nhật, được đỡ tự do ở hai đầu. Lực tác dụng được đo bằng  cảm biến tải trọng và độ lệch kết quả được đo bằng độ dịch chuyển đầu chữ thập của hệ thống (với kết quả được điều chỉnh cho phù hợp với hệ thống) hoặc bằng thiết bị đo biến dạng trực tiếp. Có bốn loại thử nghiệm được nêu trong ISO 178, mỗi loại chỉ định phương pháp đo độ lệch (nghĩa là thông qua đầu dò chuyển đổi biến dạng chéo hoặc trực tiếp) và yêu cầu về độ chính xác của hiệu chuẩn liên quan.
  • Loại thử nghiệm ISO 178 mà phòng thí nghiệm thực hiện được quy định theo yêu cầu của khách hàng, cho dù họ là nội bộ, chẳng hạn như phòng thí nghiệm R&D hay bên ngoài, chẳng hạn như phòng thí nghiệm thử nghiệm của bên thứ ba. Điều quan trọng là phải đảm bảo rằng các yêu cầu cụ thể đối với phòng thí nghiệm của bạn được khách hàng của bạn xác định và đồng ý trước khi mua thiết bị kiểm tra và thực hiện kiểm tra.
ISO 178 CÓ PHẢI LÀ TIÊU CHUẨN PHÙ HỢP VỚI BẠN KHÔNG?
  • ISO 178 rất giống với tiêu chuẩn ASTM D790 , mặc dù nó khác ở một số điểm chính:
  • ISO 178 yêu cầu sử dụng máy đo độ lệch hướng hoặc hiệu chỉnh độ tuân thủ để xác định mô đun. ASTM D790 cho phép tính toán mô đun chỉ bằng chuyển vị ngang.
  • Kích thước mẫu được ưu tiên là khác nhau và do tốc độ thử phụ thuộc vào độ sâu của mẫu nên tốc độ thử giữa các tiêu chuẩn có thể khác nhau. Độ sâu ưu tiên cho các mẫu ISO 178 là 4 mm trong khi độ sâu ưu tiên của các mẫu ASTM D790 là 3,2 mm.
  • ASTM D790 chỉ cho phép một tốc độ thử nghiệm, trong khi ISO 178 cho phép sử dụng tốc độ thử nghiệm thứ hai (nhanh hơn) sau khi đo mô đun.
MẪU VẬT
  • Các mẫu theo ISO 178 được gia công từ các tấm theo tiêu chuẩn ISO 2818 hoặc được chuẩn bị thông qua nén hoặc ép phun theo tiêu chuẩn ISO 293/295 hoặc ISO 294-1/10724-1 tương ứng. Kích thước mẫu ưu tiên được chỉ định là:
  • Chiều dài: 80 mm (± 2)
  • Chiều rộng: 10 mm (± 0,2)
  • Độ dày: 4 mm (± 0,2)
  • Nếu không thể đạt được các kích thước ưu tiên, ISO 178 cung cấp các chiều rộng thay thế tùy thuộc vào độ dày của mẫu thử. Nếu vật liệu là dị hướng , cả hai hướng đều phải được kiểm tra.
ĐO BIẾN DẠNG
  • ISO 178 cho phép sử dụng các hệ thống đo độ võng khác nhau tùy thuộc vào kết quả mong muốn và độ chính xác liên quan của chúng. Từ độ chính xác thấp nhất đến cao nhất, các loại phép đo độ võng được phép là chuyển vị đầu chữ thập, chuyển vị đầu chữ thập có hiệu chỉnh tuân thủ và sử dụng thiết bị đo biến dạng trực tiếp. Trước bản cập nhật ISO 178 năm 2010, sai số về độ chính xác của phép đo độ võng không được vượt quá 1% giá trị. Tuy nhiên, kể từ bản cập nhật năm 2010, người vận hành phải sử dụng máy đo độ lệch Loại 1 theo ISO 9513 hoặc sử dụng phần mềm có khả năng loại bỏ sự tuân thủ của máy khỏi kết quả.
  • Tương tự như cảm biến tải trọng của hệ thống, thiết bị đo độ võng cũng phải được xác minh trong phạm vi hoạt động của các kết quả được báo cáo. Đặc biệt, mô đun uốn được tính toán ở các độ lệch đặc biệt nhỏ (dưới 0,1 mm). Sẽ rất hữu ích khi xác định các chuyển vị tối thiểu và tối đa của thử nghiệm để có thể hướng dẫn đúng cho nhà cung cấp dịch vụ kiểm định.


ĐỒ ĐẠC

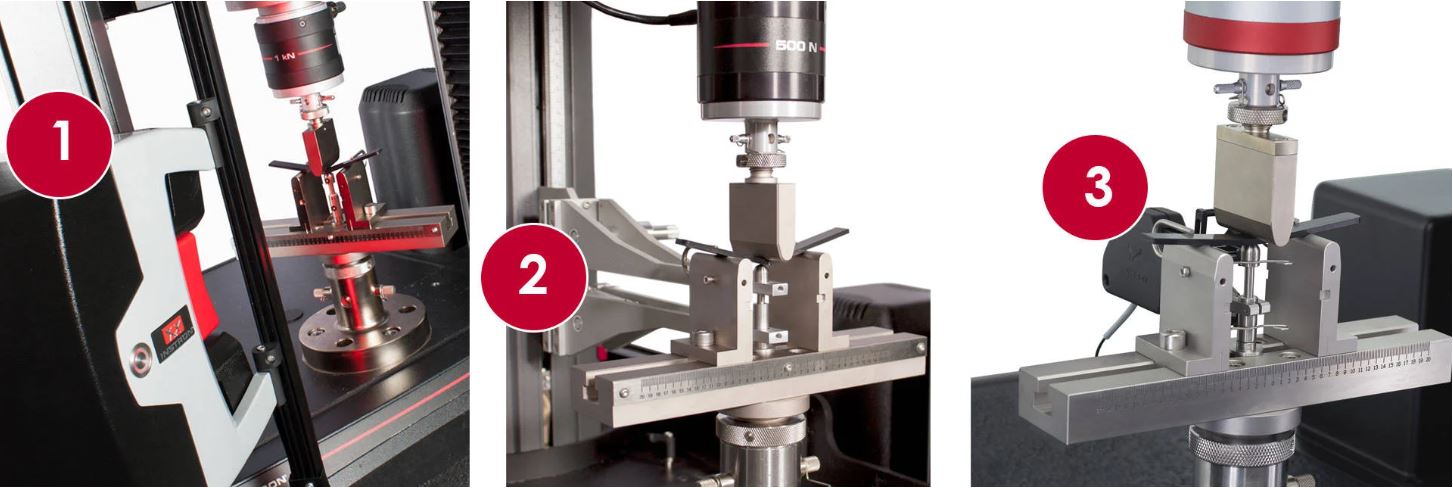

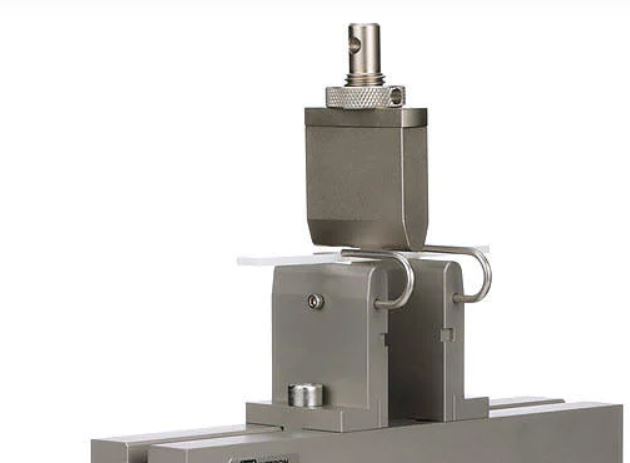

  • Cần có một thiết bị cố định uốn cong ba điểm để thử nghiệm theo ISO 178. Thiết bị nén vạn năng cố định này bao gồm một cái đe phía trên, chất tải được gắn vào thanh trượt di chuyển và một chùm đỡ cố định, phía dưới với hai cái đe có thể điều chỉnh. Vật cố định hoàn toàn tuân thủ các yêu cầu của vật cố định và có thể thích ứng để sử dụng với các đe bán kính 2,0 mm để thử nghiệm các mẫu dày tới 3,0 mm hoặc các đe bán kính 5,0 mm đối với các mẫu dày hơn. Yêu cầu nhịp hỗ trợ dựa trên tỷ lệ độ dày của mẫu, tỷ lệ này thay đổi tùy thuộc vào độ cứng của vật liệu được thử nghiệm. Các đe có thể điều chỉnh cho phép người vận hành đặt khoảng cách của nhịp đỡ và có các đơn vị độ dài chia độ trên dầm đỡ để cho phép định vị chính xác các đe. Nó cũng cho phép dễ dàng định tâm máy đo độ lệch hướng khi sử dụng các thiết bị biến dạng. Vì việc căn chỉnh mẫu có thể gây ra sự thay đổi đáng kể trong kết quả, nên cần thực hiện cẩn thận để đảm bảo rằng các mẫu được căn chỉnh nhất quán cho từng thử nghiệm.


PHƯƠNG PHÁP KIỂM TRA
  • Khoảng cách của vật cố định uốn ba điểm (khoảng cách giữa các đe thấp hơn) được cấu hình như là một hàm của độ dày của mẫu thử. Các điều kiện môi trường của thử nghiệm - ví dụ như nhiệt độ thấp hoặc nhiệt độ cao - phụ thuộc vào vật liệu được thử nghiệm và phải được sự đồng ý của phòng thí nghiệm và khách hàng của họ. ISO 291 cung cấp hướng dẫn trong trường hợp không có thông tin này.
  • ISO 178 chỉ định Phương pháp A và Phương pháp B để đặt tốc độ của thanh trượt. Phương pháp A sử dụng một tốc độ duy nhất trong toàn bộ bài kiểm tra, trong khi Phương pháp B sử dụng một tốc độ trong vùng mô đun ban đầu và tốc độ thứ hai, tốc độ cao hơn cho phần còn lại của bài kiểm tra. Tốc độ đầu trượt không đổi được sử dụng nhằm ước tính tốc độ biến dạng được chỉ định. Theo thói quen tải trước, mẫu thử bị lệch cho đến khi đứt hoặc biến dạng uốn 5%, tùy điều kiện nào xảy ra trước. Dữ liệu về lực và độ võng được ghi lại trong suốt quá trình thử nghiệm với tốc độ thu thập dữ liệu đủ.
  • Khi thiết lập thử nghiệm, nên có đủ tải trước để đảm bảo các phép đo biến dạng chính xác và nhất quán. Lượng lực tác dụng lên mẫu thử trước khi bắt đầu thử nghiệm ảnh hưởng trực tiếp đến khả năng lặp lại của các phép tính.
KẾT QUẢ
  • Dưới đây là danh sách các tính toán và kết quả có thể được báo cáo cho ISO 178:
  • Ứng suất uốn – Một hàm của tải trọng tác dụng, nhịp, chiều rộng mẫu thử và độ dày mẫu thử. Điều này khác với ứng suất kéo hoặc nén, là lực trên một đơn vị diện tích.
  • Biến dạng uốn – Một chức năng của độ võng, nhịp và độ dày mẫu thử. Điều này khác với biến dạng kéo hoặc nén, là sự thay đổi chiều dài cữ so với chiều dài cữ ban đầu.
  • Mô đun uốn – Một hàm của ứng suất uốn và biến dạng uốn trong khoảng từ 0,05% đến 0,25% biến dạng uốn. Một mô đun hợp âm có thể được lắp tại các điểm đó trên đường cong ứng suất uốn so với đường cong biến dạng uốn.
  • Độ bền uốn - Ứng suất uốn tối đa thu được trong quá trình thử uốn.
  • Flexural stress at break – Ứng suất uốn khi mẫu vật bị đứt. Đối với một số vật liệu, mẫu bị đứt trước điểm chảy dẻo, trong trường hợp đó độ bền uốn sẽ bằng với ứng suất uốn khi đứt.
  • Ứng suất uốn ở độ biến dạng uốn 5% – Ứng suất uốn khi kết thúc phép thử, đối với các phép thử mà mẫu thử không bị gãy trong phạm vi biến dạng uốn 5%.
