Ưu điểm:
1, Máy cứng cáp hơn
- Ở dòng máy khung 1 cột: có bổ sung thanh dẫn hướng tuyến tính.
- Ở dòng máy khung 2 cột: trang bị thêm cột hướng dẫn bổ sung, giúp tăng cứng khung máy vượt trội.
Lợi ích:
• Đảm bảo độ chính xác đo lường cao hơn, đặc biệt khi xác định mô đun đàn hồi, giới hạn chảy và cường độ kéo.
• Mang lại tính ổn định, độ lặp lại và độ tin cậy cao hơn, yếu tố then chốt trong các lĩnh vực như hàng không vũ trụ và viện nghiên cứu.
• Linh hoạt hơn, có thể thử nhiều loại vật liệu khác nhau: từ cao su mềm và nhựa đến hợp kim cường độ cao và composite.
• Giảm chấn động khi mẫu bị phá hủy, giúp máy bền hơn theo thời gian.
2, Nhanh hơn
- Hệ thống truyền động chính của dòng máy kiểm tra vạn năng ETM thế hệ mới sử dụng kiến trúc truyền động trực tiếp bằng servo, thay thế hoàn toàn truyền động qua hộp giảm tốc truyền thống. Hệ thống này kết hợp với dây đai đồng bộ cứng vững, từ đó nâng cấp toàn diện hiệu suất vận hành.
Lợi ích:
- Cải thiện hiệu suất:
• Tốc độ thử và tốc độ hồi không tải nhanh hơn: Rút ngắn đáng kể thời gian chu kỳ thử, nâng cao hiệu suất kiểm tra.
• Phản hồi gia tốc nhanh hơn: Cho phép điều chỉnh điều kiện thử nghiệm tức thời, thích hợp với thử nghiệm tốc độ cao.
• Tăng độ ổn định và độ tin cậy khi vận hành: Giảm rung và khe hở cơ học, duy trì độ chính xác dữ liệu đo lường.
- Nâng cao độ chính xác:
• Cấu trúc truyền động trực tiếp loại bỏ hao tổn năng lượng và độ rơ cơ học từ hộp số truyền thống → nâng cao độ chính xác kiểm tra, tăng độ tin cậy của dữ liệu nghiên cứu vật liệu (kim loại, composite, polymer...).
- Tối ưu hóa hiệu suất năng lượng:
• Tiêu thụ năng lượng thấp hơn: Truyền động servo trực tiếp có hiệu suất cao hơn, giảm tổn thất điện năng.
• Công nghệ tiết kiệm năng lượng hiệu quả cao: Lý tưởng cho các ứng dụng kiểm tra cường độ cao, tần suất lớn (như kiểm soát chất lượng, thử mỏi vật liệu), đảm bảo hiệu suất và tính bền vững.
- Hỗ trợ công nghệ tiên tiến:
• Hệ thống truyền động được tối ưu hóa đáp ứng yêu cầu thử nghiệm vật liệu hiện đại (như hợp kim siêu bền, điện tử mềm dẻo, nhựa phân huỷ sinh học).
• Là nền tảng công nghệ vững chắc cho R&D và kiểm soát chất lượng trong các ngành công nghiệp mới nổi.
• Hệ thống được nâng cấp này không chỉ cải thiện hiệu suất cốt lõi, mà còn hướng tới xu thế toàn cầu về tiết kiệm năng lượng và sản xuất thông minh, là giải pháp linh hoạt cho phòng thí nghiệm vật liệu hiện đại.
3, An toàn hơn
- Chức năng giảm va chạm thông minh: Phát hiện nhạy khi lực thay đổi, tự động dừng khi vượt ngưỡng thiết lập trước → bảo vệ cảm biến lực và mẫu thử khỏi hư hỏng.
- Tùy chọn vỏ che kín hoàn toàn bằng vật liệu trong suốt, tích hợp khóa liên động an toàn, bảo vệ toàn diện cho người vận hành.
- Phần mềm có thể thiết lập giới hạn quá tải, giúp ngăn hư hỏng cảm biến lực.
- Công tắc giới hạn cơ học tăng thêm lớp bảo vệ an toàn.
4, Thông minh hơn
- Sử dụng 4 màu trạng thái chính, tuân theo tiêu chuẩn IEC 60073, cho phép người dùng dễ dàng nhận biết trạng thái hoạt động của máy thông qua nhận diện màu sắc và chế độ hiển thị.
5, Đơn giản hơn

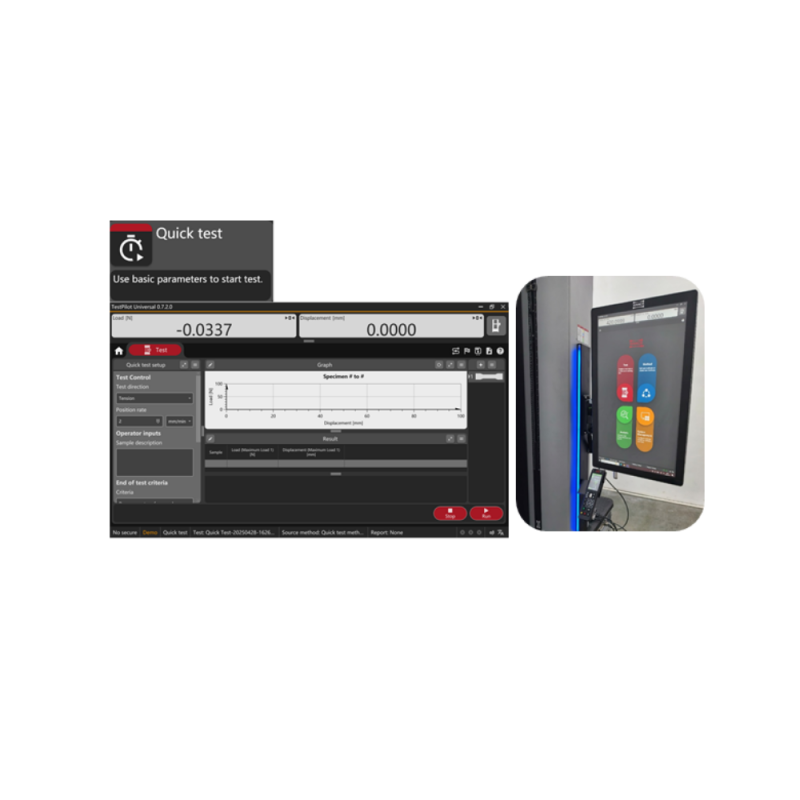

- Phần mềm kiểm tra vạn năng TestPilot với giao diện biểu tượng dễ hiểu giúp đơn giản hóa việc đào tạo vận hành và cấu hình quy trình thử nghiệm, từ đó nâng cao hiệu suất thử nghiệm và giảm thiểu sai sót tốn kém.
- Các tính năng nổi bật:
• Chế độ thử nhanh: Cho phép bắt đầu thử nghiệm nhanh chóng bằng điều khiển dầm chéo đơn giản và tính toán nhanh lực cực đại và độ dịch chuyển.
• Phương pháp thử dựng sẵn: TestPilot tích hợp hàng loạt phương pháp tiêu chuẩn đã cấu hình sẵn cho các tiêu chuẩn phổ biến như ASTM, ISO và EN.
• Các phương pháp được thiết kế riêng biệt theo hình dạng mẫu thử và phụ kiện đi kèm.
• Thiết kế quy trình thử nghiệm trực quan: Với hướng dẫn từng bước, người dùng dễ dàng tạo ra quy trình thử nghiệm đầy đủ và không mắc lỗi.
• PC màn hình cảm ứng tích hợp: Giao diện phần mềm trực quan tăng tính tương tác và vận hành thuận tiện hơn.
6, Dễ bảo trì hơn
- Bộ điều khiển được thiết kế dễ tháo lắp để bảo trì, nâng cao đáng kể hiệu quả dịch vụ. Thiết kế vỏ máy được cải tiến, dễ sửa chữa và bảo dưỡng hơn.
7, Chức năng tự nhận dạng cảm biến
- TEDS (Transducer Electronic Data Sheet) là hệ thống tự động nhận diện cảm biến, cho phép thiết lập giao diện trực tuyến thông qua phần mềm.
- Giúp cấu trúc hệ thống hợp lý hơn, đồng bộ dữ liệu nhanh chóng.
8, Bộ điều khiển Controller
- Đầu ra tín hiệu analog: Tùy chọn đầu ra BNC ±10V cho phép xuất tín hiệu từ 2 kênh cảm biến đến hệ thống thu thập dữ liệu bên ngoài.
- An toàn cao hơn: Tích hợp chức năng chống va chạm. Khi phát hiện lực thay đổi bất thường, hệ thống lập tức dừng chuyển động của dầm chéo, giảm thiểu thiệt hại do lỗi vận hành hoặc cài đặt sai.
- Giao tiếp Ethernet/USB:
- Tốc độ truyền cao hơn, hỗ trợ tần số lấy mẫu cao.
- Cổng Ethernet dùng chip hiệu năng cao và mạch logic phần cứng thực hiện giao thức TCP/IP phức tạp, đảm bảo độ tin cậy và an toàn vượt trội.
- PCB 4 lớp, chống nhiễu, độ tin cậy cao.
- Cổng kết nối có khóa chốt, chắc chắn, bố trí hợp lý, dễ thao tác.
- 6 kênh đo A/D độ phân giải 24-bit.
- Tần số lấy mẫu và điều khiển vòng kín tối đa 1200Hz.
- Độ phân giải đầu vào kỹ thuật số: 20-bit.
- 3 kênh thu thập tín hiệu tốc độ cao (dùng cho encoder/quang): tần số thu lên tới 4MHz.

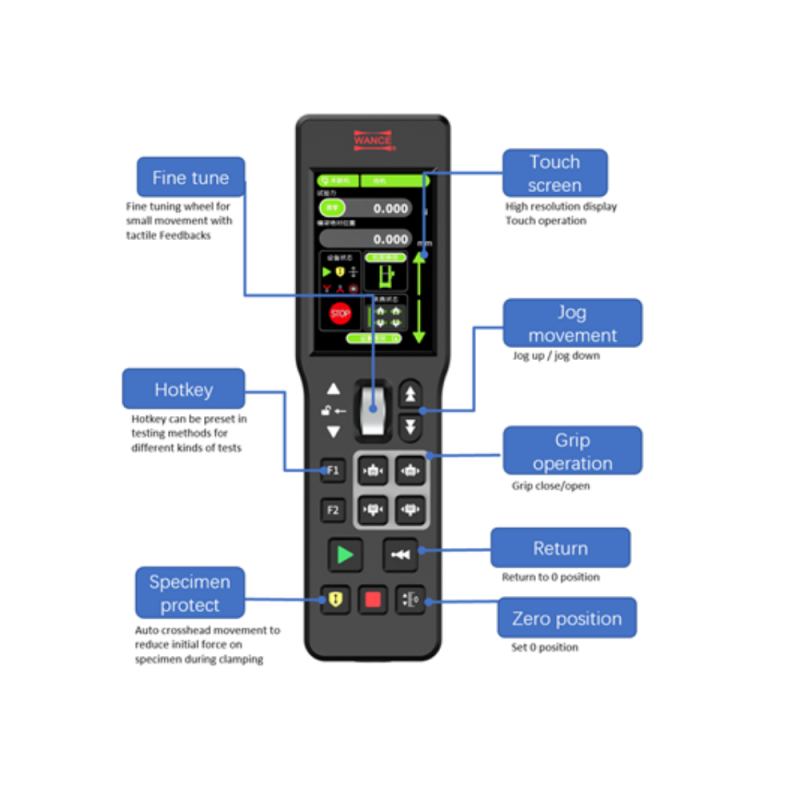

9, Tay cầm điều khiển thông minh – Handset V3.0
• Màn hình cảm ứng màu 3.5 inch, nút bấm silicon dễ thao tác, thiết kế gọn nhẹ.
• Bánh xe tinh chỉnh giúp điều chỉnh chính xác lực nhỏ và độ dịch chuyển nhỏ.
• Kết nối kép: Giao tiếp trực tiếp với bộ điều khiển hoặc qua phần mềm PC.
• Gắn từ tính: Dễ cất giữ, tiết kiệm không gian.
- Tính năng chính:
• Hiển thị lực, vị trí và trạng thái máy.
• Lệnh mở/kẹp ngàm, bảo vệ mẫu, chạy/dừng, lên/xuống dầm, về vị trí ban đầu, ghi nhớ vị trí ban đầu.
10, Phần mềm TESTPILOT V3.0 – đa năng và thông minh
- Giao diện & Tối ưu sử dụng:
• Thiết kế giao diện phẳng, đơn giản, hiện đại, hỗ trợ màn hình ngang/dọc, tự động thích ứng độ phân giải.
• Hỗ trợ bàn phím số ảo, tối ưu thao tác chạm.
• Tạo file mô phỏng kết quả thử nghiệm để thao tác offline.
• Cho phép tính lại kết quả sau thử nghiệm.
- Tiêu chuẩn thử nghiệm:
• Có sẵn thư viện phương pháp GB/T, ASTM, ISO, EN, theo từng module ứng dụng.
• Hỗ trợ lọc nhanh theo từ khóa và phân loại rõ ràng.
- Quản lý thử nghiệm:
• Thử nhanh, xuất dữ liệu 1 click, trực quan quá trình thử nghiệm.
• Đồ thị hỗ trợ phóng to, thu nhỏ, dịch chuyển, trục đôi, trục log, đường phụ.
• Cho phép tùy chỉnh phím tắt, mẫu cơ bản, mẫu chuyên sâu.
• Hỗ trợ các hệ đơn vị quốc tế và Anh, chuyển đổi nhanh.
- Đo & Tính toán:
• Công cụ tạo công thức, dùng biến đo để định nghĩa tính toán tùy chỉnh.
• Đo lường ảo và thực: từ cảm biến vật lý hoặc biến số người dùng khai báo.
• Hàm tính có sẵn, hỗ trợ làm tròn kết quả theo quy tắc.
• Kiểm soát test đa bước: ramp, hold, waveform (sine, square, triangle).
• Tích hợp giọng nói tùy biến: cảnh báo, thao tác...
- Dữ liệu & Báo cáo:
• Ghi log toàn bộ quá trình: thông số, cảnh báo, lỗi...
• Kiểm tra logic trước test để tránh hỏng mẫu.
• Hiển thị 12 kênh dữ liệu đồng thời, cài đặt đơn vị, số thập phân, tốc độ làm mới.
• Hỗ trợ phân tích dữ liệu giữa các phương án và thử khác nhau.
• Hệ thống báo nhắc bảo trì định kỳ.
- Quản lý người dùng & An toàn:
• Phân quyền theo vai trò, ngăn thay đổi không mong muốn.
• Cơ chế bảo vệ toàn diện: quá hành trình, quá tải, mở cửa an toàn, phá mẫu, v.v
11, Bảng điều khiển tích hợp (Tùy chọn)
- Máy tính màn hình cảm ứng tích hợp độ nét cao, cài sẵn phần mềm TestPilot V3.0.
- Thiết kế tinh gọn: Phạm vi thao tác tối ưu chỉ 0.5m → người vận hành không cần di chuyển nhiều, tiết kiệm thời gian và nâng cao hiệu quả.
12, Bàn làm việc (Tùy chọn)
13, Tấm chắn an toàn (Tùy chọn)
- Khung nhôm hợp kim gia cường, cửa kính PC chịu va đập 5mm.
- Thiết kế khép kín, có công tắc khóa an toàn và phần mềm quản lý quyền truy cập → bảo vệ toàn diện người vận hành.
14, Bộ điều khiển khí nén (Tùy chọn)
- Thiết kế mô-đun, tích hợp điều chỉnh áp suất, lưu lượng và điều khiển kẹp.
- Tiết kiệm không gian, giúp phòng thí nghiệm ngăn nắp, đẹp mắt.
- Ngăn ngừa kẹp quá lực hoặc trượt mẫu khi kéo → tăng độ chính xác và độ ổn định thử nghiệm.

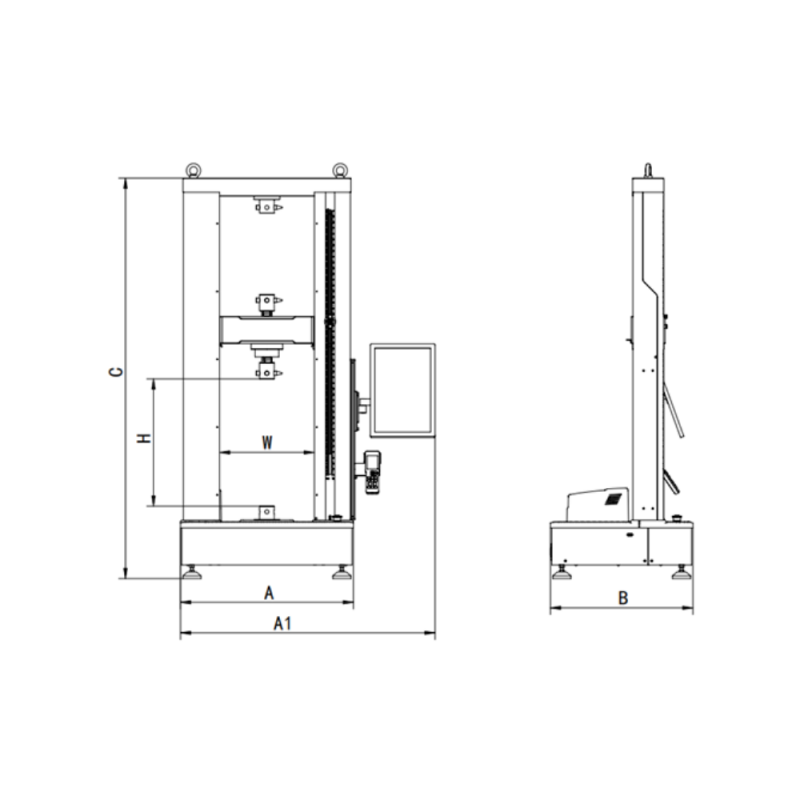

Thông số kỹ thuật:
