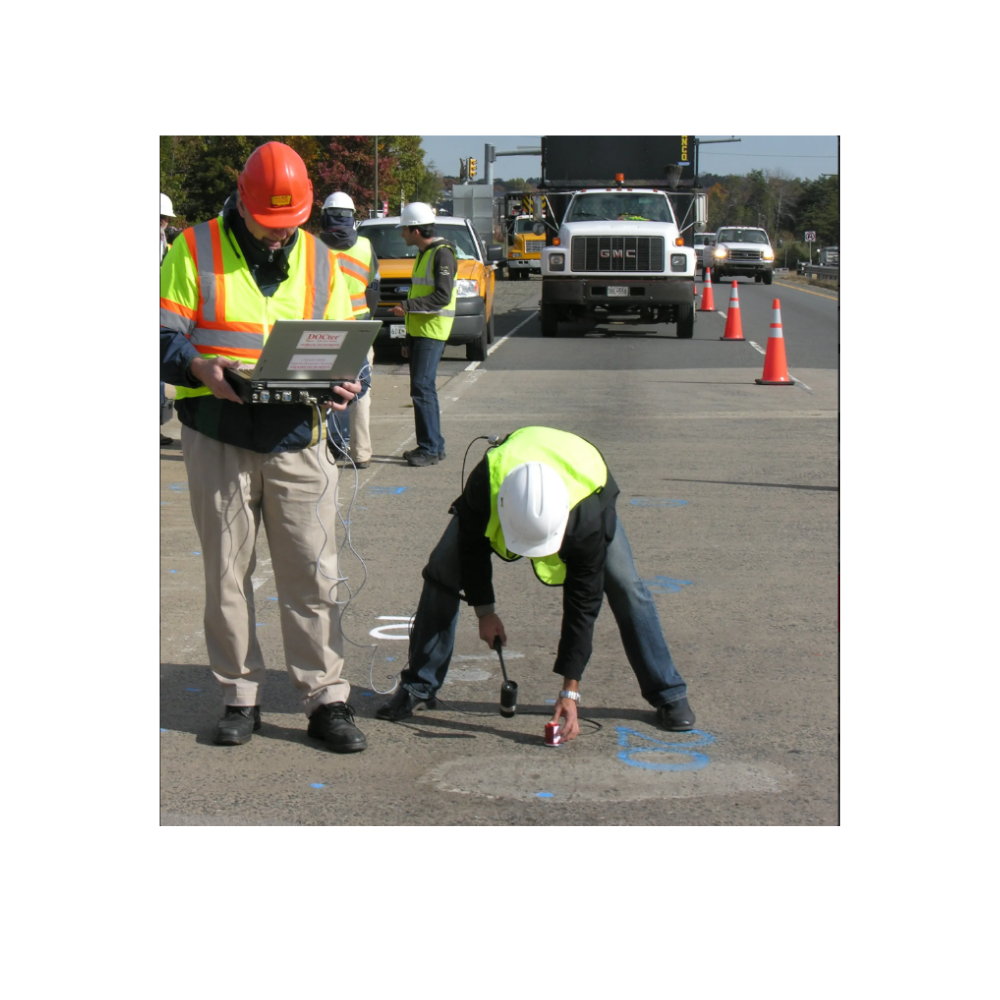

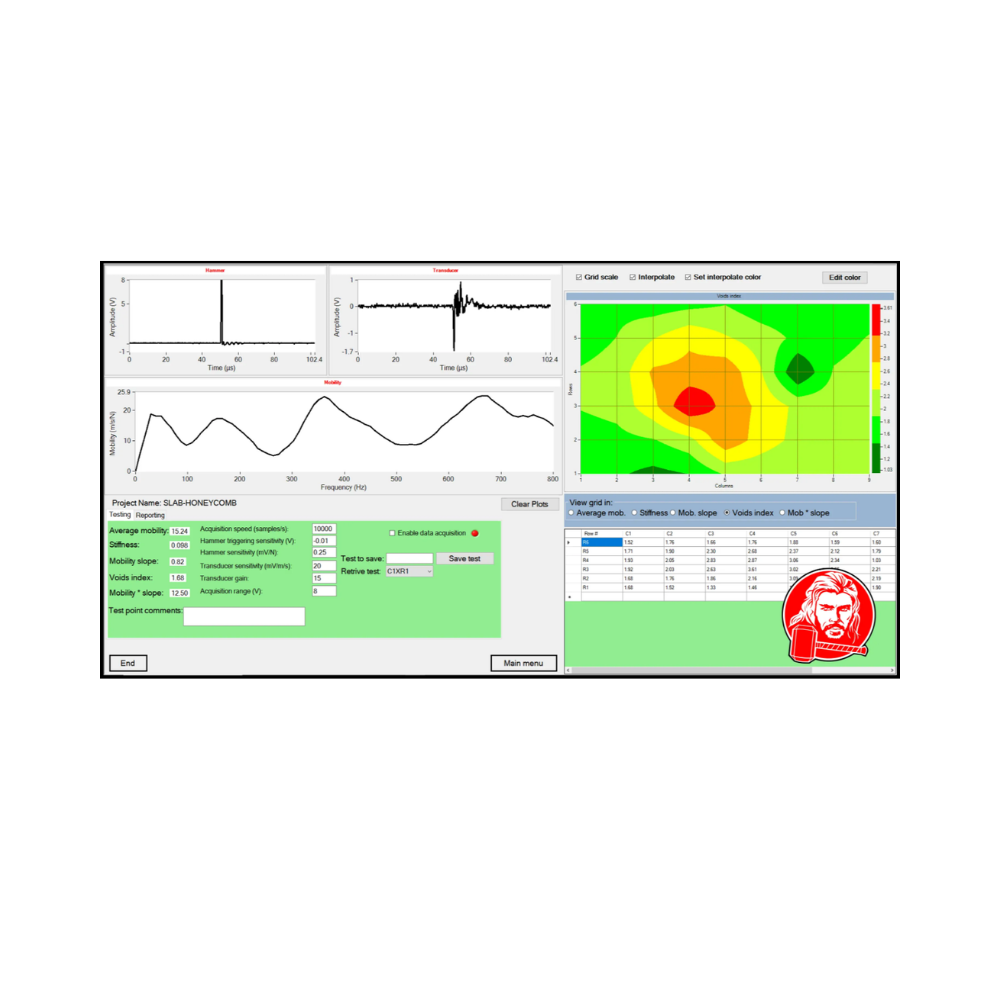

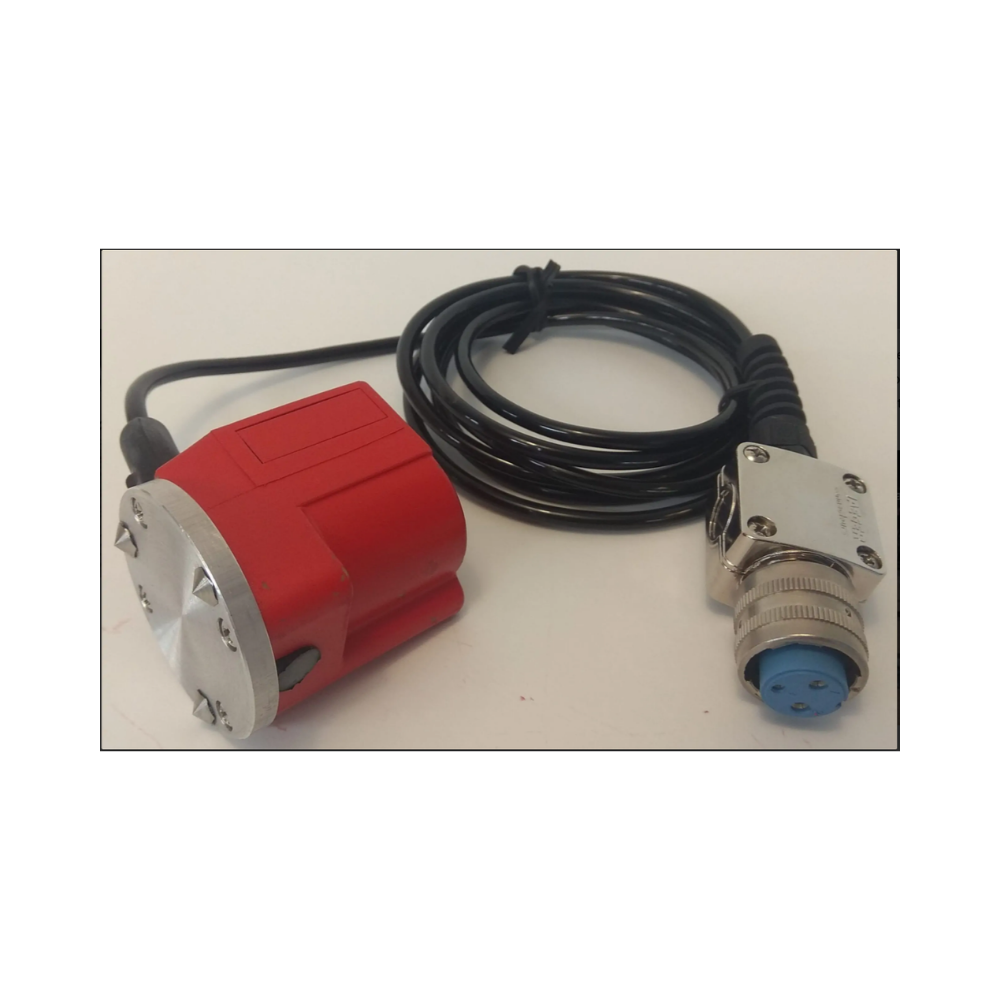

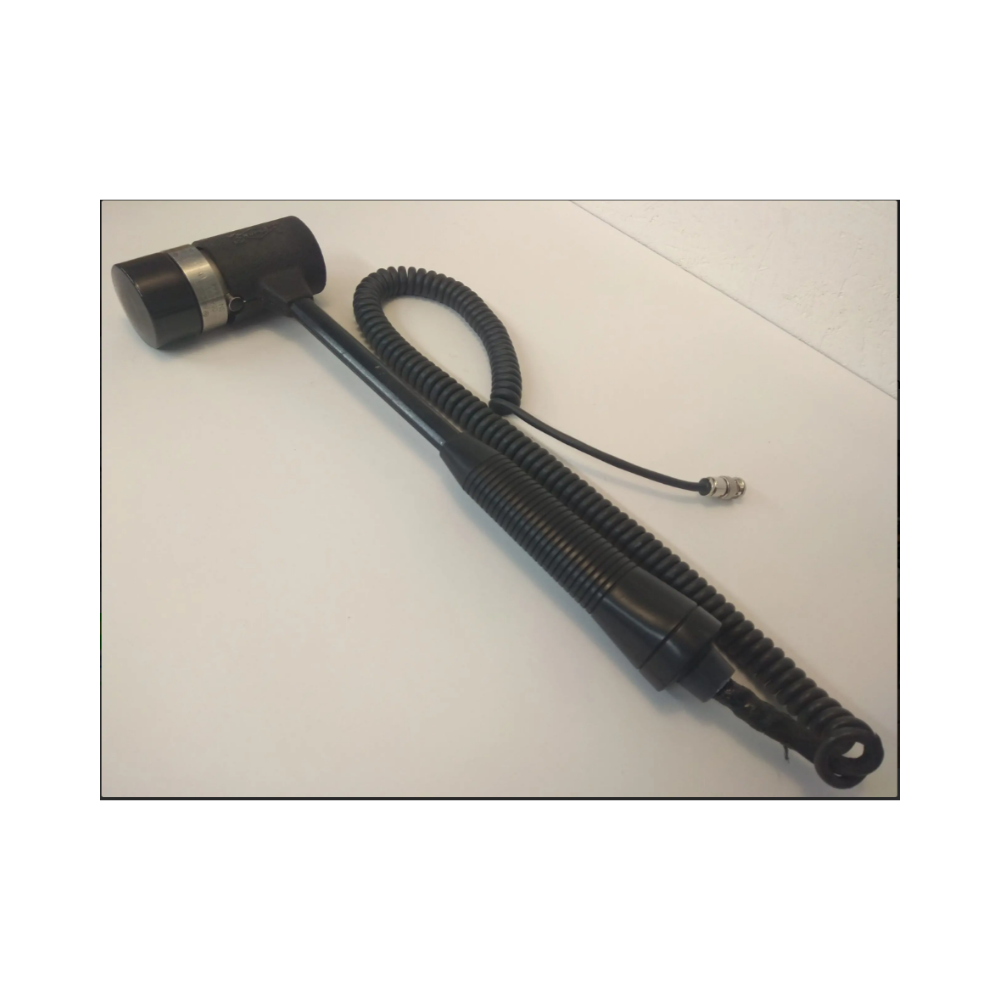

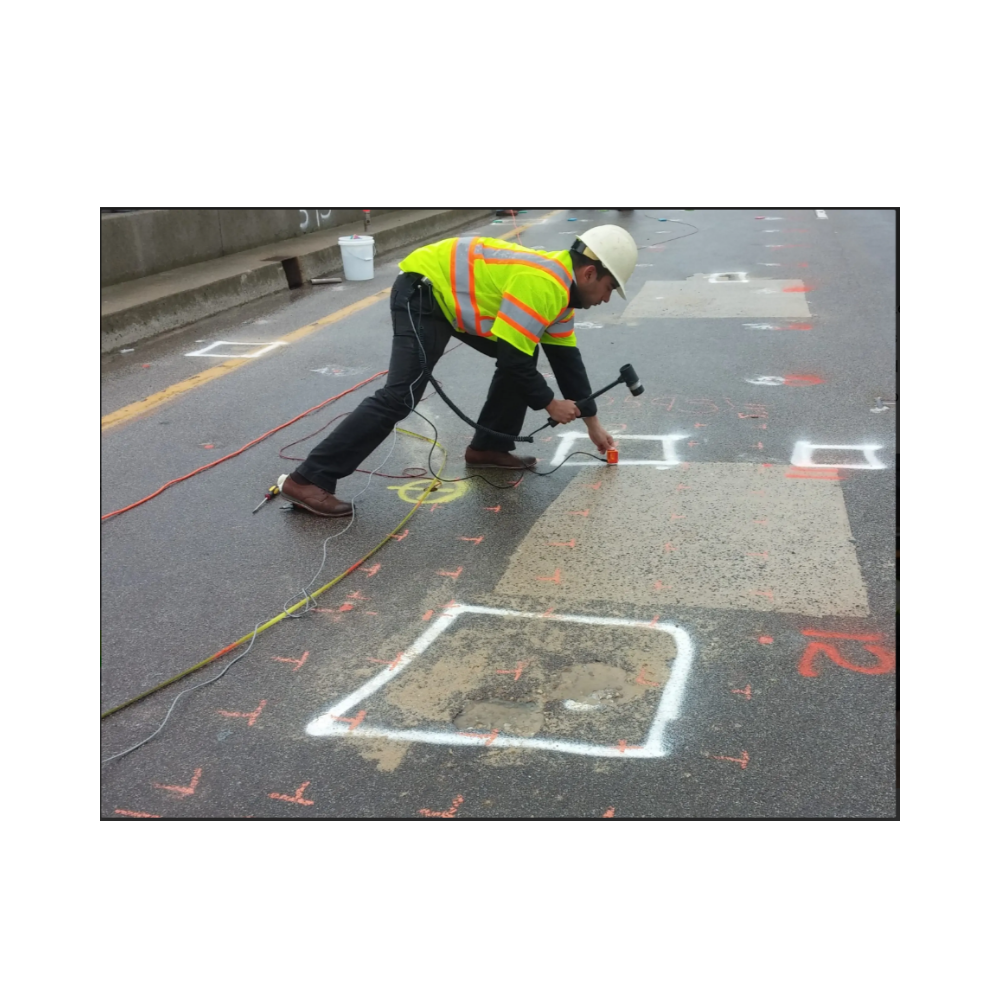

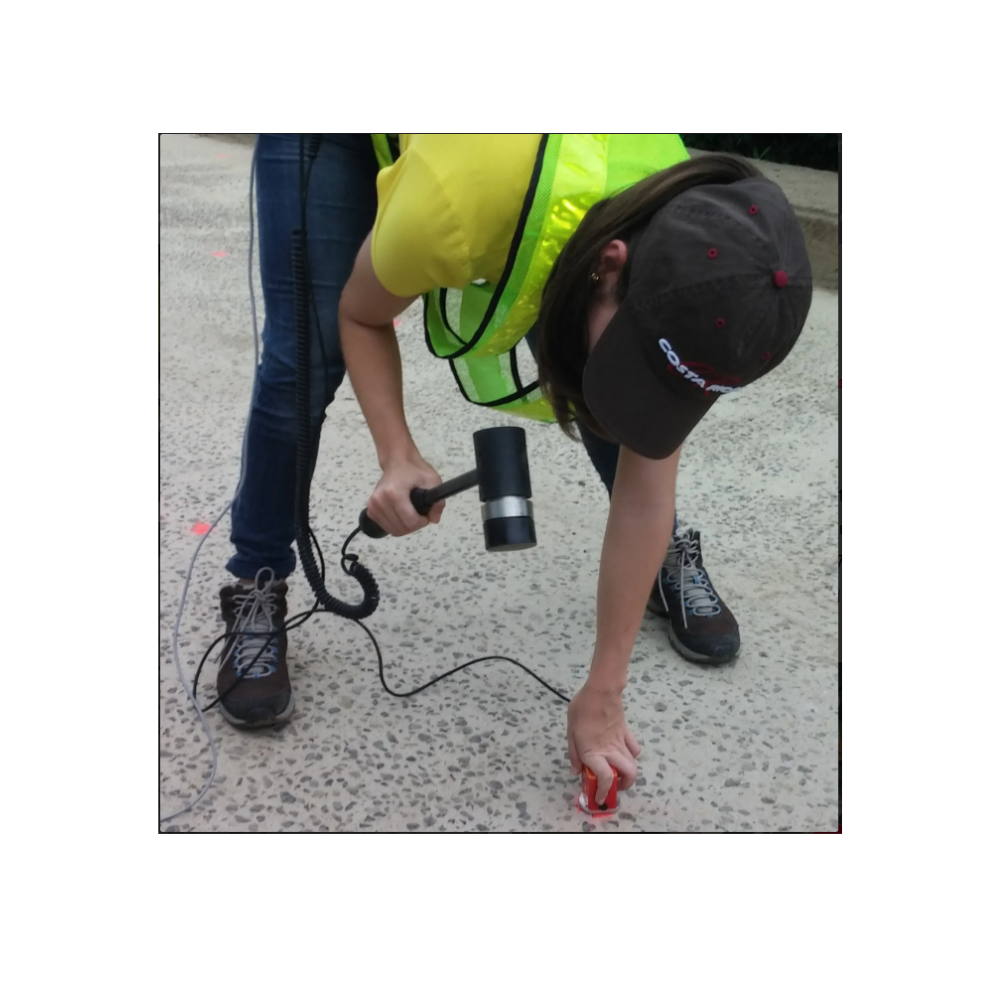

Máy kiểm tra xung đáp ứng bê tông

• MIRA 3D  dựa trên phương pháp siêu âm pitch-catch và sử dụng một ăng-ten bao gồm một mảng các đầu dò tiếp xúc điểm khô chủ động tiên tiến (A-DPC) có độ sâu thâm nhập được tăng cường, phát ra sóng cắt vào bê tông và thu chúng. Mảng đầu dò 4 x 8 được điều khiển không dây bằng điện thoại thông minh mạnh mẽ (bộ điều khiển) và dữ liệu được ghi lại được phân tích để tạo ra hình ảnh 2 chiều hoặc 3 chiều (tương ứng với chế độ tuyến tính cổ điển hoặc chế độ ma trận mới được tích hợp) biểu diễn vị trí của các giao diện phản xạ của các vật thể trong mặt cắt ngang của bê tông bên dưới ăng-ten. Nhiều chuỗi hình ảnh thu được từ quá trình quét bề mặt của phần tử thử nghiệm có thể được "ghép" lại với nhau để tạo ra một mô hình 3 chiều đầy đủ có thể được trực quan hóa trực tiếp trên màn hình của bộ điều khiển MIRA 3D hoặc thay vào đó, được chuyển đến máy tính xách tay có chứa phần mềm trực quan hóa IntroView 3 chiều với các công cụ bổ sung để thao tác các hình ảnh 3 chiều nhằm giải thích và báo cáo kết quả thử nghiệm.

• ICAR Plus được thiết kế để xác định ứng suất chảy tĩnh, ứng suất chảy động và độ nhớt dẻo của bê tông.
• Một ứng suất chảy tĩnh cao là điều mong muốn vì nó giúp giảm áp lực lên ván khuôn và tăng khả năng chống phân tầng.
• Tuy nhiên, để dễ bơm, dễ đổ và tự đầm lèn, thì ứng suất chảy động thấp là cần thiết.
• Độ nhớt động mang lại tính kết dính và giúp hạn chế hiện tượng phân tầng khi bê tông đang chảy.
• Do đó, bằng cách xác định đường cong dòng chảy động học của các hỗn hợp bê tông, có thể đạt được sự cân bằng tối ưu giữa khả năng chảy linh hoạt và khả năng chống phân tầng.
• Những đánh giá dạng này không thể thực hiện được bằng các phép thử truyền thống dựa trên độ sụt.

• AVA-3000 cho phép đo nhanh các thông số chính đặc trưng cho hệ thống không khí-rỗng trong bê tông tươi trước hoặc trong khi đổ bê tông. Điều này cho phép kiểm soát chất lượng tốt hơn và tối ưu hóa hiệu suất bê tông khi tiếp xúc với quá trình đóng băng và tan băng theo chu kỳ.
• Mẫu vữa bê tông có khí được lấy từ bê tông tươi bằng dụng cụ lấy mẫu và được phun vào chất lỏng giải phóng AVA màu xanh ở dưới cùng của cột đứng có nước ở phía trên.
• Mẫu vữa được khuấy nhẹ vào chất lỏng giải phóng, theo đó các bọt khí được giải phóng và bắt đầu nổi lên trong nước theo Định luật Stoke: các bọt khí lớn hơn sẽ nổi lên nhanh hơn các bọt khí nhỏ hơn. Ở phía trên cùng của cột riser, một chảo nổi được gắn vào một cân có độ chính xác cao sẽ đo sự thay đổi về trọng lượng của chảo do sự nổi lên của các bọt khí. Những thay đổi đó được thu thập liên tục trong quá trình thử nghiệm kéo dài 25 phút và phần mềm sẽ phân tích thông tin để tính toán sự phân bố kích thước của các bọt khí, bề mặt riêng và hệ số khoảng cách.

• CrackScope là một kính hiển vi nhỏ, nhẹ và tiện lợi có thể mang theo với độ phóng đại 25 lần. Nó có thang đo tích hợp để đo chiều rộng vết nứt và một thang đo khác trên vòng điều chỉnh tiêu cự để chỉ báo độ sâu.

Hệ thống PROOVE´it 8 kênh, có khả năng thử nghiệm từ 5 đến 60 Volt, có thể thực hiện:

• “Thử nghiệm thấm clorua nhanh (RCPT)” hoặc “Thử nghiệm Coulomb” theo ASTM C1202 hoặc AASHTO T 277 bằng cách xác định tổng điện tích truyền qua mẫu bê tông bão hòa khi áp dụng điện thế trên mẫu
• “Hệ số di chuyển clorua” bằng cách đo độ sâu thâm nhập của các ion clorua sau khi áp dụng điện thế vào mẫu theo Nordtest Build 492 hoặc EN 12390-18.
• Độ dẫn điện hoặc điện trở suất khối có thể được xác định theo ASTM C1760 nếu dòng điện chạy qua mẫu bê tông bão hòa được đo trong vòng 1 phút.
• Dễ dàng lắp ráp, các ô đo tự động niêm phong có sẵn cho các thử nghiệm khác nhau.

• VAKKA sensors là cảm biến maturity không dây do Germann Instruments phát triển, được chôn trực tiếp trong bê tông mới đổ và đo nhiệt độ + độ ẩm tới sâu 3 m. Thiết bị tuân thủ ASTM C1074 (độ chín maturation) và ASTM F2170, giúp đưa ra quyết định thi công chính xác ngay sau khi đổ bê tông

• Thiết bị này dựa trên kỹ thuật cảm ứng xung. Một xung dòng điện lặp lại được áp dụng cho các cuộn dây trong đầu dò có từ trường tạo ra dòng điện xoáy trong một thanh nằm bên dưới đầu dò. Thiết bị đo biên độ của dòng điện cảm ứng, phụ thuộc vào hướng, độ sâu và kích thước của thanh.

• CorroWatch cho phép xác định hoạt động ăn mòn theo chức năng của khoảng cách lớp phủ. Chiều cao của cực dương có thể được điều chỉnh theo độ dày của lớp phủ bê tông.
• Để dự đoán thời điểm hoạt động ăn mòn đã đến cực dương, dòng điện giữa từng cực dương và cực âm được đo bằng Ampe kế Zero Ohm cầm tay hoặc máy ghi dữ liệu. Khi quá trình ăn mòn bắt đầu, dòng điện đo được tăng lên đáng kể.

• RAT (Rapid Alkali Content Test) là bộ kit cầm tay từ Germann Instruments dùng để đo nhanh hàm lượng ion sodium (Na⁺) và potassium (K⁺) trong bê tông tươi hoặc bột bê tông đã đóng rắn, giúp đánh giá nguy cơ phản ứng kiềm–silica (ASR) – nguyên nhân gây nứt, phá hủy kết cấu bê tông

• Pulsar của Germann Instruments là thiết bị UPV cầm tay, nhẹ, không cần coupling gel, sử dụng 7 transducer điểm tiếp xúc khô (DPC) trên mỗi anten để đo vận tốc sóng siêu âm qua bề mặt bê tông. Thiết bị này giúp kiểm tra chất lượng bê tông nhanh chóng và chuyên nghiệp

• Merlin sử dụng phương pháp đo bốn điểm để xác định chính xác điện trở của mẫu đối với dòng điện xoay chiều tần số 325 Hz, qua đó giảm thiểu ảnh hưởng của miếng bọt dẫn điện và áp lực tiếp xúc từ các điện cực.
• Điện trở suất (hoặc nghịch đảo của nó là độ dẫn điện) của mẫu bê tông bão hòa cung cấp thông tin nhanh chóng về khả năng chống lại sự xâm nhập của ion clorua thông qua cơ chế khuếch tán.

• EyeCon là một thiết bị cầm tay di động, một kênh, máy kiểm tra xung-phản xạ, để phát hiện khuyết tật và đo độ dày. Với các đầu dò bổ sung, EyeCon cũng có thể được sử dụng để đo vận tốc xung siêu âm truyền thống.

• BOND‑TEST là thiết bị đo kéo tách (pull-off test) không phá hủy, đo độ bám dính của lớp sửa chữa, overlay, phủ bề mặt bê tông hoặc vật liệu kết cấu theo tiêu chuẩn ASTM C1583

• Bề mặt tại vị trí thử nghiệm được mài bằng dụng cụ bào và tạo một lỗ 18,4 mm vuông góc với bề mặt bằng mũi khoan kim cương. Một rãnh (khe) được định tuyến trong lỗ có đường kính 25 mm và sâu 25 mm. Một vòng chẻ được mở rộng trong rãnh và kéo ra bằng máy kéo phản ứng với vòng áp lực ngược đường kính 55 mm. Bê tông trong thanh chống giữa vòng mở rộng và vòng áp lực ngược đang chịu nén. Do đó, lực kéo ra cực đại F cần thiết để kéo vòng ra có liên quan trực tiếp đến cường độ nén.
• CAPO-TEST cung cấp trong vòng chưa đầy 15 phút ước tính chính xác về cường độ tại chỗ dựa trên mối  tương quan chung được xác định rõ ràng với cường độ nén được đo bằng cách sử dụng các hình trụ hoặc  khối lập phương tiêu chuẩn.  Kết quả không bị ảnh hưởng bởi các điều kiện bề mặt như kết cấu, độ ẩm, độ cứng hoặc  độ sâu cacbonat hóa, như các phương pháp khác như búa nảy, vận tốc xung siêu âm (UPV)  hoặc đầu dò Windsor. Do đó, CAPO-Test có thể được sử dụng một cách tự tin mà không nhất thiết phải  phát triển mối tương quan cụ thể tại địa điểm.

• Mẫu bê tông được cắt, nghiền, đánh bóng và nhuộm màu trong phòng thí nghiệm được gắn trên bệ di chuyển XYZ được đặt bên dưới một camera video. Bộ điều khiển RapidAir tự động di chuyển bệ và phần mềm xác định phần tổng chiều dài đi qua các lỗ rỗng khí màu trắng. Phép đo được thực hiện trong vòng 12 phút đối với phân tích đường thẳng và trong vòng 30 phút đối với số điểm đã sửa đổi.
• Sau khi quét hoàn tất, các thông số lỗ rỗng khí được tính theo ASTM C457 hoặc EN 480-11. Ngoài ra, có sẵn bản trình bày đồ họa về phân bố lỗ rỗng khí và dữ liệu thô.

• Bên cạnh việc sử dụng phương pháp truyền thống để giải thích kết quả của phương pháp va chạm-phản xạ, phần mềm Echolyst còn kết hợp các kỹ thuật cải tiến để tạo ra các biểu diễn trực quan 2 chiều (2-D) và 3 chiều (3-D) về các phép đo thu được từ các điểm thử nghiệm dạng lưới.
• Bản chất của Echolyst là kỹ thuật sử dụng biên độ của các thành phần tần số khác nhau thu được tại các điểm lưới để xây dựng mô hình thể tích của vùng thử nghiệm, từ đó vị trí của các giao diện phản xạ có thể được biểu diễn dưới dạng hình ảnh.

• Deep Purple & Rainbow Indicator là thuốc thử dạng dung dịch xịt chuyên dùng để xác định độ sâu carbon hóa bê tông bằng cách đo pH ngay tại hiện trường . Khi pH < 9 tại vùng carbon hóa, dung dịch sẽ đổi màu, giúp xác định nhanh hiện trạng bê tông và đánh giá nguy cơ ăn mòn cốt thép.

• ERE-Probe (Điện cực tham chiếu nhúng) là điện cực tham chiếu mangan dioxide ổn định, tuổi thọ cao để theo dõi điện thế nửa ô của cốt thép trong các kết cấu bê tông.
• Trong các kết cấu mới, ERE-Probe được gắn vào cốt thép bằng dây đai nhựa trước khi đổ bê tông. Trong các kết cấu hiện có, một lỗ được khoan đến độ sâu cần thiết và ERE-Probe được nhúng bằng vữa xi măng thích hợp. Đầu dò có thể được sử dụng cho bê tông tiếp xúc với clorua hoặc cacbonat và sẽ không gây ăn mòn hoặc thay đổi điện thế tự nhiên của thép. Một vôn kế trở kháng cao được kết nối với cáp và được sử dụng để đo điện thế nửa ô giữa đầu dò và cốt thép.

• Mẫu bột được lấy từ bê tông đã đông cứng bằng cách khoan hoặc nghiền ( Máy nghiền Profile Grinder ) hoặc lấy từ bê tông tươi. Mẫu được trộn với một lượng chất lỏng chiết xuất cụ thể được thiết kế để loại bỏ các ion gây nhiễu, chẳng hạn như các ion sunfua, và để chiết xuất các ion clorua trong mẫu. Sau 5 phút, một điện cực chọn lọc ion clorua được nhúng vào dung dịch để xác định lượng ion clorua bằng biểu đồ hiệu chuẩn, được biểu thị dưới dạng phần trăm khối lượng bê tông.

• MIRA dựa trên phương pháp siêu âm pitch-catch và sử dụng một ăng-ten bao gồm một mảng các đầu dò tiếp xúc điểm khô (DPC), phát ra sóng cắt vào bê tông. Mảng đầu dò 4 x 12 được điều khiển bằng máy tính và dữ liệu được ghi lại được phân tích để tạo ra hình ảnh 2 chiều của các giao diện phản xạ trong mặt cắt ngang bên dưới ăng-ten. Chuỗi hình ảnh 2 chiều thu được từ quá trình quét bề mặt 2 chiều của đối tượng thử nghiệm được chuyển đến máy tính có phần mềm hình ảnh IntroView . Phần mềm lắp ráp các lát cắt 2 chiều thành hình ảnh 3 chiều hoàn chỉnh của đối tượng thử nghiệm. Sau đó, hình ảnh 3 chiều có thể được xử lý để giải thích kết quả thử nghiệm.
