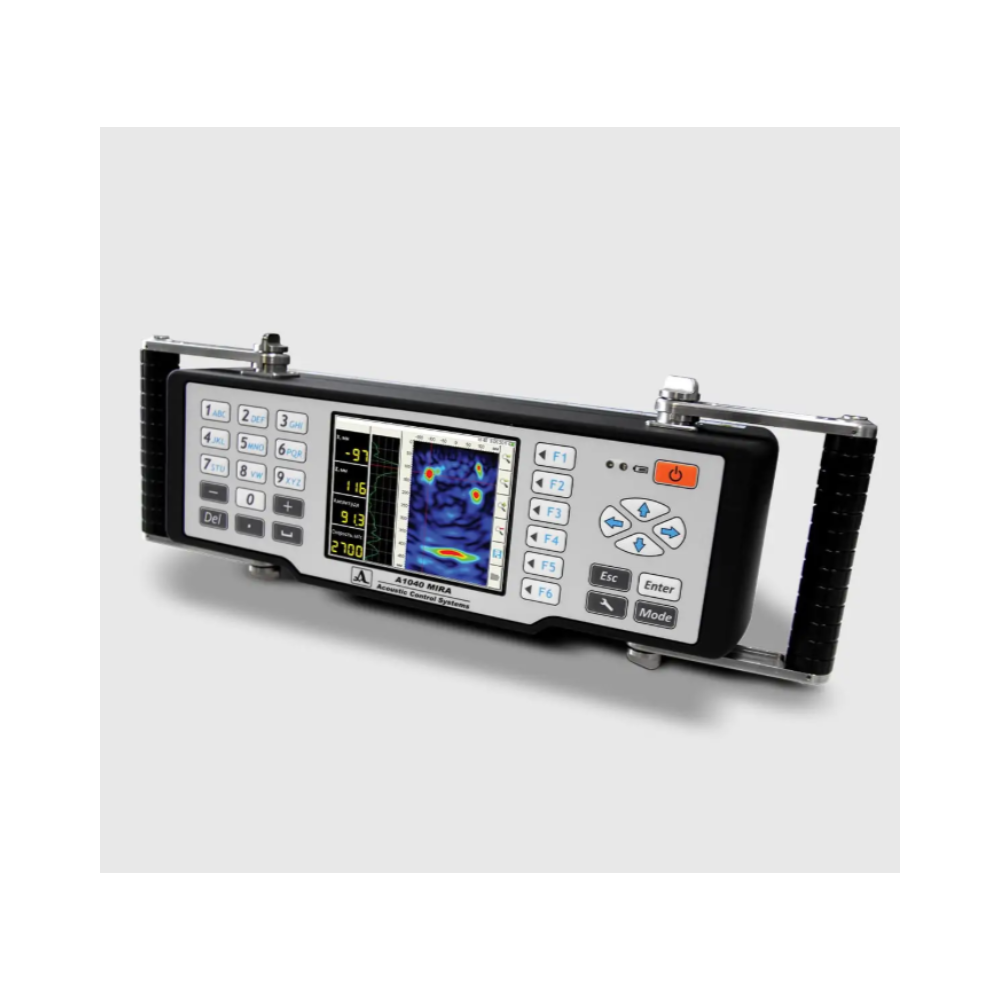

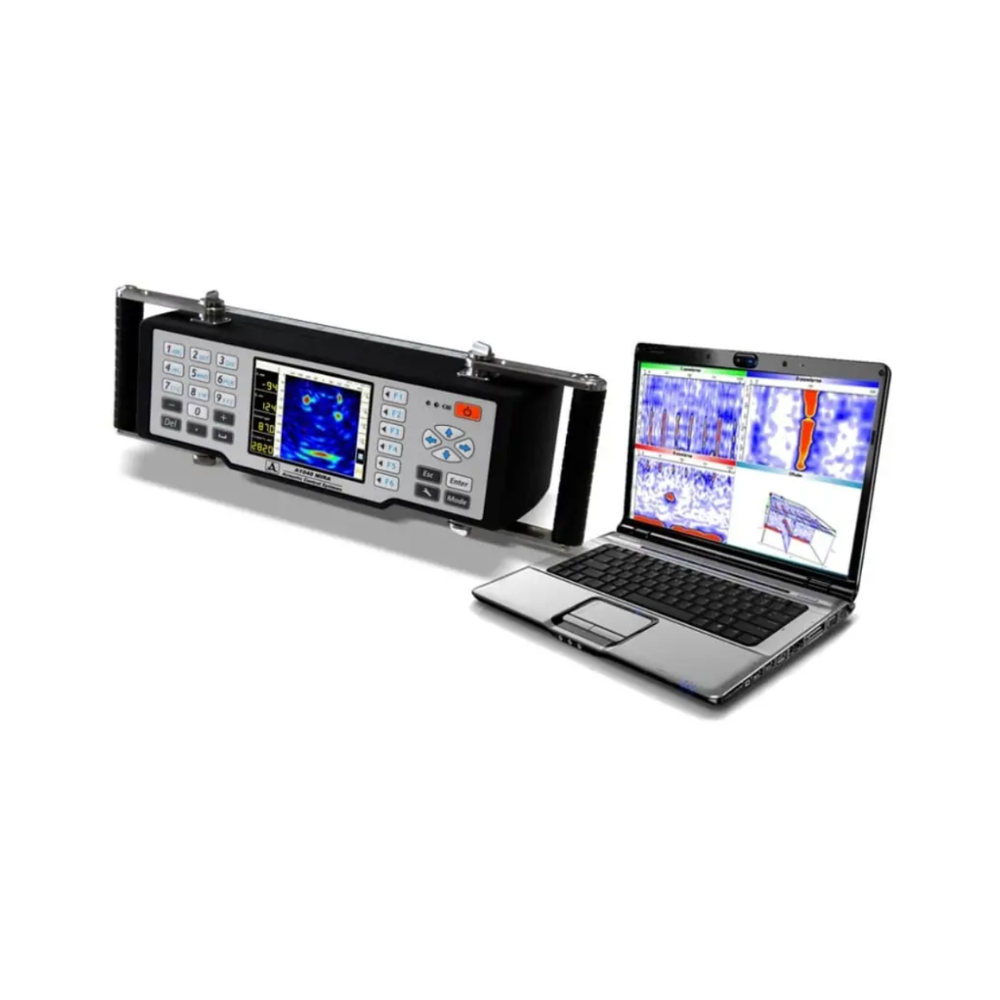

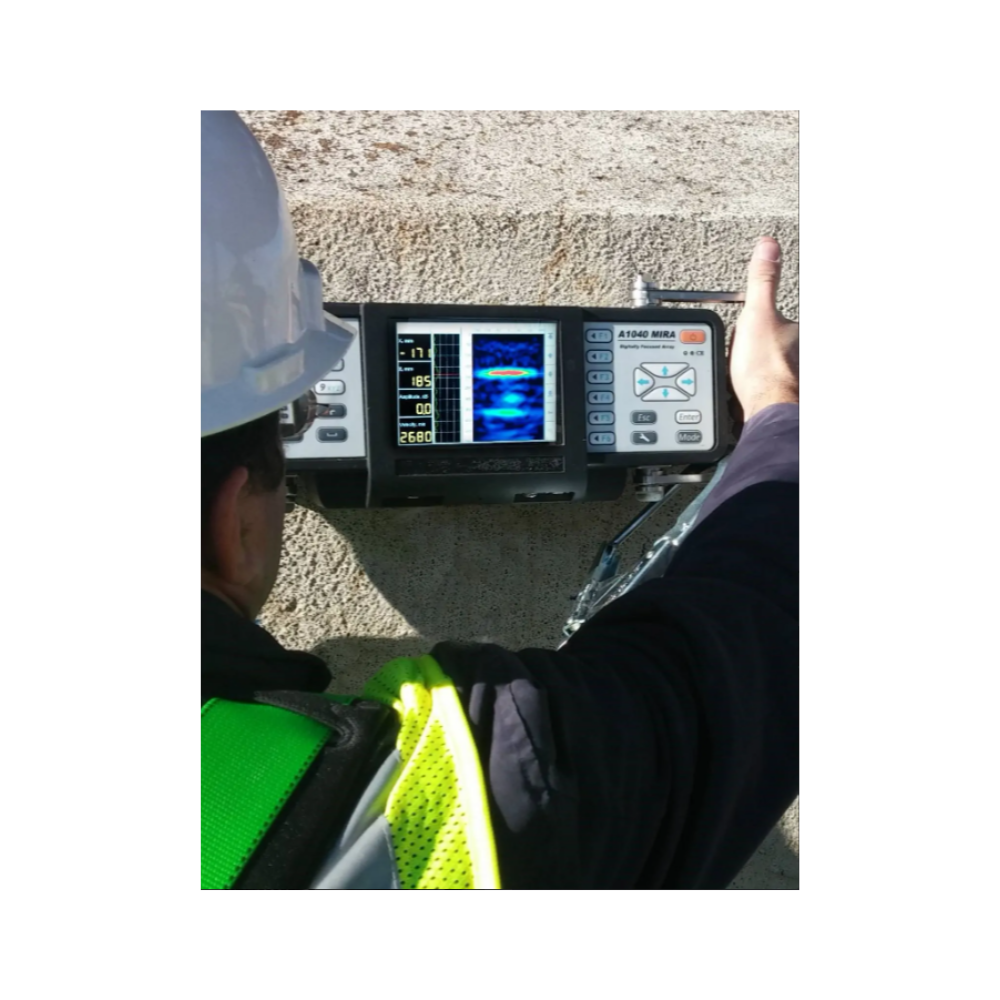

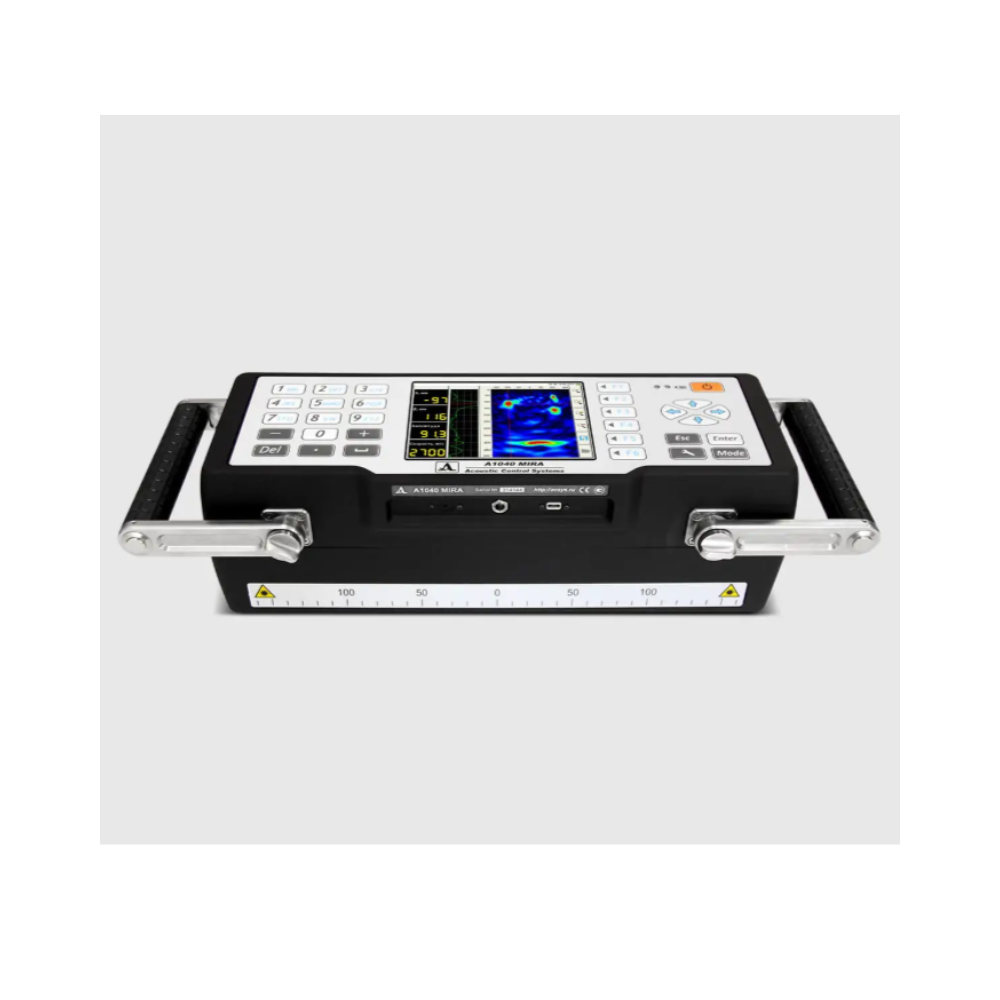

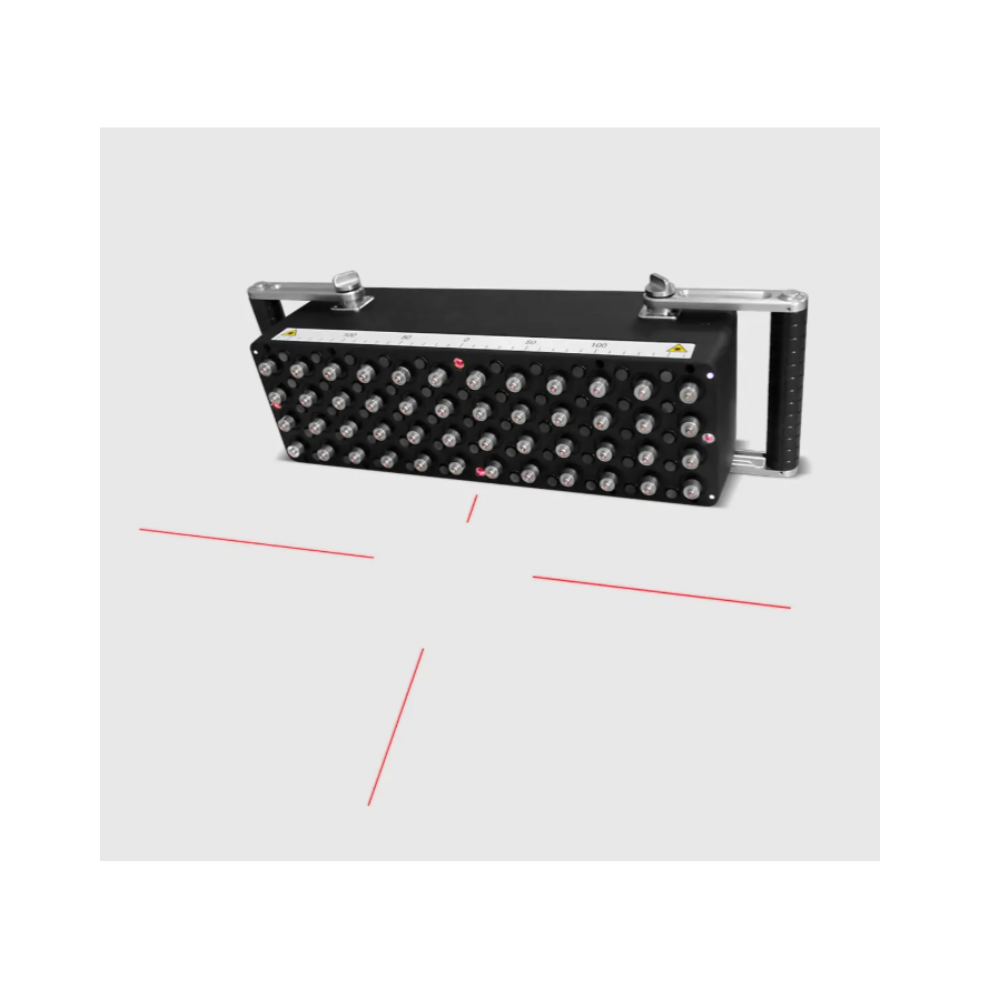

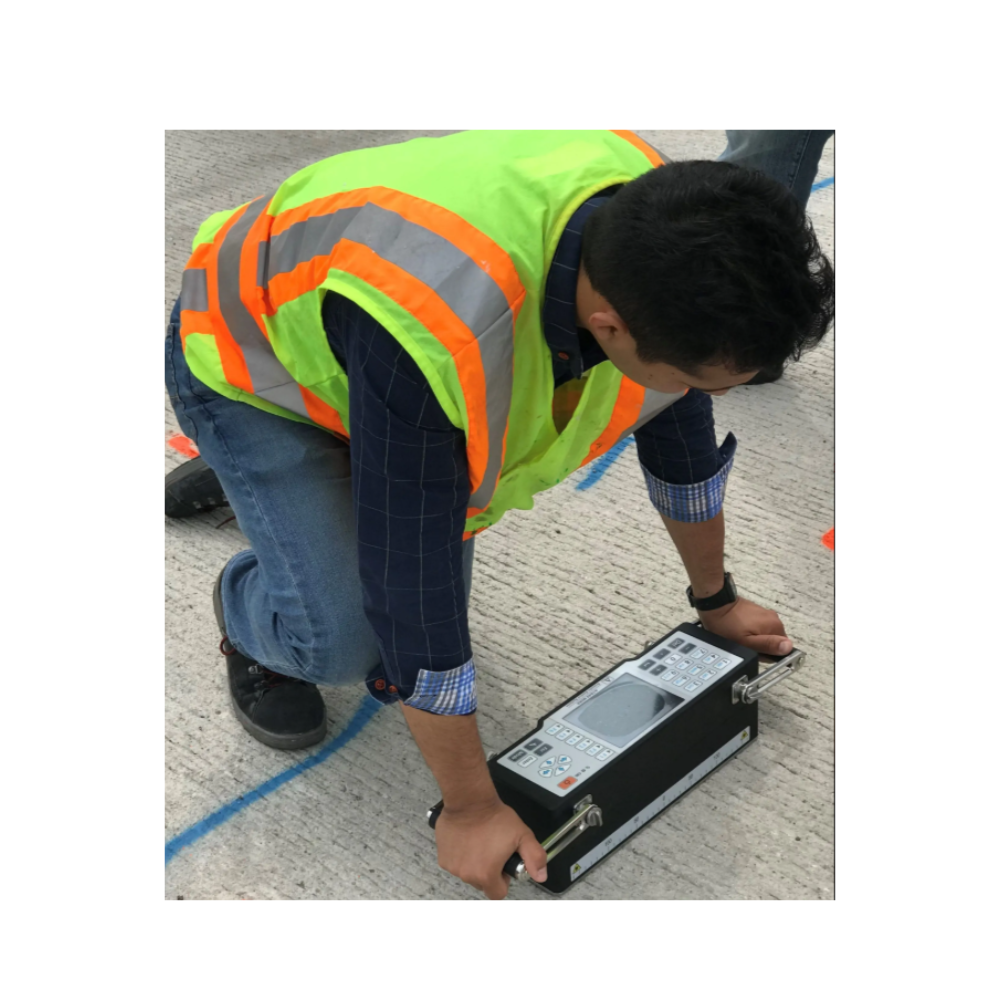

Máy quét siêu âm bê tông MIRA

• s’MASH là hệ thống Impulse‑Response (IR) cầm tay và di động từ Germann Instruments – sử dụng búa mềm cảm biến lực để phát sóng uốn qua kết cấu bê tông, thu bằng cảm biến địa chấn (geophone), rồi phân tích phổ đáp ứng để xác định đặc trưng độ rung và khu vực có khuyết tật. Thiết bị tuân thủ tiêu chuẩn ASTM C1740 về kiểm tra tấm bê tông bằng phương pháp đáp ứng xung

• Bề mặt tại vị trí thử nghiệm được mài bằng dụng cụ bào và tạo một lỗ 18,4 mm vuông góc với bề mặt bằng mũi khoan kim cương. Một rãnh (khe) được định tuyến trong lỗ có đường kính 25 mm và sâu 25 mm. Một vòng chẻ được mở rộng trong rãnh và kéo ra bằng máy kéo phản ứng với vòng áp lực ngược đường kính 55 mm. Bê tông trong thanh chống giữa vòng mở rộng và vòng áp lực ngược đang chịu nén. Do đó, lực kéo ra cực đại F cần thiết để kéo vòng ra có liên quan trực tiếp đến cường độ nén.
• CAPO-TEST cung cấp trong vòng chưa đầy 15 phút ước tính chính xác về cường độ tại chỗ dựa trên mối  tương quan chung được xác định rõ ràng với cường độ nén được đo bằng cách sử dụng các hình trụ hoặc  khối lập phương tiêu chuẩn.  Kết quả không bị ảnh hưởng bởi các điều kiện bề mặt như kết cấu, độ ẩm, độ cứng hoặc  độ sâu cacbonat hóa, như các phương pháp khác như búa nảy, vận tốc xung siêu âm (UPV)  hoặc đầu dò Windsor. Do đó, CAPO-Test có thể được sử dụng một cách tự tin mà không nhất thiết phải  phát triển mối tương quan cụ thể tại địa điểm.

• EyeCon là một thiết bị cầm tay di động, một kênh, máy kiểm tra xung-phản xạ, để phát hiện khuyết tật và đo độ dày. Với các đầu dò bổ sung, EyeCon cũng có thể được sử dụng để đo vận tốc xung siêu âm truyền thống.

• Thiết bị này dựa trên kỹ thuật cảm ứng xung. Một xung dòng điện lặp lại được áp dụng cho các cuộn dây trong đầu dò có từ trường tạo ra dòng điện xoáy trong một thanh nằm bên dưới đầu dò. Thiết bị đo biên độ của dòng điện cảm ứng, phụ thuộc vào hướng, độ sâu và kích thước của thanh.

• Bên cạnh việc sử dụng phương pháp truyền thống để giải thích kết quả của phương pháp va chạm-phản xạ, phần mềm Echolyst còn kết hợp các kỹ thuật cải tiến để tạo ra các biểu diễn trực quan 2 chiều (2-D) và 3 chiều (3-D) về các phép đo thu được từ các điểm thử nghiệm dạng lưới.
• Bản chất của Echolyst là kỹ thuật sử dụng biên độ của các thành phần tần số khác nhau thu được tại các điểm lưới để xây dựng mô hình thể tích của vùng thử nghiệm, từ đó vị trí của các giao diện phản xạ có thể được biểu diễn dưới dạng hình ảnh.

• COMA-Meter (COncrete MAturity-Meter) được sử dụng để đo độ chín của bê tông mới đúc ở độ sâu 80 mm tính từ bề mặt.
• Một ống mao dẫn thủy tinh chứa một chất lỏng đặc biệt mà tốc độ bay hơi thay đổi theo nhiệt độ theo phương trình Arrhenius được sử dụng để xác định độ trưởng thành của bê tông từ lịch sử nhiệt độ của nó. Sau khi bê tông được đúc, COMA-Meter được đẩy vào bê tông tươi và chất lỏng trong ống mao dẫn sẽ bay hơi với tốc độ do nhiệt độ và thời gian xác định. Mức chất lỏng, có thể đọc được trên thang đo, đo độ trưởng thành của bê tông được nêu theo đơn vị M20, là số ngày tương đương bảo dưỡng ở 20 ºC.

• Merlin sử dụng phương pháp đo bốn điểm để xác định chính xác điện trở của mẫu đối với dòng điện xoay chiều tần số 325 Hz, qua đó giảm thiểu ảnh hưởng của miếng bọt dẫn điện và áp lực tiếp xúc từ các điện cực.
• Điện trở suất (hoặc nghịch đảo của nó là độ dẫn điện) của mẫu bê tông bão hòa cung cấp thông tin nhanh chóng về khả năng chống lại sự xâm nhập của ion clorua thông qua cơ chế khuếch tán.

• GWT đo độ thẩm thấu của nước vào bề mặt thử nghiệm dưới áp suất được áp dụng. Một buồng áp suất chứa một miếng đệm kín nước được cố định chặt vào bề mặt bằng hai kìm kẹp neo hoặc bằng một tấm hút.
• Buồng được đổ đầy nước và nắp trên của buồng được xoay cho đến khi áp suất nước mong muốn được hiển thị trên đồng hồ đo. Khi nước thẩm thấu vào bê tông, áp suất đã chọn được duy trì bằng đồng hồ đo micrômet đẩy piston vào buồng. Chuyển động của piston bù cho thể tích nước thẩm thấu vào vật liệu.
• Chuyển động của piston theo thời gian được ghi lại và tốc độ piston di chuyển tính bằng µm/giây được sử dụng để mô tả độ thẩm thấu của bề mặt thử nghiệm theo những cách khác nhau.

• Máy đo giãn nở kỹ thuật số Auto-Shrink được thiết kế để đo tuyến tính độ co ngót tự nhiên (giảm thể tích) trong vữa hoặc hồ xi măng đông cứng được bảo dưỡng trong điều kiện kín. Một khuôn nhựa gợn sóng đặc biệt được sử dụng để ngăn ngừa mất độ ẩm và cho phép mẫu co lại tự do. Với Auto-Shrink, có thể đo biến dạng theo thời gian của các mẫu khác nhau cùng lúc trong nhiều tuần hoặc thậm chí nhiều năm. Thử nghiệm độ co ngót tự nhiên.

• ERE-Probe (Điện cực tham chiếu nhúng) là điện cực tham chiếu mangan dioxide ổn định, tuổi thọ cao để theo dõi điện thế nửa ô của cốt thép trong các kết cấu bê tông.
• Trong các kết cấu mới, ERE-Probe được gắn vào cốt thép bằng dây đai nhựa trước khi đổ bê tông. Trong các kết cấu hiện có, một lỗ được khoan đến độ sâu cần thiết và ERE-Probe được nhúng bằng vữa xi măng thích hợp. Đầu dò có thể được sử dụng cho bê tông tiếp xúc với clorua hoặc cacbonat và sẽ không gây ăn mòn hoặc thay đổi điện thế tự nhiên của thép. Một vôn kế trở kháng cao được kết nối với cáp và được sử dụng để đo điện thế nửa ô giữa đầu dò và cốt thép.

• BOND‑TEST là thiết bị đo kéo tách (pull-off test) không phá hủy, đo độ bám dính của lớp sửa chữa, overlay, phủ bề mặt bê tông hoặc vật liệu kết cấu theo tiêu chuẩn ASTM C1583

• VAKKA sensors là cảm biến maturity không dây do Germann Instruments phát triển, được chôn trực tiếp trong bê tông mới đổ và đo nhiệt độ + độ ẩm tới sâu 3 m. Thiết bị tuân thủ ASTM C1074 (độ chín maturation) và ASTM F2170, giúp đưa ra quyết định thi công chính xác ngay sau khi đổ bê tông

• ICAR Plus được thiết kế để xác định ứng suất chảy tĩnh, ứng suất chảy động và độ nhớt dẻo của bê tông.
• Một ứng suất chảy tĩnh cao là điều mong muốn vì nó giúp giảm áp lực lên ván khuôn và tăng khả năng chống phân tầng.
• Tuy nhiên, để dễ bơm, dễ đổ và tự đầm lèn, thì ứng suất chảy động thấp là cần thiết.
• Độ nhớt động mang lại tính kết dính và giúp hạn chế hiện tượng phân tầng khi bê tông đang chảy.
• Do đó, bằng cách xác định đường cong dòng chảy động học của các hỗn hợp bê tông, có thể đạt được sự cân bằng tối ưu giữa khả năng chảy linh hoạt và khả năng chống phân tầng.
• Những đánh giá dạng này không thể thực hiện được bằng các phép thử truyền thống dựa trên độ sụt.

• Surfer đo thời gian truyền xung từ máy phát đến máy thu và tính toán vận tốc xung bằng cách sử dụng khoảng cách đã biết giữa hai đầu dò tiếp xúc điểm khô (DPC) được đưa vào tiếp xúc với bề mặt của vật thể thử nghiệm. Do đó, có thể đo vận tốc xung siêu âm mà không cần tiếp cận các mặt đối diện của vật thể thử nghiệm. Ngược lại với các thiết bị đo vận tốc xung truyền thống (dựa trên truyền qua), Surfer đo tốc độ sóng trong bê tông gần bề mặt.

• CORECASE có nòng lấy lõi bằng nhôm thành mỏng, cùng với mũi khoan kim cương hiệu suất cao và khớp nối đặc biệt cho máy khoan giúp giảm thiểu độ rung, cho phép lấy lõi có đường kính chính xác, có cạnh thẳng và nhẵn, vuông góc với bề mặt.

• RAT (Rapid Alkali Content Test) là bộ kit cầm tay từ Germann Instruments dùng để đo nhanh hàm lượng ion sodium (Na⁺) và potassium (K⁺) trong bê tông tươi hoặc bột bê tông đã đóng rắn, giúp đánh giá nguy cơ phản ứng kiềm–silica (ASR) – nguyên nhân gây nứt, phá hủy kết cấu bê tông

• Thiết bị cầm tay GalvaPulse đánh giá tốc độ ăn mòn của cốt thép bằng cách đo điện trở phân cực sử dụng kỹ thuật xung tĩnh điện trong đó xung dòng điện được áp vào cốt thép từ điện cực tham chiếu clorua bạc đối diện (Ag/AgCl) được đặt trên bề mặt bê tông.
• Cốt thép được phân cực theo hướng anot so với thế ăn mòn tự do của nó, Ecorr. Sự thay đổi kết quả của thế điện hóa của cốt thép được ghi lại như một hàm của thời gian. Điện trở phân cực của cốt thép được tính toán bằng cách khớp đường cong của dữ liệu này và bằng phương trình Stern-Geary và định luật Faraday, tốc độ ăn mòn được ước tính.

• Một miếng chèn có đĩa thép, đường kính 25 mm ở độ sâu 25 mm, được đúc vào bê tông. Sau khi bê tông đã cứng lại, đĩa được kéo về phía tâm chống lại vòng đệm đối trọng có đường kính 55 mm trên bề mặt thử nghiệm. Lực F cần thiết để kéo miếng chèn ra tạo ra ứng suất nén trong thanh chống giữa đĩa và vòng đệm đối trọng. Tải được thực hiện theo lực cần thiết, trong trường hợp đó, thử nghiệm không phá hủy, hoặc theo tải trọng cực đại, dẫn đến vết nứt tròn đường kính 55 mm hơi nhô lên trên bề mặt. Nếu kéo ra, lỗ hình nón có thể dễ dàng được vá bằng vữa sửa chữa không co ngót.

• Mẫu bê tông được cắt, nghiền, đánh bóng và nhuộm màu trong phòng thí nghiệm được gắn trên bệ di chuyển XYZ được đặt bên dưới một camera video. Bộ điều khiển RapidAir tự động di chuyển bệ và phần mềm xác định phần tổng chiều dài đi qua các lỗ rỗng khí màu trắng. Phép đo được thực hiện trong vòng 12 phút đối với phân tích đường thẳng và trong vòng 30 phút đối với số điểm đã sửa đổi.
• Sau khi quét hoàn tất, các thông số lỗ rỗng khí được tính theo ASTM C457 hoặc EN 480-11. Ngoài ra, có sẵn bản trình bày đồ họa về phân bố lỗ rỗng khí và dữ liệu thô.

Hệ thống PROOVE´it 8 kênh, có khả năng thử nghiệm từ 5 đến 60 Volt, có thể thực hiện:

• “Thử nghiệm thấm clorua nhanh (RCPT)” hoặc “Thử nghiệm Coulomb” theo ASTM C1202 hoặc AASHTO T 277 bằng cách xác định tổng điện tích truyền qua mẫu bê tông bão hòa khi áp dụng điện thế trên mẫu
• “Hệ số di chuyển clorua” bằng cách đo độ sâu thâm nhập của các ion clorua sau khi áp dụng điện thế vào mẫu theo Nordtest Build 492 hoặc EN 12390-18.
• Độ dẫn điện hoặc điện trở suất khối có thể được xác định theo ASTM C1760 nếu dòng điện chạy qua mẫu bê tông bão hòa được đo trong vòng 1 phút.
• Dễ dàng lắp ráp, các ô đo tự động niêm phong có sẵn cho các thử nghiệm khác nhau.
