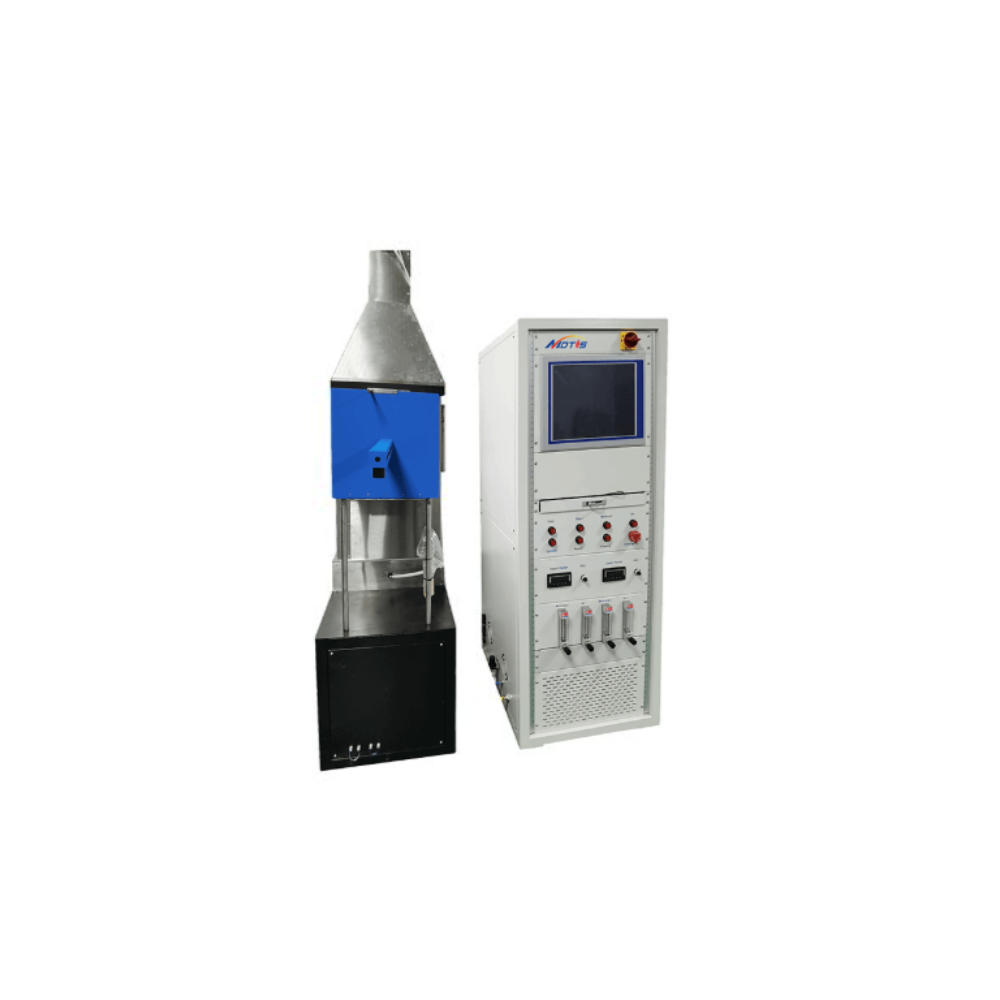

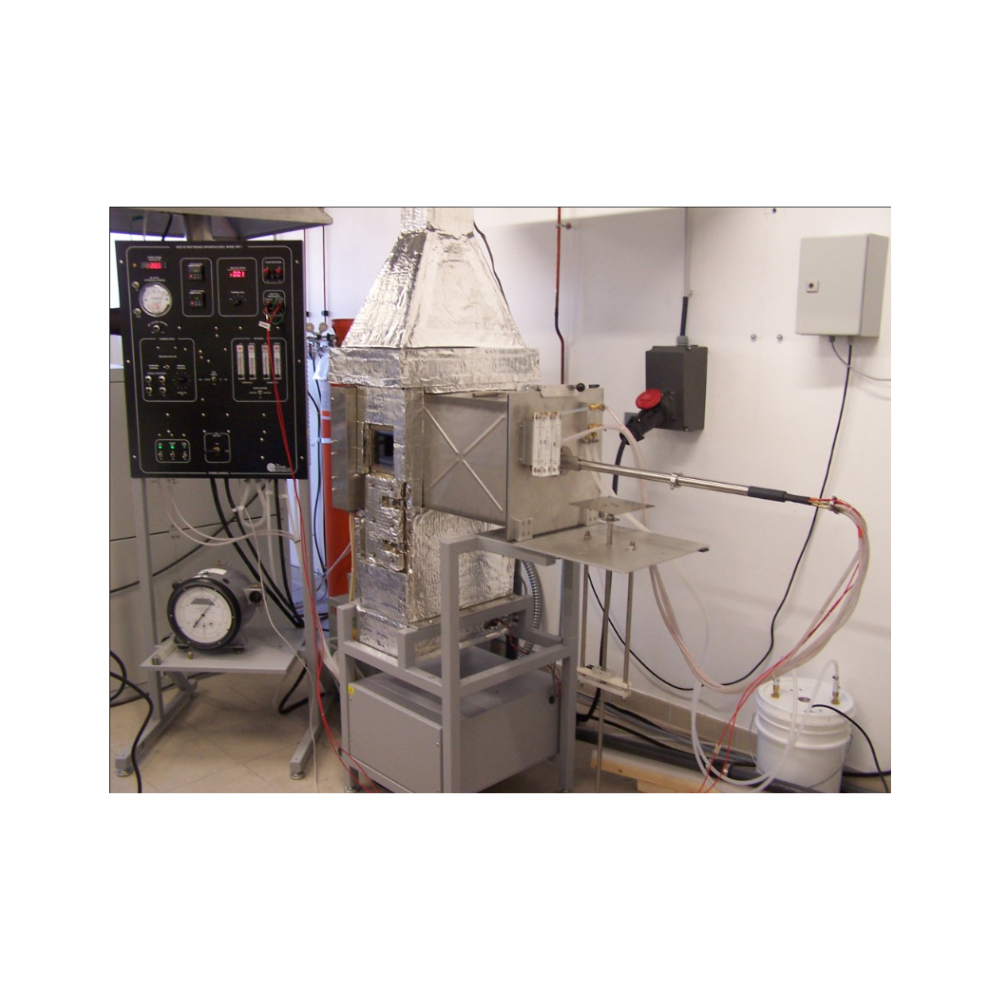

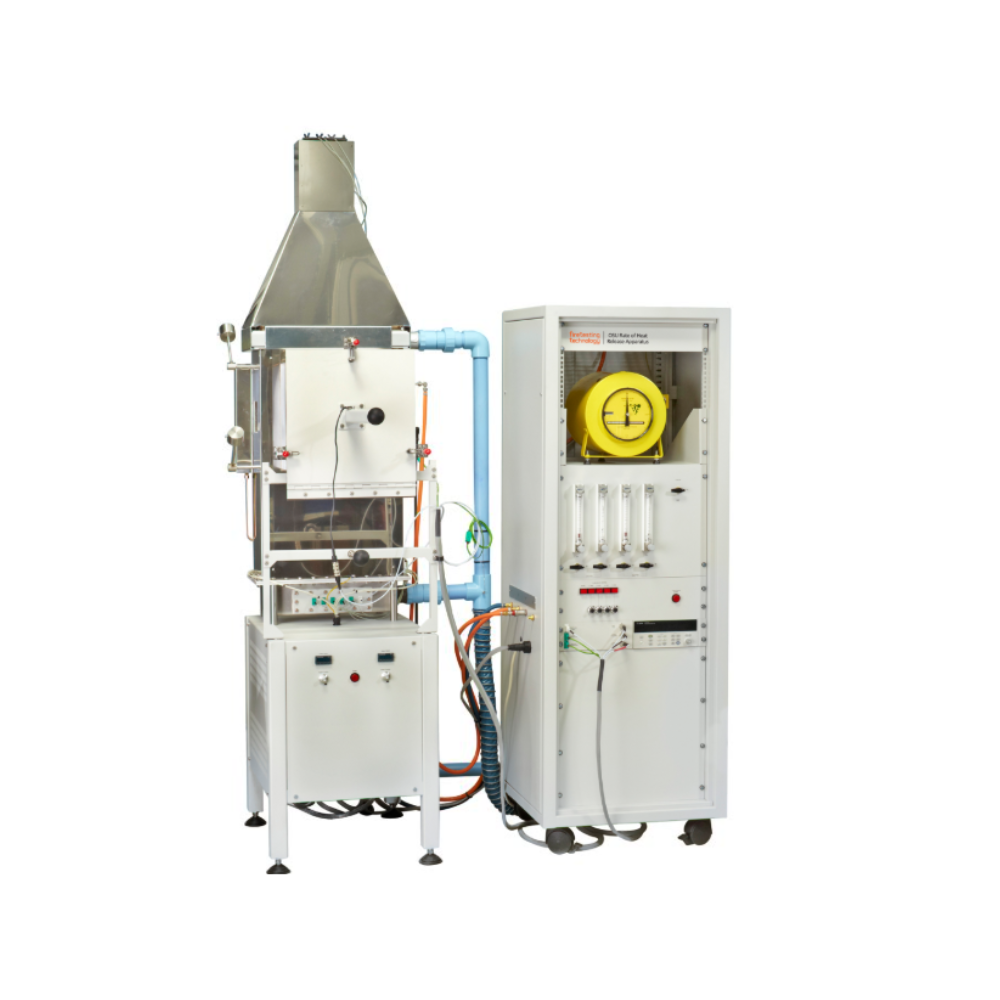

Máy đo tốc độ tỏa nhiệt OSU

Thiết bị này được sử dụng rộng rãi để đánh giá mức độ an toàn cháy nổ của các vật liệu như:

• Tấm trần và vách ngăn
• Cấu trúc bếp trên máy bay
• Tường của các tủ lớn
• Ngăn chứa đồ

Đặc điểm nổi bật của OSU Rate of Heat Release Apparatus:

• Buồng thử nghiệm: Được làm từ thép không gỉ với lớp cách nhiệt dày 25mm, có cửa kính quan sát và gioăng kín để đảm bảo môi trường thử nghiệm ổn định.

• Nguồn nhiệt: Sử dụng bốn bộ phận gia nhiệt bằng silicon carbide, loại LL kích thước 508mm x 16mm, được điều khiển bởi hai bộ điều khiển nhiệt độ PID để cung cấp nhiệt bức xạ ổn định.

• Hệ thống phân phối không khí: Cung cấp luồng không khí ổn định ở nhiệt độ 21-24 độ C với lưu lượng 0,04 mét khối mỗi giây, đảm bảo điều kiện thử nghiệm chính xác.

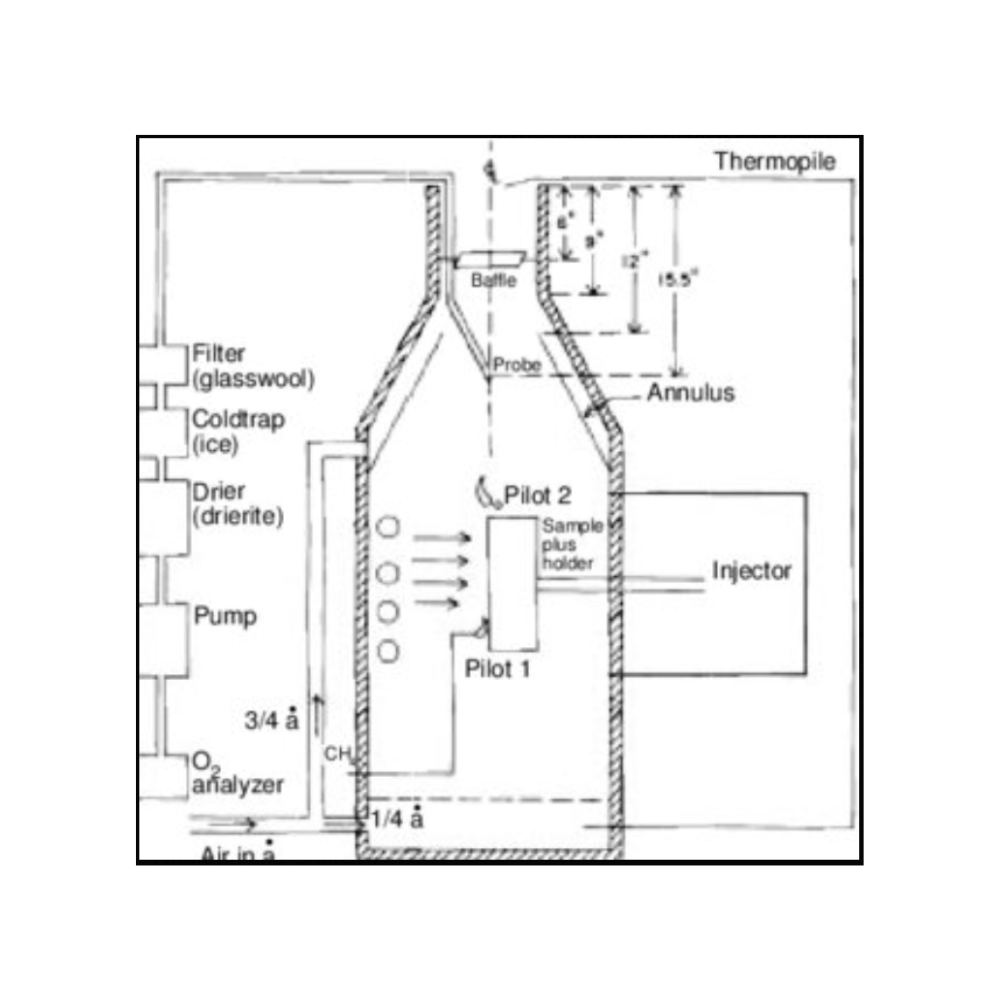

• Hệ thống đo lường: Trang bị nhiệt điện kế với năm cặp nhiệt điện nóng trong ống khói và năm cặp nhiệt điện lạnh trong buồng không khí để đo tốc độ phát nhiệt.

Hiệu chuẩn tự động: Sử dụng bộ điều khiển lưu lượng khí methane và đồng hồ đo khí ướt để tự động hiệu chuẩn hệ thống, đảm bảo độ chính xác cao trong quá trình đo lường.

Thiết bị giải phóng nhiệt OSU bao gồm

• Buồng thử nghiệm cách nhiệt 25mm làm bằng thép không gỉ, có cửa sổ quan sát bên hông và cửa đệm.
• Bốn thanh gia nhiệt silicon carbide, loại LL 508mm x 16mm.
• Thanh gia nhiệt được điều khiển bởi hai bộ điều khiển nhiệt độ PID để cung cấp bức xạ nhiệt đồng đều.
• Hệ thống phân phối không khí cung cấp luồng khí đồng đều 21-24 độ.
• Luồng khí ở tốc độ 0,04 mét khối mỗi giây.
• Thiết bị làm lạnh và truyền nhiệt cho hệ thống làm mát không khí.
• Quạt gió áp suất cao để cung cấp luồng khí.
• Nhiệt điện để đo tốc độ giải phóng nhiệt, năm mối nối cặp nhiệt điện nóng trong ống khói và năm mối nối lạnh trong buồng khí.
• Hai đồng hồ đo thông lượng nhiệt làm mát bằng nước để đo mật độ thông lượng nhiệt ở tâm và góc.
• Bộ điều khiển lưu lượng khí mêtan để hiệu chuẩn hệ thống tự động.
• Đồng hồ đo khí ướt để tự hiệu chuẩn MFC khí mêtan.
• Bốn đồng hồ đo lưu lượng phao cho đầu đốt thí điểm trên và dưới.
• Hệ thống thu thập dữ liệu.
• Phần mềm vận hành tiêu chuẩn.
• Chức năng hiệu chuẩn hệ thống tự động.
• Bảng điều khiển màn hình cảm ứng PC.

• FAR 25.853,
• FAA Fire Test Handbook,
• BSS 7322,
• AITM 2.0006,
• ASTM E906
