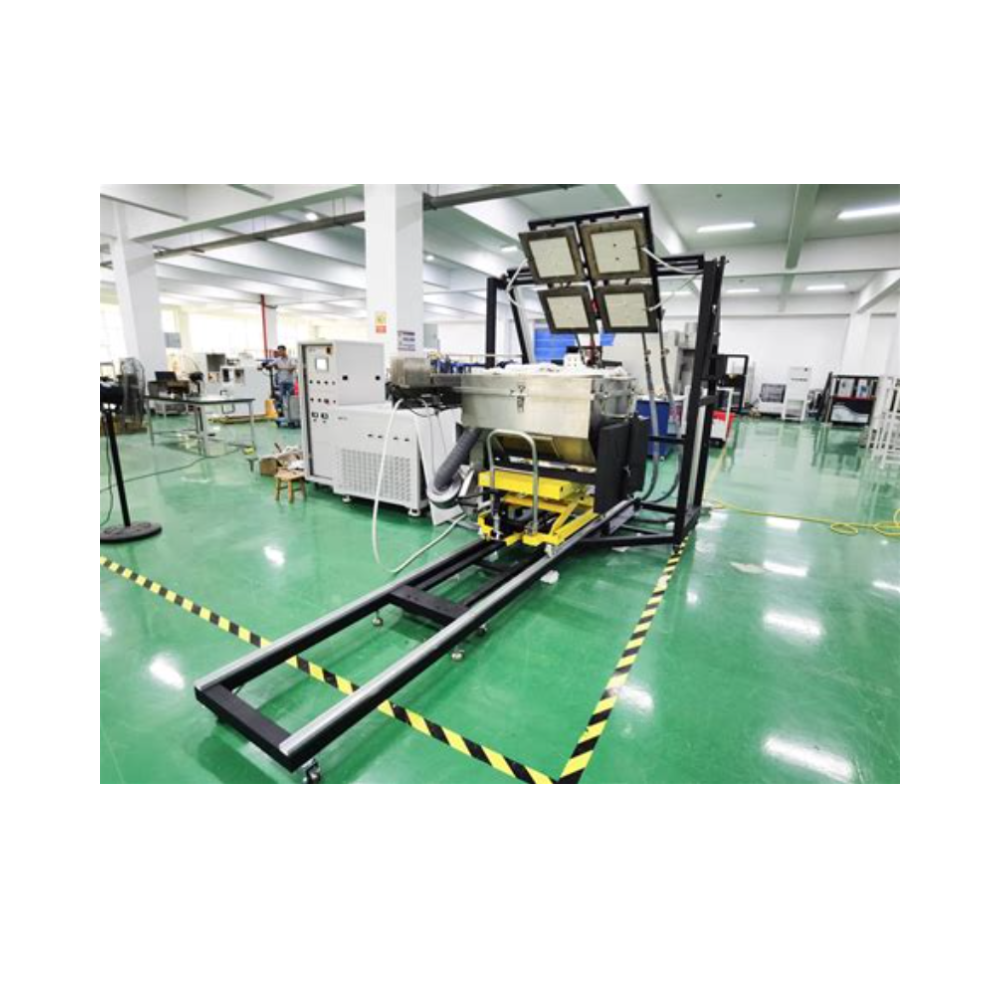

Thiết bị kiểm tra vật liệu lợp tiêu chuẩn ENV 1187 Test 4

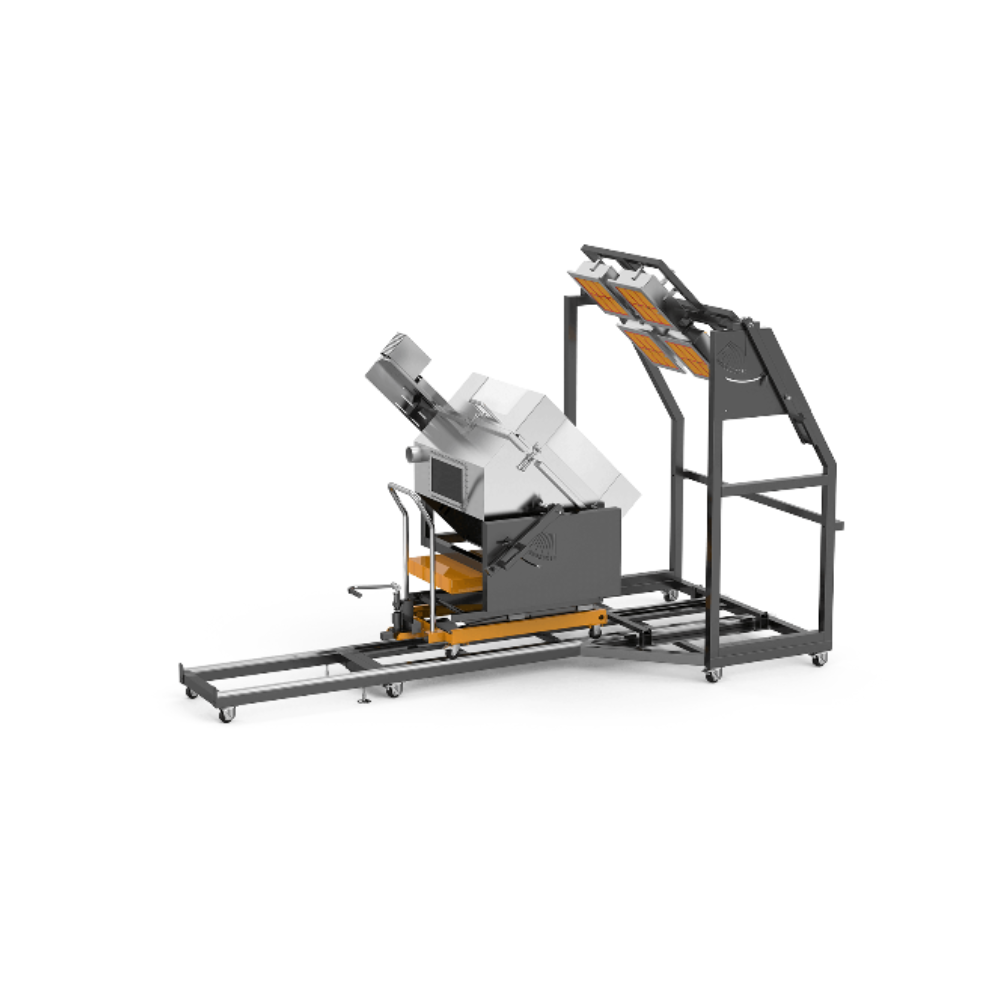

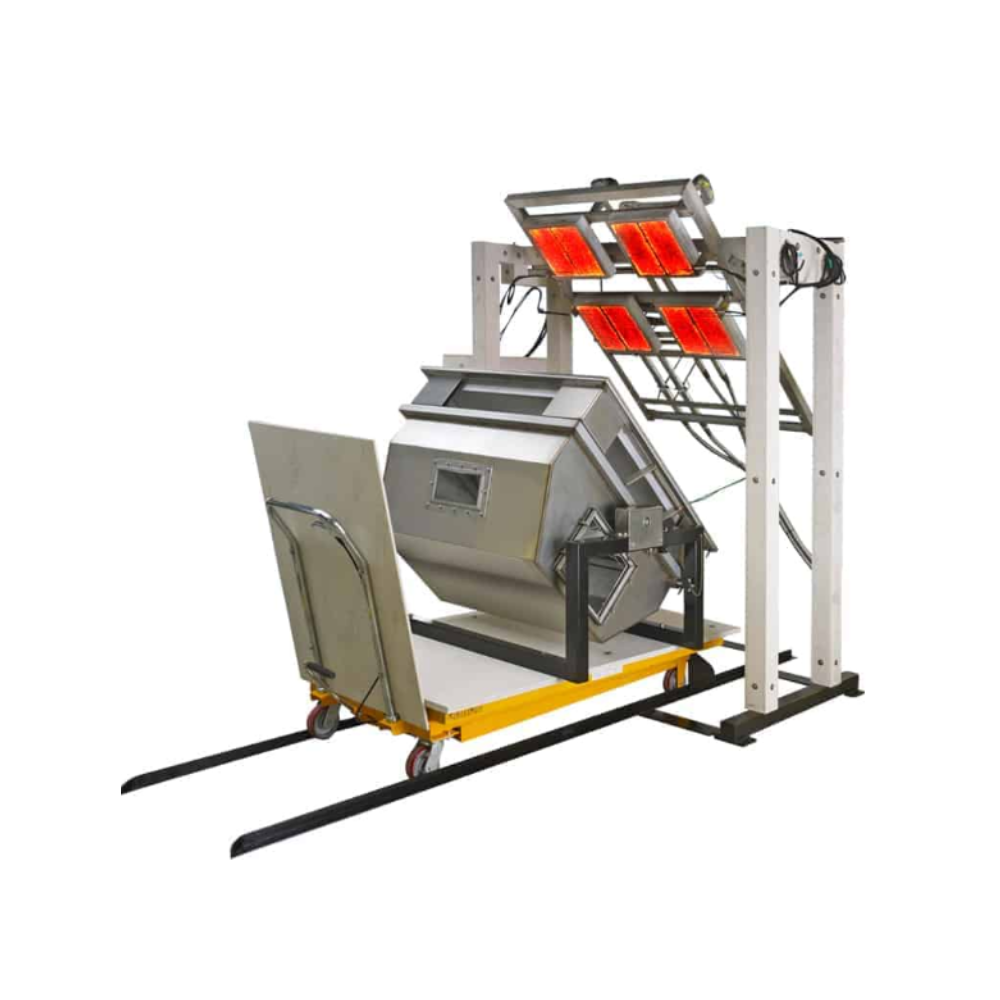

Hệ thống bao gồm các thành phần chính như nguồn nhiệt bức xạ, bộ đốt lửa, xe đẩy mẫu, giá đỡ mẫu và bảng điều khiển.

1. Nguồn nhiệt bức xạ

• Bao gồm bốn tấm bức xạ bằng gốm xốp chịu lửa kích thước 300mm x 300mm, có khả năng chịu nhiệt trên 900°C.
• Được gắn trên khung thép chắc chắn, tạo thành nguồn nhiệt bức xạ 915mm x 915mm, cung cấp dòng nhiệt 12.5 kW/m² theo tiêu chuẩn ENV 1187 Test 4.
• Có thể điều chỉnh góc 45° hoặc nằm ngang, tùy theo yêu cầu thử nghiệm.
• Mỗi tấm bức xạ được cấp nhiên liệu riêng biệt bằng khí propane và không khí.
• Trang bị bộ đánh lửa tia lửa độc lập có thể điều khiển từ xa.

2. Hệ thống đo lường và hiệu chuẩn nhiệt

• Bốn cảm biến nhiệt kiểu Schmidt-Boelter đường kính 25mm được sử dụng để hiệu chuẩn đồng thời từng tấm bức xạ, với phạm vi đo từ 0 đến 50 kW/m².
• Thiết bị làm mát cảm biến nhiệt, không cần cấp nước ngoài, hoạt động theo cơ chế tuần hoàn tự động, không cần bảo trì.
• Bộ hiệu chuẩn nhiệt bao gồm:
  • Tấm cách nhiệt bằng canxi silicat.
  • Bốn lỗ định vị sẵn.
  • Khung hỗ trợ định vị nhanh chóng.

3. Bộ đốt lửa mô phỏng (Burning Brand)

• Bộ đốt lửa mô phỏng khí đô thị, đường kính lỗ 9.5mm, tạo ra ngọn lửa dài 230mm.
• Điều chỉnh chiều cao ngọn lửa thông qua van kim chính xác.
• Hệ thống tự động di chuyển bộ đốt, cho phép đầu đốt di chuyển lên xuống 0.29m/10 giây tại vị trí trung tâm mẫu thử.

4. Giá đỡ và hệ thống mẫu thử

• Giá đỡ mẫu bằng thép không gỉ, được lắp đặt trên xe đẩy có thể di chuyển về phía nguồn nhiệt bức xạ.
• Hệ thống ray dẫn hướng có điểm dừng cố định, giúp định vị nhanh chóng.
• Góc nghiêng của giá đỡ có thể điều chỉnh 45° hoặc nằm ngang, song song với nguồn nhiệt bức xạ.
• Nắp bảo vệ mẫu thử có cửa sổ quan sát, giúp theo dõi quá trình thử nghiệm.
• Hệ thống niêm phong chắc chắn, tạo sự chênh lệch áp suất 15 Pa giữa trong và ngoài mẫu thử.
• Hệ thống mô phỏng gió kết nối với giá đỡ, tạo ra tốc độ gió 6.7m/s tác động lên mẫu thử.
• Đồng hồ đo áp suất nghiêng được sử dụng để đo áp suất trong suốt quá trình thử nghiệm.

5. Hệ thống cấp khí và điều khiển

• Hệ thống cấp khí gồm:
  • Bộ điều áp khí gas.
  • Lưu lượng kế khí gas và khí nén.
  • Van cắt tự động cho từng loại khí.
  • Bộ lọc khí, điều chỉnh áp suất khí nén.
• Bảng điều khiển độc lập, đảm bảo an toàn và chính xác trong vận hành.
• Hệ thống điều khiển màn hình cảm ứng, giúp giám sát và cài đặt thông số một cách dễ dàng.

Thiết bị kiểm tra ENV 1187 Test 4 được thiết kế để đánh giá khả năng chống cháy của vật liệu lợp mái

1. Tiêu chuẩn ENV 1187

ENV 1187 là bộ tiêu chuẩn kiểm tra khả năng chống cháy của mái lợp, bao gồm bốn phương pháp thử nghiệm khác nhau (Test 1, Test 2, Test 3 và Test 4). Trong đó, Test 4 mô phỏng các điều kiện cháy nghiêm ngặt hơn, bao gồm:

• Bức xạ nhiệt với cường độ 12.5 kW/m².
• Tiếp xúc với ngọn lửa trực tiếp từ bộ đốt lửa mô phỏng khí đô thị.
• Mô phỏng tác động của gió, tạo áp suất chênh lệch 15 Pa và luồng không khí 6.7m/s.

2. Tiêu chuẩn EN 13501-5

ENV 1187 Test 4 là một phần của tiêu chuẩn EN 13501-5, được sử dụng để phân loại khả năng chống cháy của hệ thống mái lợp theo các cấp độ sau:

• BROOF (t1, t2, t3, t4): Mức cao nhất, không bị lan truyền lửa.
• CROOF, DROOF, EROOF, FROOF: Các mức thấp hơn, có nguy cơ lan truyền lửa cao hơn.

3. Các tiêu chuẩn liên quan khác

• ISO 9705 – Đánh giá nguy cơ cháy của vật liệu xây dựng.
• ISO 5657 – Kiểm tra tính cháy của vật liệu khi tiếp xúc với nguồn nhiệt bức xạ.
• EN 13823 (SBI Test) – Đánh giá sự phát triển lửa của vật liệu xây dựng.
