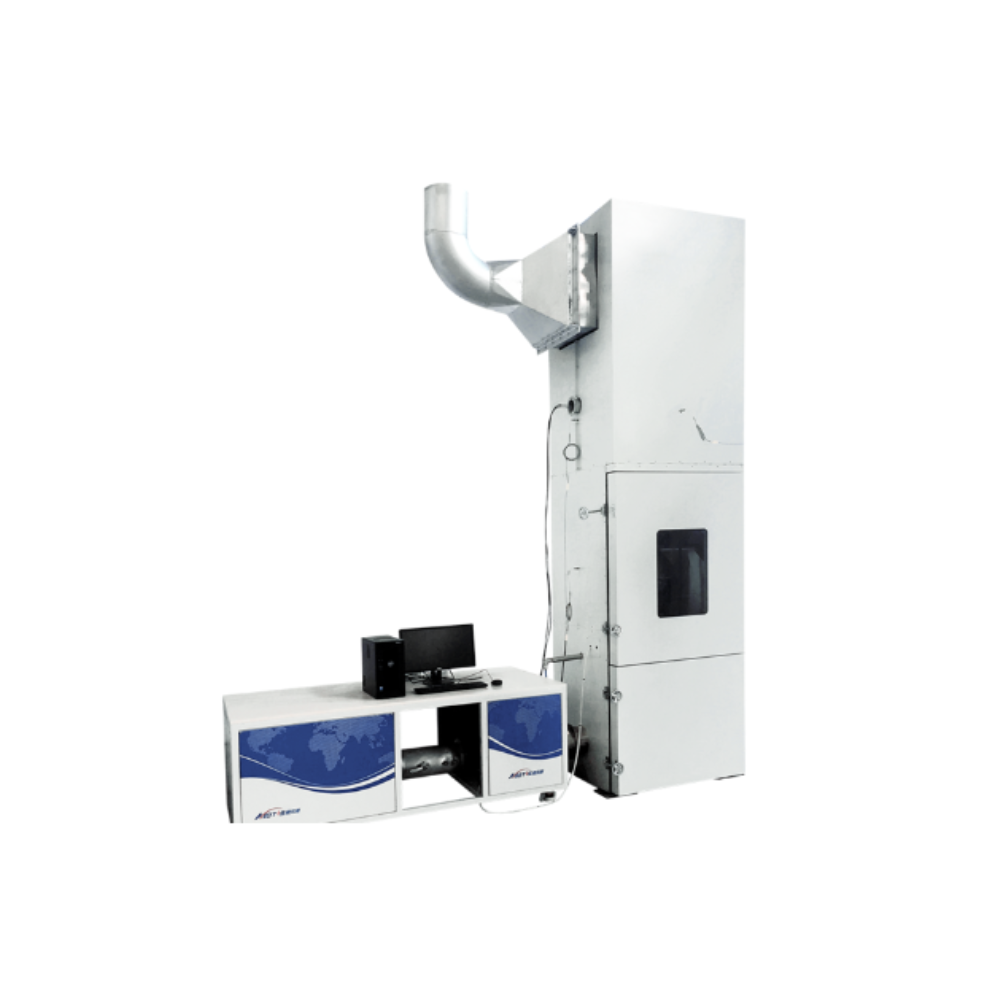

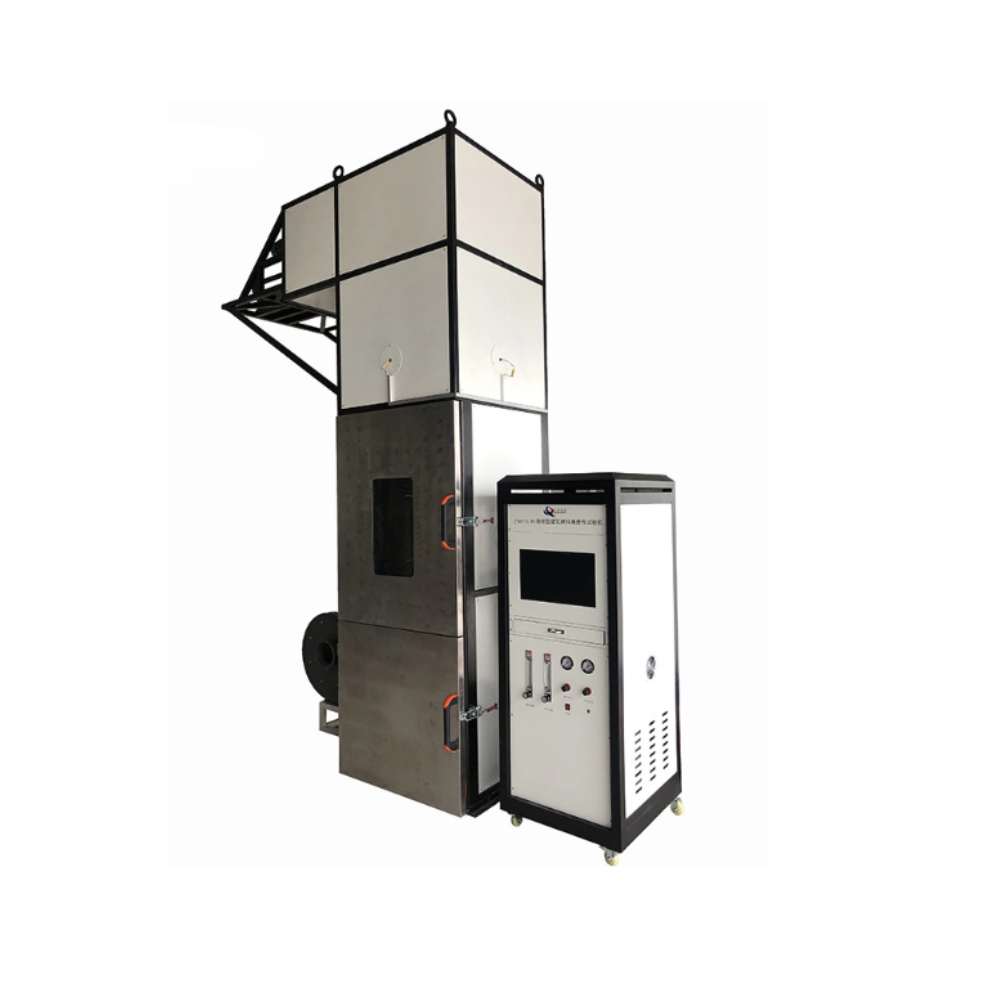

Thiết bị kiểm tra chống cháy vật liệu xây dựng, tiêu chuẩn DIN 4102

Thiết bị kiểm tra Brandschacht được sử dụng rộng rãi trong ngành xây dựng để:

• Đánh giá vật liệu xây dựng: Kiểm tra khả năng chống cháy của các loại vật liệu và cấu kiện, đảm bảo tuân thủ các tiêu chuẩn an toàn về cháy nổ.

• Phân loại vật liệu: Dựa trên kết quả thử nghiệm, vật liệu được phân loại theo các cấp độ cháy, hỗ trợ trong việc lựa chọn và sử dụng vật liệu phù hợp cho các công trình.

• Kết cấu buồng thử nghiệm : Buồng hình vuông với kích thước 800mm x 800mm x 2000mm, được cấu tạo từ nhiều lớp vật liệu chịu nhiệt, đảm bảo an toàn và chính xác trong quá trình thử nghiệm.
  Vách buồng là cấu trúc nhiều lớp, bao gồm (từ trong ra ngoài) tấm thép 2mm, nỉ gốm 6mm (mật độ không quá 600kg/m3), hai sợi cách nhiệt khoáng dày 40mm (mật độ danh nghĩa 100kg/m3) và tấm thép.

• Buồng từ dưới lên trên là buồng đầu vào, bộ điều chỉnh không khí, buồng đốt, phần đo và đầu ra.
• Buồng đầu vào được đưa vào luồng không khí có tốc độ và nhiệt độ không đổi qua ống dẫn φ200 ở bên phải.
• Hệ thống đầu vào nhiệt độ không đổi có khả năng cung cấp luồng không khí không đổi với tốc độ dòng chảy là 10±1m3/phút và nhiệt độ là 23±2°C.
• Buồng đầu vào được lắp cặp nhiệt điện cách điện loại K để đo nhiệt độ của luồng khí đầu vào với độ chính xác 0,1°C.
• Bộ ổn định không khí, đặt phía trên buồng đầu vào, bao gồm một tấm thép xốp và nhiều lớp nỉ sợi thủy tinh, để đồng nhất luồng khí đầu vào.
• Buồng đốt để chứa đầu đốt và giá thử nghiệm, là một khung hình chữ nhật cao 1000 mm với các vít ở cả bốn cạnh để điều chỉnh khoảng cách lắp mẫu vật

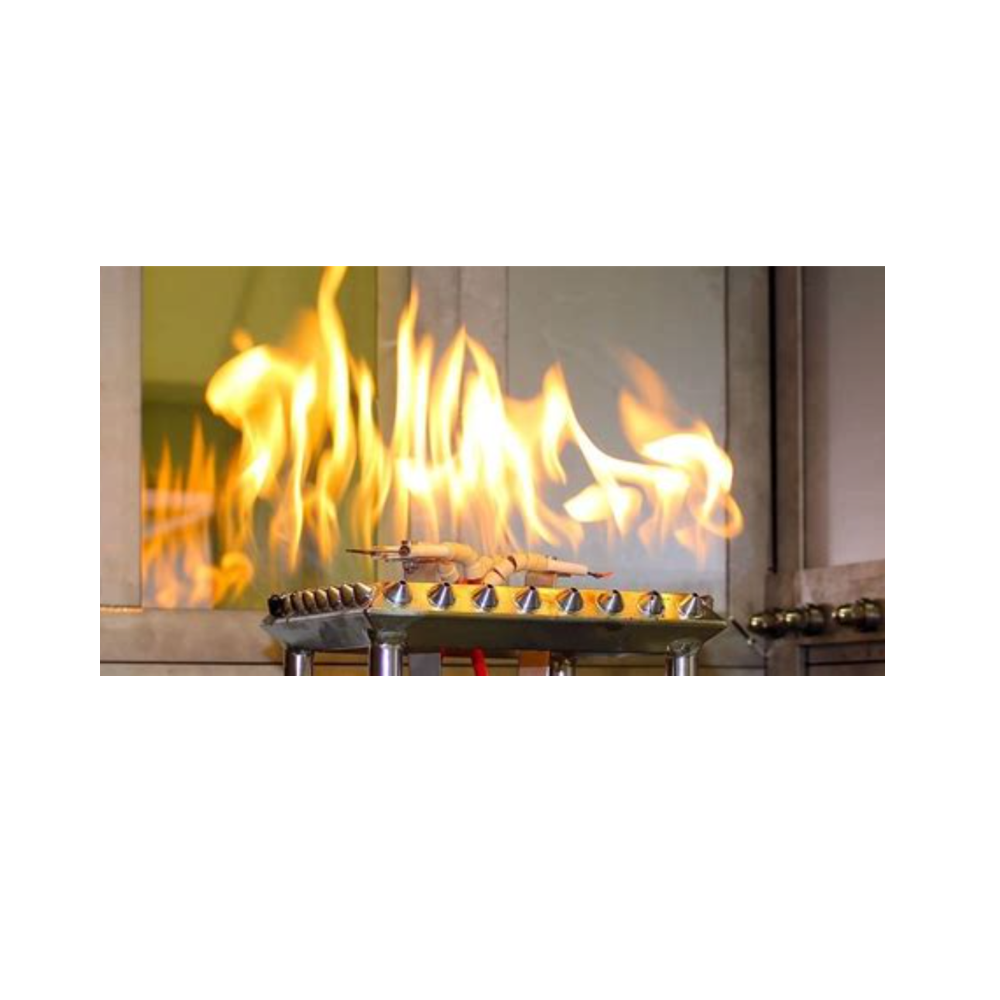

• Một đầu đốt hình vuông có kích thước 200mm x 200mm, với các vòi đốt phân bố đều ở cả bốn cạnh và các lỗ vòi có đường kính 3,5 mm, có khả năng cung cấp ngọn lửa phun đồng đều.
• Hệ thống kiểm soát khí, bao gồm van giảm áp, đồng hồ đo áp suất, van điện từ, lưu lượng kế khối lượng và bộ đánh lửa điện.
• Được trang bị lưu lượng kế khối lượng mêtan và lưu lượng kế khối lượng không khí để kiểm soát lưu lượng khí với độ chính xác 2%.
• Được trang bị bộ đánh lửa điện cao áp để đánh lửa từ xa nguồn lửa.
• Được trang bị một cửa dưới bên ngoài buồng đốt để bảo trì.
• Được trang bị một cửa trên bên ngoài buồng đốt để lắp đặt mẫu, kính cường lực trên cửa để quan sát.
• Phần đo được lắp ống đo áp suất T và cặp nhiệt điện.
• Ống đo áp suất loại T được kết nối với cảm biến áp suất vi sai, có phần mềm để đo áp suất thực tế trong buồng đốt theo thời gian thực.
• Cặp nhiệt điện cách điện bằng thép không gỉ Omega® loại K có độ phân giải 0,1 độ.
• Ống dẫn vuông, nằm ở phía trên buồng đốt, với phần dưới được kết nối với buồng đốt và phần trên được kết nối với hệ thống xả bên ngoài.
• Máy đo gió dây nóng, phạm vi đo 0-10m/giây, độ phân giải 0,1m/giây, để hiệu chuẩn luồng không khí.
• Hệ thống thu thập dữ liệu, ghi lại dữ liệu về nhiệt độ, luồng không khí và thời gian.
• Phần mềm vận hành tiêu chuẩn, có chức năng giám sát hệ thống, hiệu chuẩn hệ thống, kiểm soát khí, chương trình thử nghiệm tiêu chuẩn và quản lý dữ liệu thử nghiệm & báo cáo.

Lợi ích khi sử dụng thiết bị

• Độ chính xác cao: Thiết bị được thiết kế theo tiêu chuẩn quốc tế, đảm bảo kết quả thử nghiệm chính xác và đáng tin cậy.

• Dễ sử dụng: Giao diện điều khiển thân thiện, giúp người dùng thao tác và theo dõi quá trình thử nghiệm một cách dễ dàng.

• Tiết kiệm thời gian: Quá trình thử nghiệm diễn ra nhanh chóng, hiệu quả, giúp tiết kiệm thời gian và chi phí cho các đơn vị kiểm tra.

Đáp ứng tiêu chuẩn:

• DIN 4102 Part 15,
• DIN 4102 Part 1.
