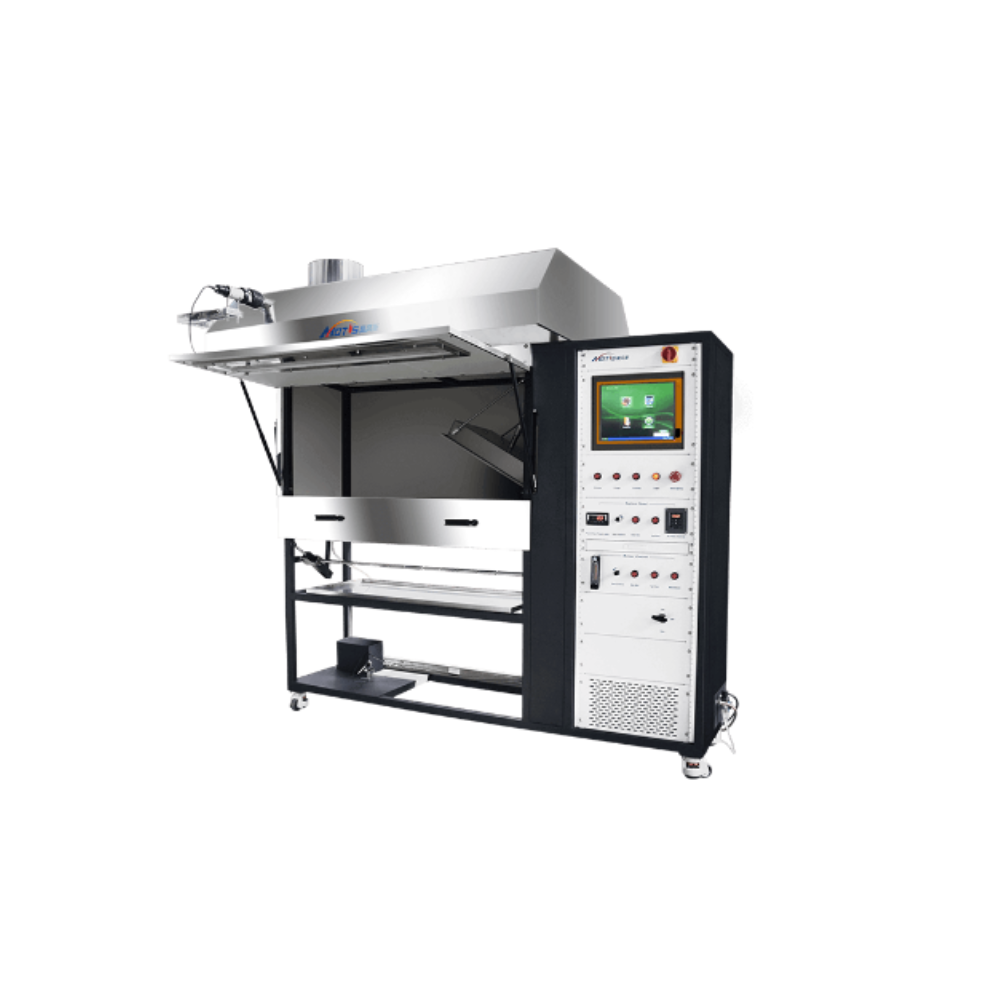

Thiết bị kiểm tra tấm bức xạ sàn

Lợi ích của việc sử dụng Flooring Radiant Panel

• Đánh giá chính xác: Cung cấp dữ liệu chính xác về độ cháy lan và phát triển khói của vật liệu sàn.

• Tuân thủ tiêu chuẩn quốc tế: Đảm bảo rằng vật liệu sàn đáp ứng các tiêu chuẩn an toàn cháy nổ quốc tế.

• Hỗ trợ nghiên cứu và phát triển: Giúp các nhà sản xuất cải tiến và phát triển các vật liệu sàn an toàn hơn.

• Buồng thử nghiệm bằng thép không gỉ có cửa mở phía trước để dễ dàng vệ sinh và thay thế mẫu. Buồng thử nghiệm bao gồm tấm silicat canxi dày 13mm và kính chống cháy có kích thước 110mm x 1100mm, được lắp ở phía trước buồng để có thể quan sát toàn bộ chiều dài của mẫu trong quá trình thử nghiệm.

• Bên ngoài buồng thử nghiệm được lắp một tấm thép không gỉ dày. Bên dưới cửa sổ quan sát, lắp một cửa đóng chặt, cho phép di chuyển bệ mẫu vào và ra. Từ mép trong của đồ gá thử nghiệm, nên lắp thước thép có khoảng chia 50mm và 10mm ở mỗi bên của mẫu thử.

• Bệ thử nghiệm bao gồm một bệ trượt, có thể trượt vào giữa buồng, với các thanh ray bằng sắt chịu nhiệt độ cao để đảm bảo tuổi thọ cao. Tổng diện tích lưu thông không khí giữa buồng thử nghiệm và giá đỡ mẫu phải là 0,23 m2, phân bổ đều ở cả hai bên của cạnh dài của mẫu.

• Giá đỡ mẫu phải được làm bằng thép không gỉ chịu nhiệt loại L dày 2,0mm, với mẫu vật đi qua một lỗ mở có kích thước 200mm x 1015mm và giá đỡ mẫu được cố định vào bệ thép trượt bằng hai bu lông ở mỗi đầu.

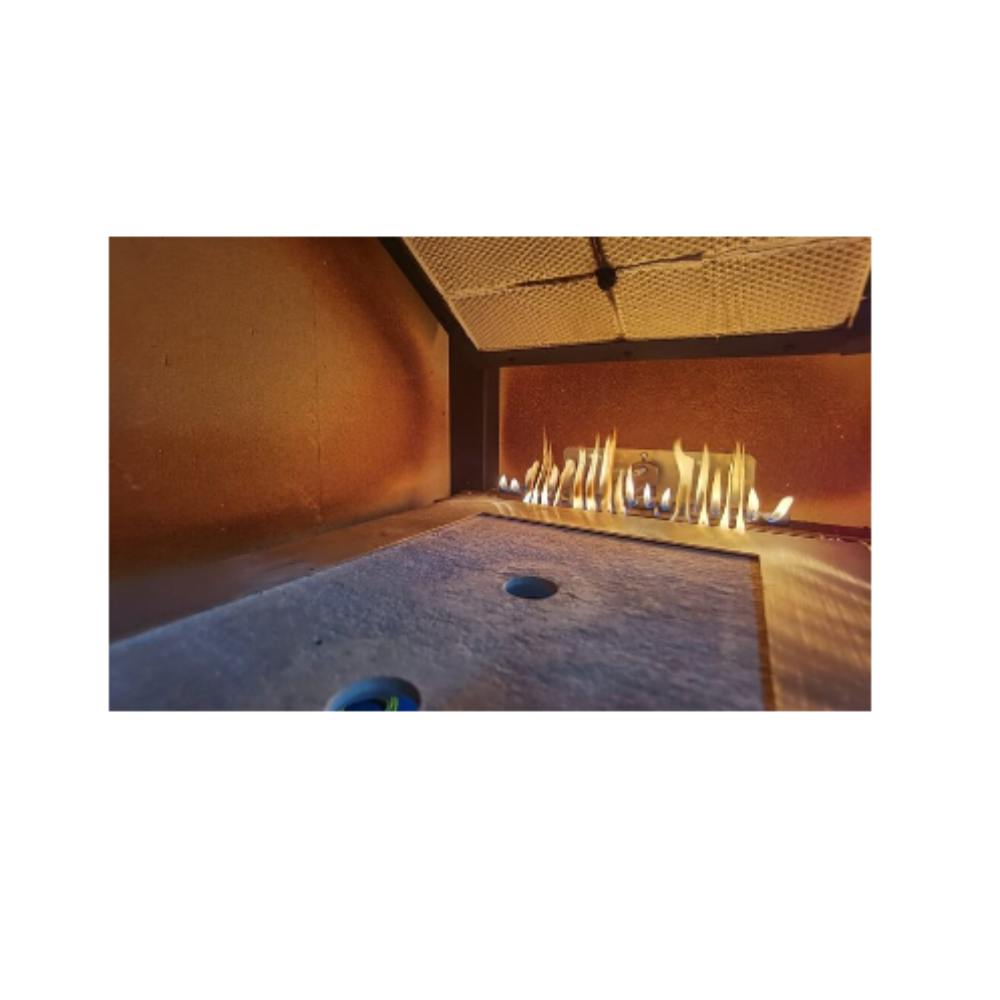

• Nguồn nhiệt bức xạ phải là tấm chịu nhiệt bằng gốm xốp được gắn trong khung kim loại có bề mặt bức xạ là 300mm x 450mm. Tấm nhiệt bức xạ được đặt trên giá đỡ mẫu với cạnh dài ở (30±1)° so với phương ngang. Tấm này phải có khả năng chịu được nhiệt độ trên 900°C. Bề mặt của nguồn bức xạ có thể tạo thành nguồn bức xạ ổn định, không có ngọn lửa.

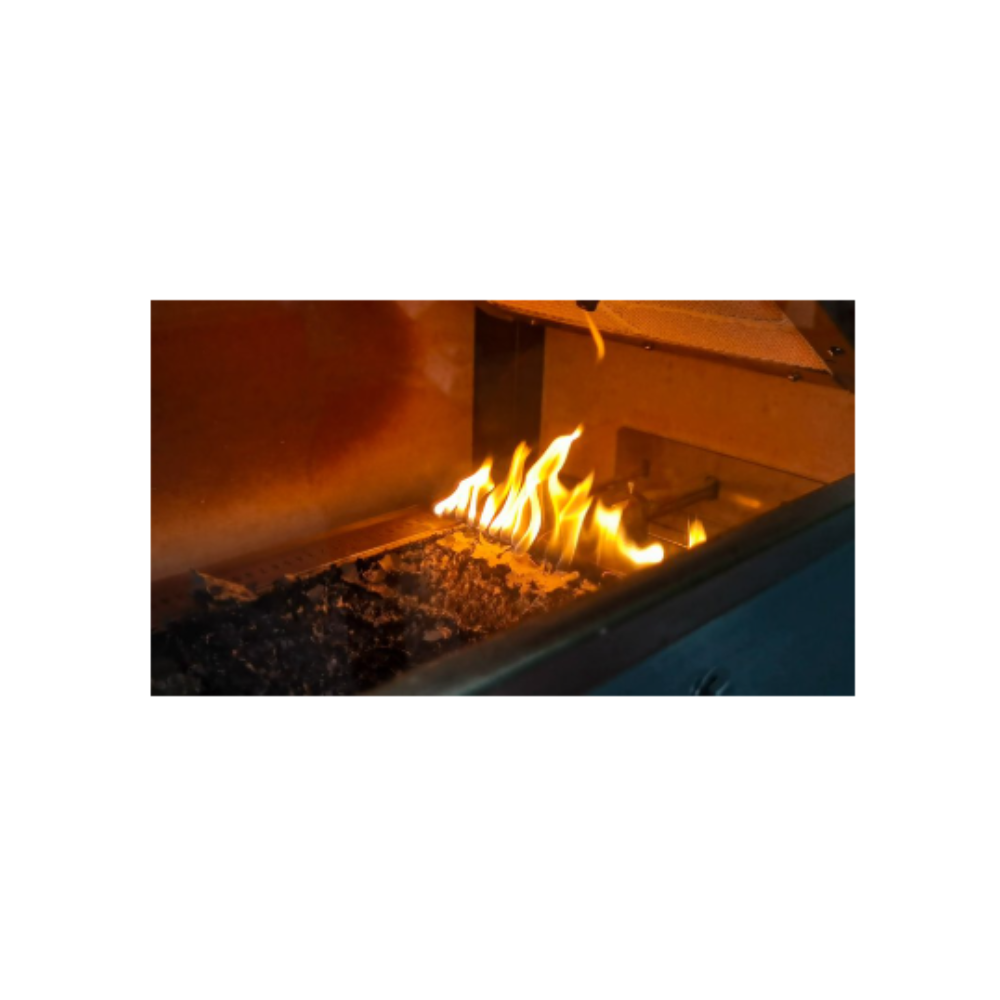

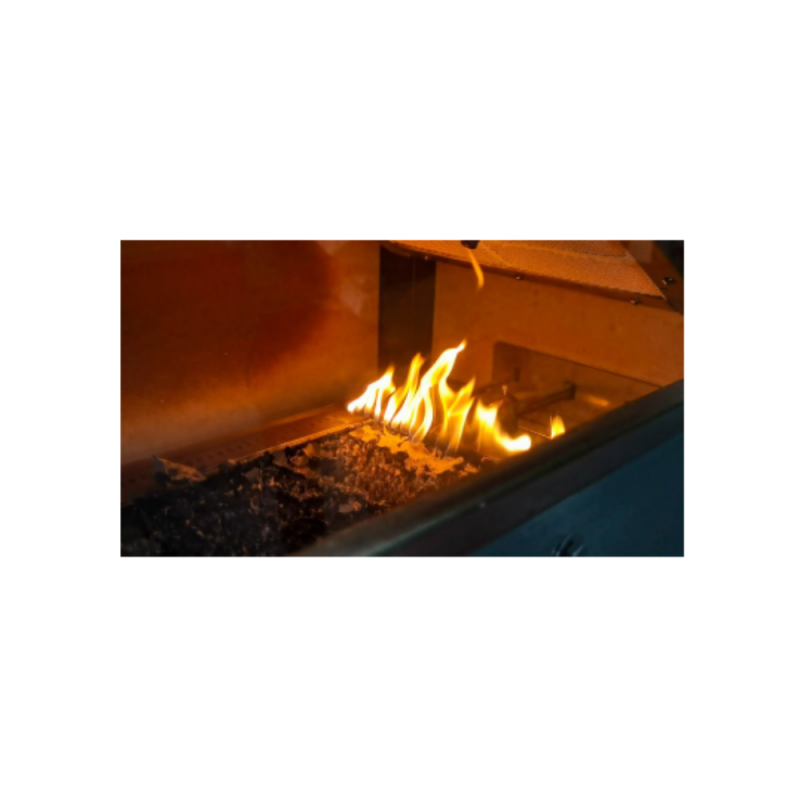

• Đầu đốt xốp bằng thép không gỉ hình chữ T có đường kính trong là 6mm và đường kính ngoài là 10mm, có 19 lỗ có đường kính 0,7mm phân bố đều trên đường tâm và 16 lỗ có đường kính 0,7mm phân bố 60° bên dưới đường tâm. Chế độ đẩy xi lanh, tự động áp dụng ngọn lửa vào mẫu vật tại thời điểm đã lập trình.

• Máy đo gió có phạm vi đo từ 0-10m/giây và độ chính xác ±0,1m/giây để đo vận tốc của không khí trong ống khói thải. Được lắp đặt trong ống khói thải, điểm đo của máy trùng với đường tâm của ống khói thải (cao hơn ống khói thải 250±10)mm.

• Điều chỉnh lưu lượng bằng bộ điều khiển lưu lượng khối nhập khẩu, màn hình hiển thị kỹ thuật số.

• Bộ biến tần để điều chỉnh thể tích không khí của quạt gió, được trang bị van điều chỉnh để đảm bảo thử nghiệm không cần điều chỉnh, với quạt gió riêng để cung cấp nguồn khí, trộn khí thử nghiệm qua hỗn hợp venturi.

• Nhiệt kế (máy đo bức xạ hồng ngoại) có phạm vi đo từ 0-800°C (nhiệt độ vật đen), được lắp cách tấm bức xạ khoảng 1,4 m để đo diện tích hình tròn có đường kính 250 mm ở tâm tấm bức xạ. Nhiệt kế được lắp trên bệ phổ thông để dễ dàng điều chỉnh theo góc thích hợp.

• Lưu lượng kế nhiệt làm mát bằng nước nhập khẩu có phạm vi đo từ 0-20 kW/m2, được trang bị bộ phận làm mát bằng nước, không cần nước bên ngoài và không cần bảo trì.

• Được trang bị tấm hiệu chuẩn nhiều lỗ tiêu chuẩn, rộng 250mm và dài 1050mm, với các lỗ có đường kính 26mm tập trung trên đường tâm và tại các vị trí 110mm, 210mm đến 910mm dọc theo đường tâm.

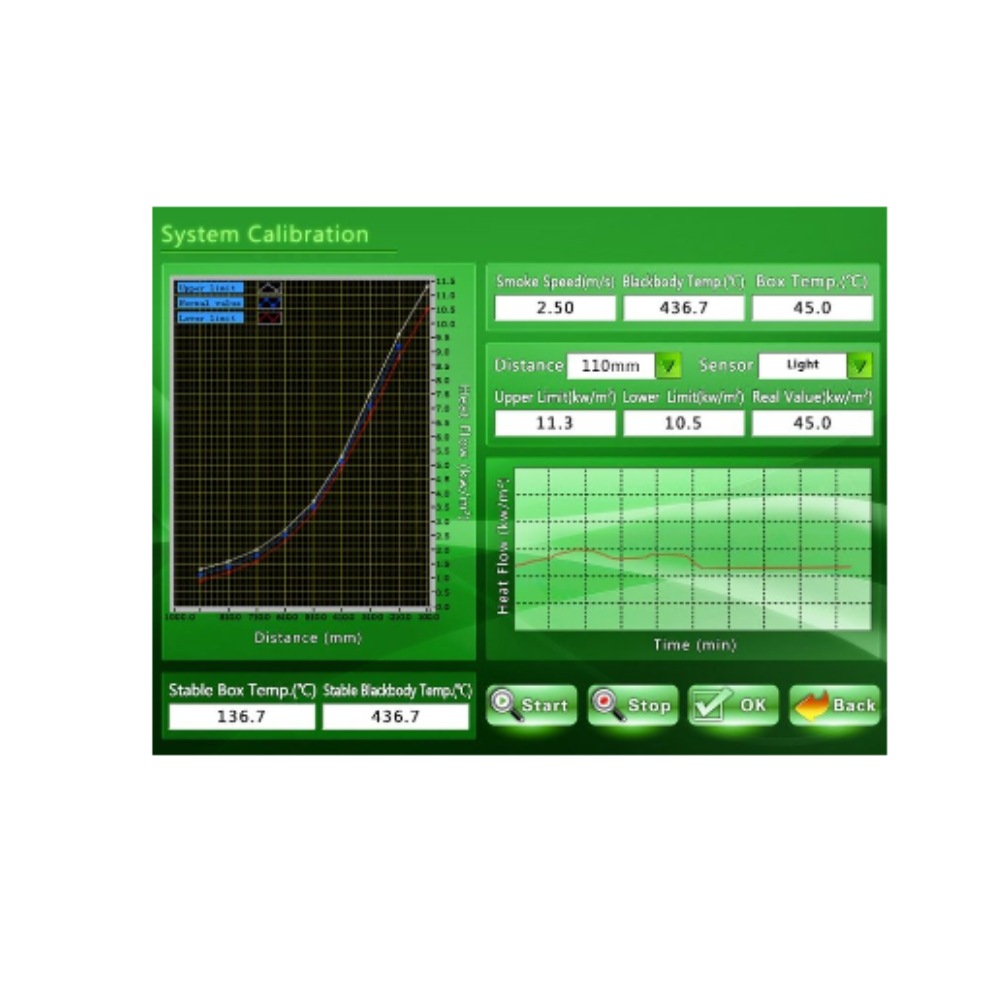

• Hiệu chuẩn lưu lượng kế nhiệt ở chế độ nâng di động, cho phép người dùng di chuyển đồng hồ và hiệu chuẩn lưu lượng nhiệt của tấm bức xạ một cách thuận tiện, trong khi phần mềm kiểm tra vẽ đường cong lưu lượng nhiệt tiêu chuẩn.

• Thiết bị tính giờ tự động, chính xác đến từng giây, với sai số dưới 1 giây trong 1 giờ.

• Bộ lọc trung tính để hiệu chuẩn hệ thống mật độ khói với phạm vi mật độ quang từ 0,05 đến 2,0 (truyền ánh sáng từ 89% đến 1%)

• Một cặp nhiệt điện cách điện loại K được lắp trong cặp nhiệt điện và hộp ống khói, với phạm vi từ 0-1000°C; phần mềm máy tính để hiển thị nhiệt độ thời gian thực

• Được trang bị chụp thu bằng thép không gỉ ở phía trên buồng thử nghiệm đốt cháy.

• Một hệ thống đèn chứa nguồn sáng là đèn sợi đốt nhiệt độ màu 2900±100K và một điốt quang silicon làm bộ thu nguồn sáng.

• Một màn trập cho hệ thống quang học, được đặt ở phía trước của điốt quang silicon, có thể được mở và đóng tự động bằng phần mềm kiểm tra máy tính để hiệu chuẩn 0% và 100%.

• Phần mềm Hệ thống thu thập dữ liệu, hiển thị giá trị thông lượng bức xạ nhiệt, đường cong mật độ khói, đường cong truyền, tốc độ gió và các thông tin liên quan đến thử nghiệm khác.

• Được trang bị công tắc chân cho phép người dùng có được thời gian lan truyền ngọn lửa đến khoảng cách thử nghiệm theo khoảng cách lan truyền ngọn lửa, trong khi máy tính tự ghi lại.

• Được trang bị máy tính màn hình cảm ứng công nghiệp 15", người dùng có thể theo dõi toàn bộ quá trình thử nghiệm quá trình đốt cháy thông qua phần mềm thử nghiệm.

• ISO 9239-1,
• ASTM E648,
• NFPA 253
