Sợi: là thuật ngữ chung chỉ sợi và chỉ, nó là một dải dài, mảnh, mềm và liên tục, có độ bền nhất định, nó được làm từ các loại sợi dệt, bao gồm cả sợi đơn và sợi nhiều lớp.
Sau khi xoắn, hướng xoắn của sợi từ góc dưới bên phải lên góc trên bên trái và hướng nghiêng cùng hướng với phần giữa của chữ “S”, được gọi là xoắn chữ S. Khi hướng xoắn của sợi từ góc dưới bên trái sang góc trên bên phải, với hướng nghiêng trùng với hướng ở giữa chữ “Z”, được gọi là xoắn chữ Z. Nói chung, sợi đơn thường được xoắn với độ xoắn Z và sợi nhiều sợi thường được xoắn với độ xoắn S.
Sợi đơn: Một loại sợi được làm từ xơ staple đã được kéo thành sợi sao cho các xơ hoặc filament được sắp xếp theo hướng dọc trục và xoắn lại. Sợi xe: được làm từ hai hoặc nhiều sợi đơn bằng cách kết hợp và xoắn lại, bền hơn và chống mài mòn tốt hơn so với sợi đơn, đồng thời sợi xe cũng có thể được kết hợp và xoắn theo một cách nhất định để thu được sợi xe xoắn đôi . ★Độ săn là gì Nếu một đầu của sợi xơ được giữ và đầu kia được quay lại để tạo thành sợi, quá trình này được gọi là xoắn. Đối với xơ staple, việc xoắn là cần thiết để biến xơ thành sợi. Trước khi xoắn, các sợi lỏng lẻo thường kết hợp với nhau thành một dải sợi và sau khi xoắn, các sợi bên ngoài được ép về phía các lớp bên trong để tạo ra áp suất hướng tâm, làm cho sợi thu được ma sát dọc theo hướng kéo dài của sợi.

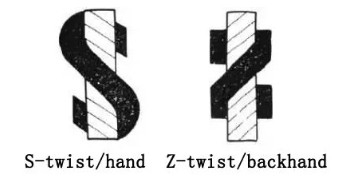

Hướng xoắn của sợi 1
Đối với sợi filament và sợi xe, việc xoắn tạo ra một cấu trúc nhỏ gọn không dễ bị hư hại bởi ngoại lực bên ngoài, đồng thời việc xoắn cũng tạo ra các sợi filament và chỉ lạ mắt bị biến dạng. Số lượng và hướng xoắn không chỉ ảnh hưởng đến cảm giác và hình thức của vải mà còn cả chất lượng bên trong của nó.
Sau khi xoắn, các sợi bên ngoài được xoắn lại theo hình xoắn ốc nghiêng, các sợi bị xoắn và biến dạng và các sợi được giữ lại với nhau, làm thay đổi dạng cấu trúc tập thể và các tính chất cơ lý của sợi, như thể hiện trong sơ đồ bên dưới. Khi có một góc quấn trên dải sợi, các xơ sẽ tác dụng lực hướng tâm lên dải sợi, góc quấn càng lớn thì lực hướng tâm càng lớn. Góc bao quanh càng lớn thì áp suất hướng tâm càng lớn. Áp suất hướng tâm ép các xơ bên ngoài về phía lớp trong làm tăng độ chặt của dải sợi và ma sát giữa các xơ, do đó làm thay đổi dạng cấu trúc, tính chất cơ lý của dải sợi, đó là bản chất của quá trình xoắn sợi. . ★ Đánh giá độ săn của sợi: hướng xoắn, độ săn, hệ số xoắn, tốc độ co xoắn Hướng xoắn: chỉ hướng xoắn. Hướng xoắn là hướng nghiêng của các xơ trong sợi đơn hoặc của sợi đơn trong sợi nhiều lớp. Nó được chia thành hai loại: Z-twist và S-twist.
Sau khi xoắn, hướng xoắn của sợi từ góc dưới bên phải lên góc trên bên trái và hướng nghiêng cùng hướng với phần giữa của chữ “S”, được gọi là xoắn chữ S. Khi hướng xoắn của sợi từ góc dưới bên trái sang góc trên bên phải, với hướng nghiêng trùng với hướng ở giữa chữ “Z”, được gọi là xoắn chữ Z. Nói chung, sợi đơn thường được xoắn với độ xoắn Z và sợi nhiều sợi thường được xoắn với độ xoắn S.
Hướng xoắn của sợi xe được thể hiện theo thứ tự các vòng xoắn liên tiếp. Ví dụ, trong sợi xe, sợi đơn có đường xoắn Z, đường xoắn đầu tiên có đường xoắn chữ S và đường xoắn lại có đường xoắn Z, hướng xoắn này được biểu thị bằng ZSZ. Hướng xoắn của sợi có ảnh hưởng lớn đến bề ngoài và cảm giác của vải. Bằng cách sử dụng hướng xoắn của sợi dọc và sợi ngang kết hợp với tổ chức vải, có thể dệt các kiểu vải khác nhau. Twist: Số vòng xoắn trên một đơn vị chiều dài của sợi. Hai phần của sợi tạo ra sự dịch chuyển góc 360°, trở thành một vòng xoắn, thường được gọi là một lượt
Sợi cotton thường được xoắn theo hệ Tex, được biểu thị bằng số vòng xoắn trên 10cm chiều dài sợi. Đối với sợi len chải kỹ và sợi filament hóa học, hãy sử dụng hệ thống đếm theo hệ mét, được biểu thị bằng số vòng xoắn trên một mét. Ngoài ra, còn có hệ thống đếm tiếng Anh, được biểu thị bằng số vòng xoắn trên mỗi inch.
Xoắn ảnh hưởng đến độ bền, độ dẻo, độ đàn hồi và độ co của sợi. Khi độ săn tăng lên, độ bền của sợi tăng lên, nhưng độ săn không được vượt quá một giá trị nhất định, nếu không thì độ bền giảm xuống, được gọi là độ săn tới hạn của sợi. Độ săn tới hạn là khác nhau đối với các loại sợi được làm từ các nguyên liệu thô khác nhau. Nói chung, miễn là đáp ứng các yêu cầu về độ bền, thì sợi càng ít xoắn càng tốt, bởi vì độ săn tăng lên làm cho sợi cứng hơn khi chạm vào, ít đàn hồi hơn và co lại nhiều hơn, đây là lý do tại sao sợi filament bị xoắn càng ít càng tốt.
Phương pháp thử độ săn của sợi Hai phương pháp kiểm tra độ xoắn thường được sử dụng là phương pháp đếm trực tiếp và phương pháp xoắn lại không xoắn. Xơ ghim và sợi xe thường được kiểm tra bằng phương pháp đếm trực tiếp, trong khi sợi kéo thành sợi được kiểm tra bằng phương pháp xoắn lại không xoắn. Ngoài ra, còn có phương pháp xoắn lại hai lần và ba lần, phương pháp trượt, v.v. Phương pháp đếm trực tiếp Dưới một lực căng nhất định, kẹp các đầu của một đoạn sợi, một đầu được cố định và đầu kia được xoay quanh trục theo hướng xoắn lại cho đến khi sợi đơn trong sợi xếp hoàn toàn song song hoặc các sợi đơn trong sợi đơn hoặc sợi phức hợp hoàn toàn song song, thì số vòng xoắn giảm đi chính là độ săn của mẫu thử sợi ở độ dài đó. Untwist phương pháp xoắn lại Dưới một lực căng nhất định, kẹp sợi ở cả hai đầu có độ dài đã biết. Một đầu được giữ cố định và đầu kia được quay ngược lại theo hướng xoắn lại. Khi sợi trở lại chiều dài ban đầu sau khi xoắn lại và xoắn ngược lại, hãy kiểm tra số vòng xoắn, gấp đôi số vòng xoắn trong chiều dài của mẫu thử.
Vui lòng liên hệ với chúng tôi để được tư vấn và hỗ trợ
⇒ Mr. Ba: 0948.27.99.88
⇒ Hoặc để lại lời nhắn chúng tôi sẽ gọi điện trực tiếp cho bạn. Xin trân trọng cảm ơn!
