Phương pháp kiểm tra độ thoáng khí của vải
14:00 | 21/06/2023
- Độ thoáng khí là gì? Độ thoáng khí là thể tích không khí đi qua vải dưới áp suất. Có hai loại máy kiểm tra độ thoáng khí cho hàng dệt, máy kiểm tra độ thoáng khí Frazier và máy kiểm tra độ thoáng khí Shirley. Trong phương pháp thử nghiệm theo tiêu chuẩn ASTM D737, chúng tôi lấy máy thử độ thoáng khí chênh lệch áp suất Frazier làm ví dụ.
1.Định nghĩa về độ thoáng khí
Độ thoáng khí là gì? Độ thoáng khí là thể tích không khí đi qua vải dưới áp suất. Có hai loại máy kiểm tra độ thoáng khí cho hàng dệt, máy kiểm tra độ thoáng khí Frazier và máy kiểm tra độ thoáng khí Shirley. Trong phương pháp thử nghiệm theo tiêu chuẩn ASTM D737, chúng tôi lấy máy thử độ thoáng khí chênh lệch áp suất Frazier làm ví dụ.
2. Mục tiêu kiểm tra:
Xác định độ thoáng khí của vải dệt bằng cách tính giá trị độ thoáng khí.
3. Vật liệu thử nghiệm:
Vật liệu dệt thoi, dệt kim và không dệt. ví dụ. bông.
4. Quy trình kiểm tra độ thấm của không khí :
4.1 Các mẫu thử phải được điều chỉnh theo môi trường tiêu chuẩn với 21 +/- 1°C (70 +/- 2°F) và độ ẩm tương đối 65 +/- 2 % trừ khi có thông số kỹ thuật khác trong đơn đặt hàng hợp đồng.
4.2 Xử lý mẫu cẩn thận và tránh để mẫu thay đổi trạng thái tự nhiên.

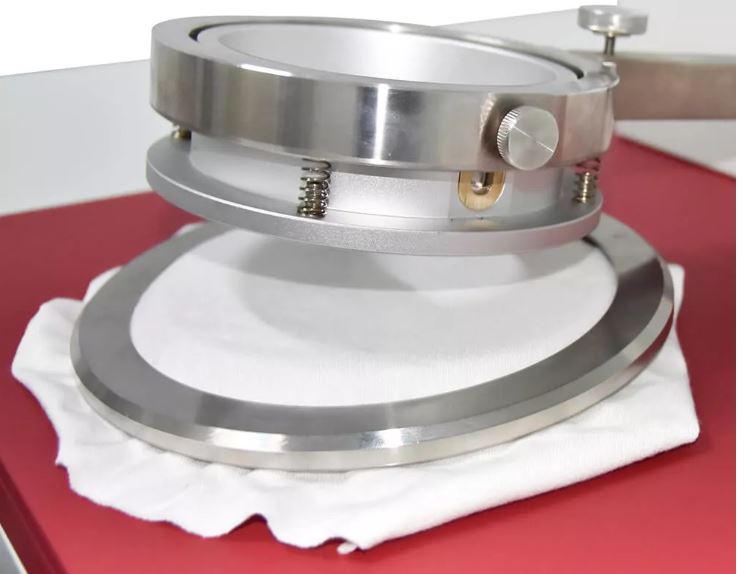

4.3 Đặt từng mẫu thử lên đầu thử của máy thử độ thoáng khí và kiểm soát thử nghiệm như hướng dẫn vận hành.
4.4 Ở áp suất nước điều hòa, tiến hành kiểm tra theo hướng dẫn vận hành. Trong trường hợp không có hướng dẫn vận hành, hãy sử dụng áp suất nước 125 Pa (12,7mm hoặc 0,5 inch nước).
4.5 Đọc và ghi kết quả kiểm tra. Các đơn vị thấm khí cần được lưu ý. Ghi lại các kết quả thử tương ứng theo đơn vị SI là cm^3/s/cm^2 và theo đơn vị inch-pound là ft^3/min/ft^2 được làm tròn thành ba chữ số có nghĩa.
4.6 Lấy mẫu đã thử ra và tiếp tục thử mẫu tiếp theo cho đến khi mười mẫu đã được thử theo quy trình của 4.3-4.5.
4.7 Để đảm bảo độ chính xác cao, số lượng phép thử ít nhất là bốn.
5. Tính toán độ thấm khí Tính
toán độ thấm khí của mọi mẫu vật bằng cách đọc trực tiếp từ máy thử theo đơn vị SI là cm^3/s/cm^2 và theo đơn vị inch-pound là ft^3/min/ft^2, làm tròn thành ba chữ số có nghĩa. Vui lòng làm theo hướng dẫn mà nhà sản xuất cung cấp khi tính toán độ thoáng khí.
Lưu ý-Nếu kết quả kiểm tra độ thoáng khí ở độ cao 600m (2000 ft) so với mực nước biển thì cần hiệu chỉnh các hệ số.
6. Báo cáo
Dữ liệu cần báo cáo như sau.
6.1 Báo cáo xem độ thoáng khí có phù hợp với Phương pháp thử D737 hay không.
6.2 Báo cáo độ lệch chuẩn và hệ số biến thiên khi tính toán.
6.3 Sự chênh lệch áp suất của các mặt vải.
6.4 Báo cáo kiểu và nhà sản xuất thiết bị kiểm tra độ thoáng khí.
1 Bảng hiệu chuẩn phải được sử dụng trước mỗi lần kiểm tra (tất cả các bảng phải được kiểm tra). Chủ yếu là mạch không khí, mạch chất lỏng, rò rỉ không khí, rò rỉ chất lỏng, di chuyển vị trí sẽ gây ra lỗi cho máy kiểm tra độ thoáng khí.
2 Mẫu phải được cố định ở lỗ nạp một cách tự nhiên và trơn tru. Thông thường, không cần phân biệt giữa tích cực và tiêu cực, nhưng nếu sự khác biệt tích cực và tiêu cực của các cấu trúc (chẳng hạn như vải dù, vải lọc, vải cọc ) là lớn, hướng luồng không khí nên được quyết định theo mục đích sử dụng thực tế.
3 Calibre được chọn theo thứ tự từ lớn đến nhỏ để tránh dư thừa chất lỏng trong đồng hồ đo áp suất. Calibre được chọn cuối cùng phải nằm trong phạm vi chỉ thị từ 15% ~ 85%.
4 Điều chỉnh áp suất vừa phải làm cho đồng hồ đo áp suất thay đổi từ từ giá trị thấp sang giá trị áp suất không đổi. Nếu mức chất lỏng vượt quá giá trị áp suất không đổi, nó phải được điều chỉnh trở lại mức áp suất thấp hơn và điều chỉnh lại. Áp suất phải ổn định trong một khoảng thời gian và sau đó có thể được đọc.
5 Đảm bảo rằng phần cuối của đồng hồ đo áp suất đi qua khí quyển mà không bị tắc. Một số dụng cụ có nắp đậy và nên được tháo ra khi đo.
6 Có một mối quan hệ phi tuyến tính giữa độ thoáng khí và chênh lệch áp suất của hai mặt vải (giá trị áp suất không đổi). Độ thoáng khí dưới áp suất chênh lệch có thể được so sánh theo công thức sau:
Q_M=Q_N（∆P_M/∆P_N）^b
Độ thoáng khí dưới cùng áp suất chênh lệch được chuyển đổi, Q_M và Q_N trong đó là độ thoáng khí dưới giá trị áp suất không đổi của ∆P_M và ∆P_N, và B được xác định bởi loại vải và ∆P_N.
7 Các quốc gia khác nhau có đơn vị đo độ thoáng khí khác nhau. Do đó, hãy chú ý hơn đến việc chuyển đổi đơn vị độ thoáng khí. Nếu bạn cần quy đổi 1/ dm^2/phút thành m^3/ m^2/ quy đổi nhỏ l/ dm^2/ phút thành l/ m^2/ s, thì đây là biểu đồ chuyển đổi độ thoáng khí như sau cho bạn thẩm quyền giải quyết.
